Tecnologia di connessione - Distributore

VK001016

VK001016
Prezzo di listino
121,30 €
In magazzino
Distributore, 30x152x60mm, 10-30V DC, 8x M12 5-pin, distributore a cavo fisso / cavo dorsale collegato, IP67, TPU, LED, slot per sensore/attuatore con conduttore di terra di protezione, 12A
Incluso 10x Piastra di etichettatura, 2x Tappo a vite

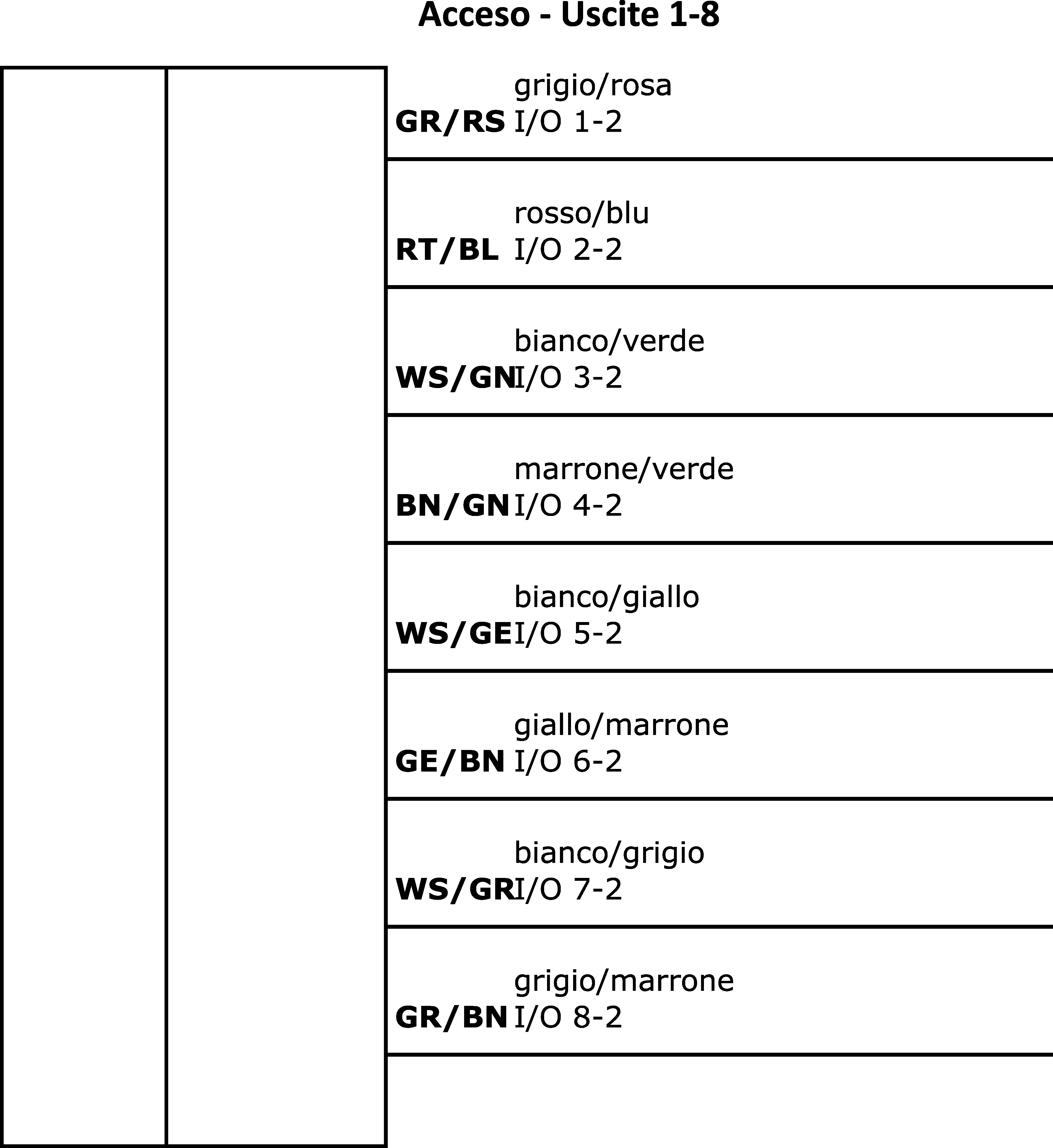

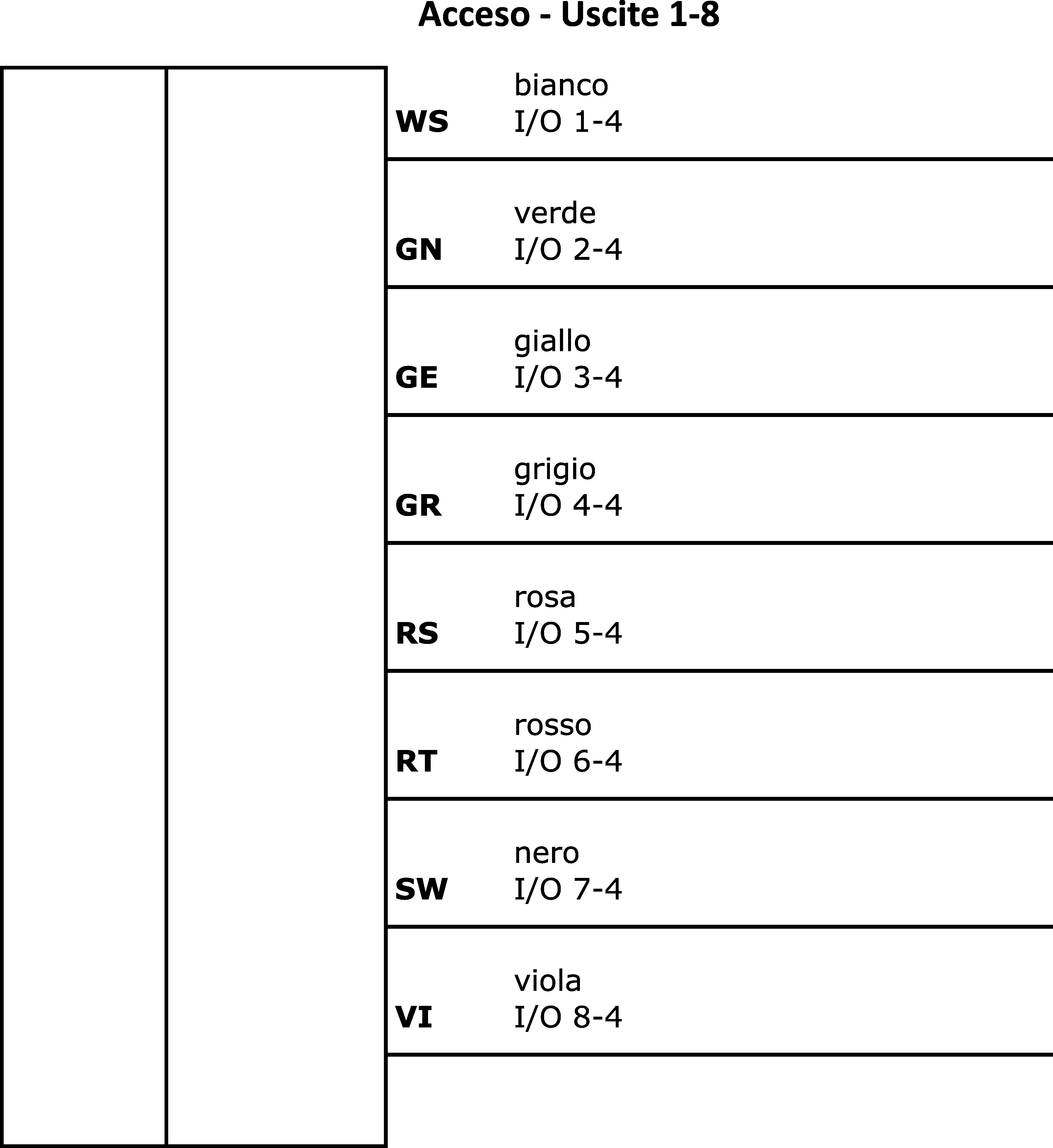

Schema di collegamento
Modello 3D
Confronto

Tecnologia di connessione - Distributore

Il cablaggio di sensori e attuatori è molto più semplice con le nostre isole di distribuzione. I singoli dispositivi sono collegati al distributore tramite un cavo di collegamento preassemblato in M8 o M12 ad entrambe le estremità. Il cavo master collettivo riduce notevolmente la quantità di posa e di cablaggio necessari. Il display di stato operativo fornisce informazioni sul funzionamento dei sensori (tensione di esercizio, stato di commutazione). In questo modo, la risoluzione dei problemi è molto più semplice, in quanto è possibile avere una visione diretta del funzionamento delle periferiche collegate.

Altre proprietà

Temperatura ambiente
-15 - 80°C

Proprietà elettriche

Versione di collegamento elettrico A
M12
Collegamento elettrico versione B
Estremità libera del cavo
Diametro del cavo
8mm
Max. Capacità di trasporto di corrente per presa di collegamento
4A
Max. Corrente totale
12A
Numero di poli di collegamento A
5
Numero di slot
8
Tensione di esercizio (CC)
10 - 30V
Display
Display a LED
Slot per sensore/attuatore con conduttore di terra di protezione
Sì

Proprietà meccaniche

Progettazione del pressacavo
senza
Larghezza
60mm
Altezza
30,3mm
Lunghezza del cavo
5m
Lunghezza
152mm
Classe di protezione (IP)
IP67
Materiale dell'alloggiamento
TPU
Struttura della linea principale
16 x 0,5 mm² + 3x 1 mm²
Dati di stampa
