VL31010A
Quantità | Prezzo | Risparmio |
---|---|---|
1 | 168,00 € | – |
5 | 162,96 € | 3% / 5,04 € |
10 | 159,60 € | 5% / 8,40 € |
20 | 154,56 € | 8% / 13,44 € |
50 | 147,84 € | 12% / 20,16 € |
Moduli logici - Distributore di campo
Il collegamento dei segnali digitali direttamente sulla macchina può contribuire a ridurre notevolmente i costi e gli sforzi. Un'applicazione classica è il collegamento di diversi segnali direttamente sul campo. In questo modo si evitano lunghe tratte di cavi tra molti singoli dispositivi, si riduce notevolmente il lavoro di cablaggio e si riduce la necessità di ingressi di controllo. Tutti i segnali di ingresso dei moduli logici sono visualizzati da LED integrati e sono disaccoppiati elettricamente l'uno dall'altro. In questo modo si evitano in modo affidabile le influenze da un dispositivo all'altro. Le uscite dei moduli sono a prova di sovraccarico e anche il segnale in attesa è indicato da un LED. Oltre ai collegamenti logici dei segnali di ingresso, come AND o OR, sono disponibili anche versioni con controllo della variazione del segnale. I moduli logici ipf sono disponibili per il montaggio su guida top-hat o come moduli da campo. Grazie a questo e alla robusta custodia, caratterizzata da un elevato grado di protezione contro l'ingresso di polvere e acqua, i nostri dispositivi possono essere utilizzati in tutti i settori di macchine, impianti e utensili.
Altre proprietà
- Temperatura ambiente
- -30 - 85°C
Proprietà elettriche
- Numero di ingressi per unità logica
- 10
- Numero di connessioni elettriche Connessione A
- 10
- Numero di connessioni elettriche Connessione B
- 1
- Numero di unità logiche
- 2
- Versione di collegamento elettrico A
- Connettore a spina M8
- Collegamento elettrico versione B
- Connettore a spina M12
- Corrente di commutazione nominale
- 200mA
- Logica
- E/O
- Numero di poli di collegamento A
- 3
- Numero di poli di collegamento B
- 4
- Tensione di esercizio (CC)
- 10 - 30V
- Logica di uscita
- A1 = E1 ∧ E2 ∧ E3 ∧ E4 ∧ E5 ∧ E6 ∧ E7 ∧ E8 ∧ E9 ∧ E10, A2 = E1 ∨ E2 ∨ E3 ∨ E4 ∨ E5 ∨ E6 ∨ E7 ∨ E8 ∨ E9 ∨ E10
- Display
- Display a LED
Proprietà meccaniche
- Larghezza
- 30,6mm
- Altezza
- 27,3mm
- Lunghezza
- 149,7mm
- Tipo di montaggio
- Fissaggio a vite
- Classe di protezione (IP)
- IP67
- Materiale dell'alloggiamento
- Plastica
Prese per cavo M12 a 4 fili
Spina di simulazione M8
Accessori per distributori M8
Prese per cavi M12 a 5 fili con LED
Prese per cavo M12 a 5 pin, assemblabili
Prese per cavo M12 a 4 pin, assemblabili
Prese per cavo M12 a 5 fili con schermatura
Prese per cavo M12 a 5 fili
Tappo a vite M8
Connettore per cavo M8 a 3 pin, assemblabile
Adattatore VK03E210
Adattatore VK03E211
Schede tecniche
Disegni
-
jpgDisegno tecnicoJPG-File, 217 KB
-
dwg2DDWG-File, 322 KB
-
stp3DSTP-File, 1.3 MB
-

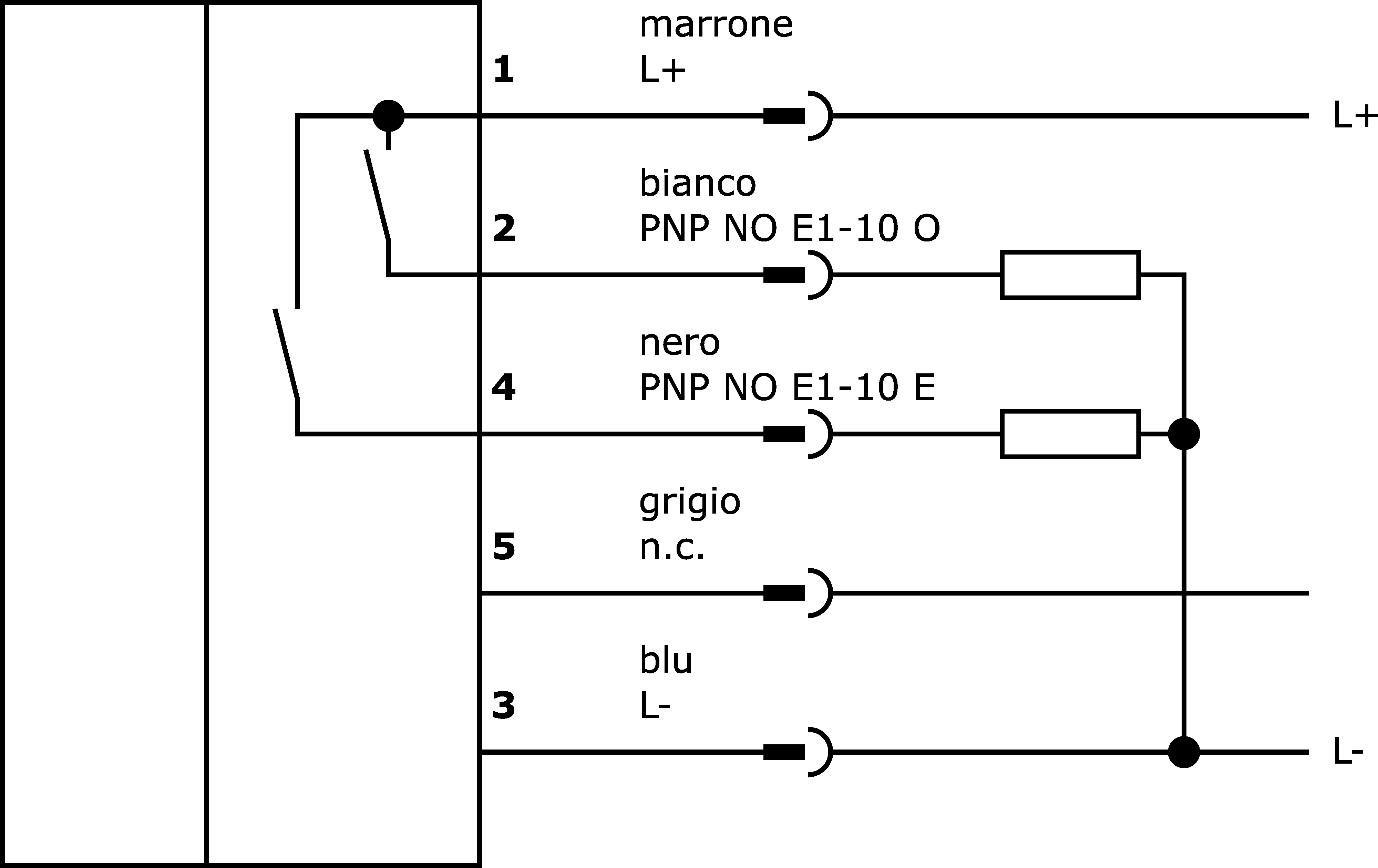

pngSchema di connessione a InternetPNG-File, 27 KB
Conformità del prodotto
-
pdfDichiarazione di conformità UKCAPDF-File, 324 KB
-
pdfConformità dei materialiPDF-File, 481 KB
-
pdfDichiarazione di conformità CEPDF-File, 254 KB
-
pdfDichiarazione di conformità ULPDF-File, 76 KB
-
pdfDichiarazione di conformità CCCPDF-File, 73 KB
-
pdfDichiarazione di conformità CSAPDF-File, 57 KB
Varie
Classificazione | Classe |
---|---|
eClass-7.0 | 27242216 |
eClass-7.1 | 27242216 |
eClass-8.0 | 27242216 |
eClass-9.0 | 27242216 |
eClass-9.1 | 27242216 |
ETIM-6.0 | EC001417 |
ETIM-7.0 | EC001417 |
Caratteristica | Valore |
---|---|
Conforme alla direttiva RoHS | Sì |
Conforme a REACH | Sì |
Compatibile con OzDS | Sì |
Compatibile con POP | Sì |
Conforme al TSCA | Sì |
Numero SCIP | 6b5dcbaa-4d3b-4e4e-a6f4-d7da4e41bc3c |
Gruppo di prodotti IPF | 800 Varie |
Dimensioni dell'imballaggio | 150 x 28 x 200mm |
Peso lordo | 138g |
Numero di tariffa doganale | 85365005 |
Numero WEEE | 40951076 |
