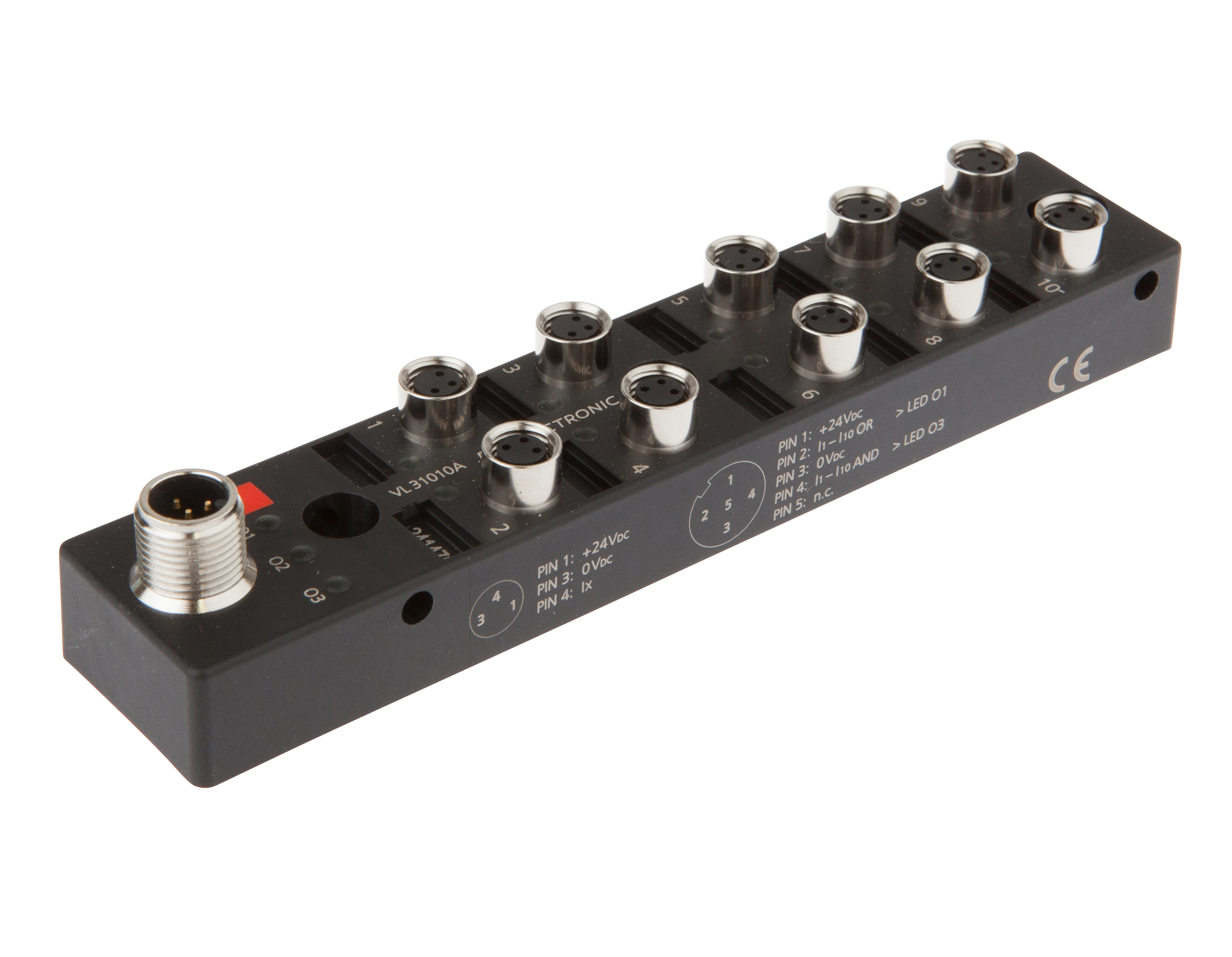

VL31010A
Quantité | Prix | Économies |
---|---|---|
1 | 168,00 € | – |
5 | 162,96 € | 3% / 5,04 € |
10 | 159,60 € | 5% / 8,40 € |
20 | 154,56 € | 8% / 13,44 € |
50 | 147,84 € | 12% / 20,16 € |
Modules logiques - Modules répartiteur de bus
La combinaison de signaux numériques directement sur la machine peut contribuer à une réduction considérable des coûts et des efforts. Une application classique consiste à relier différents signaux directement sur le terrain. Il est ainsi possible d'éviter les longues distances de câblage de nombreux appareils individuels, ce qui contribue à minimiser considérablement les frais de câblage et à réduire le besoin d'entrées de commande. Tous les signaux d'entrée sur les modules logiques sont visualisés par des LED intégrées et sont découplés électriquement les uns des autres. Cela permet d'éviter de manière sûre les influences d'un appareil sur l'autre. Les sorties des modules sont protégées contre les surcharges et le signal en attente est également indiqué par une LED. Outre les combinaisons logiques de signaux d'entrée comme ET ou OU, des versions avec contrôle de changement de signal sont également disponibles. Les modules logiques ipf sont disponibles pour le montage sur rail DIN ou comme modules de terrain. Pour cette raison et grâce au boîtier robuste qui se distingue par un indice de protection élevé contre la pénétration de la poussière et de l'eau, nos appareils peuvent être utilisés dans tous les domaines des machines, des installations et des outils.
Autres caractéristiques
- Température ambiante
- -30 - 85°C
Caractéristiques électriques
- Nombre d'entrées par unité logique
- 10
- Nombre de connexions électriques Connexion A
- 10
- Nombre de connexions électriques Connexion B
- 1
- Nombre d'unités logiques
- 2

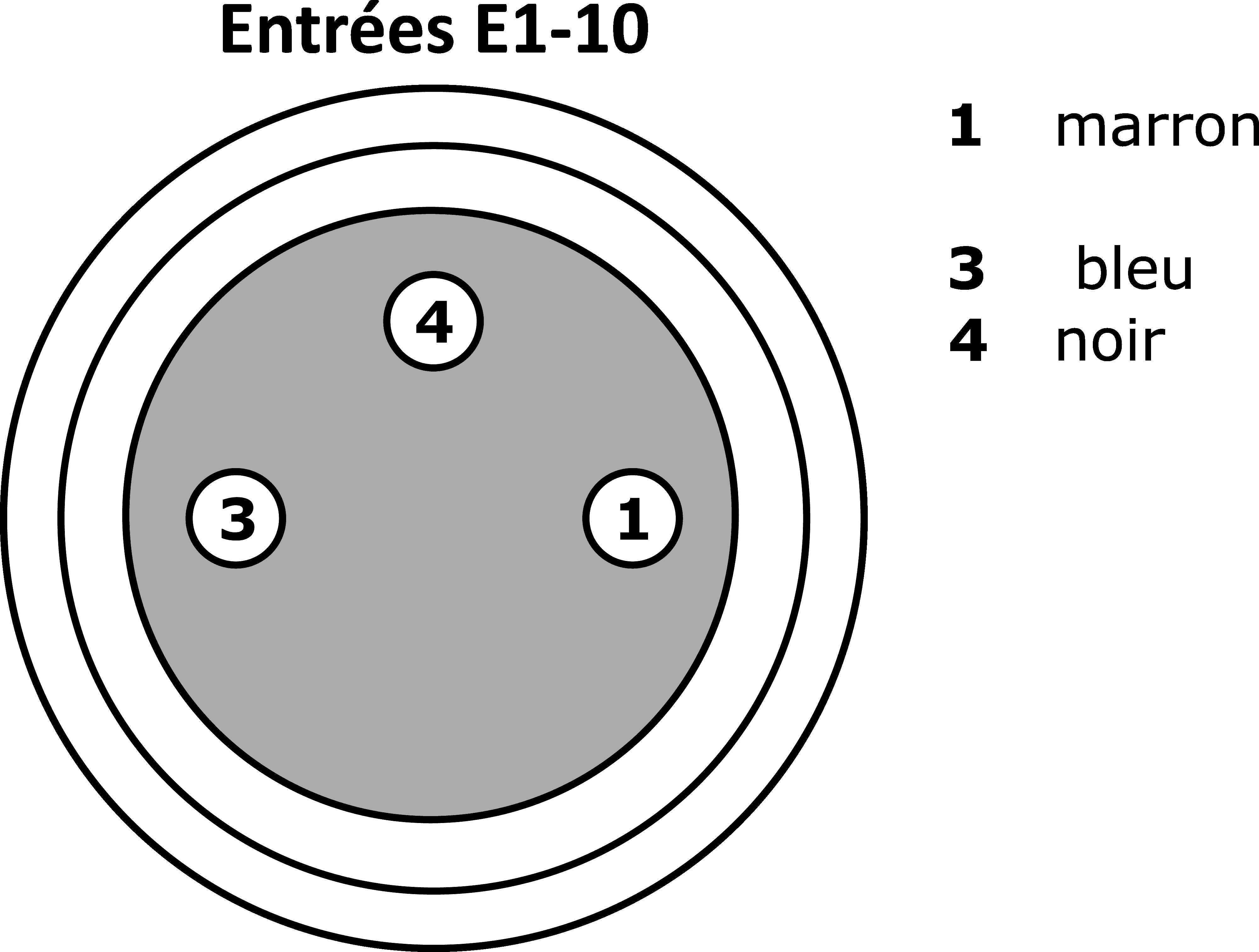

- Version raccordement électrique A
- Connecteur M8
- Version raccordement électrique B
- Connecteur M12
- Courant de coupure assigné
- 200mA
- Logique
- ET/OU
- Nombre de pôles Raccordement A
- 3
- Nombre de pôles Raccordement B
- 4
- Tension de fonctionnement (DC)
- 10 - 30V

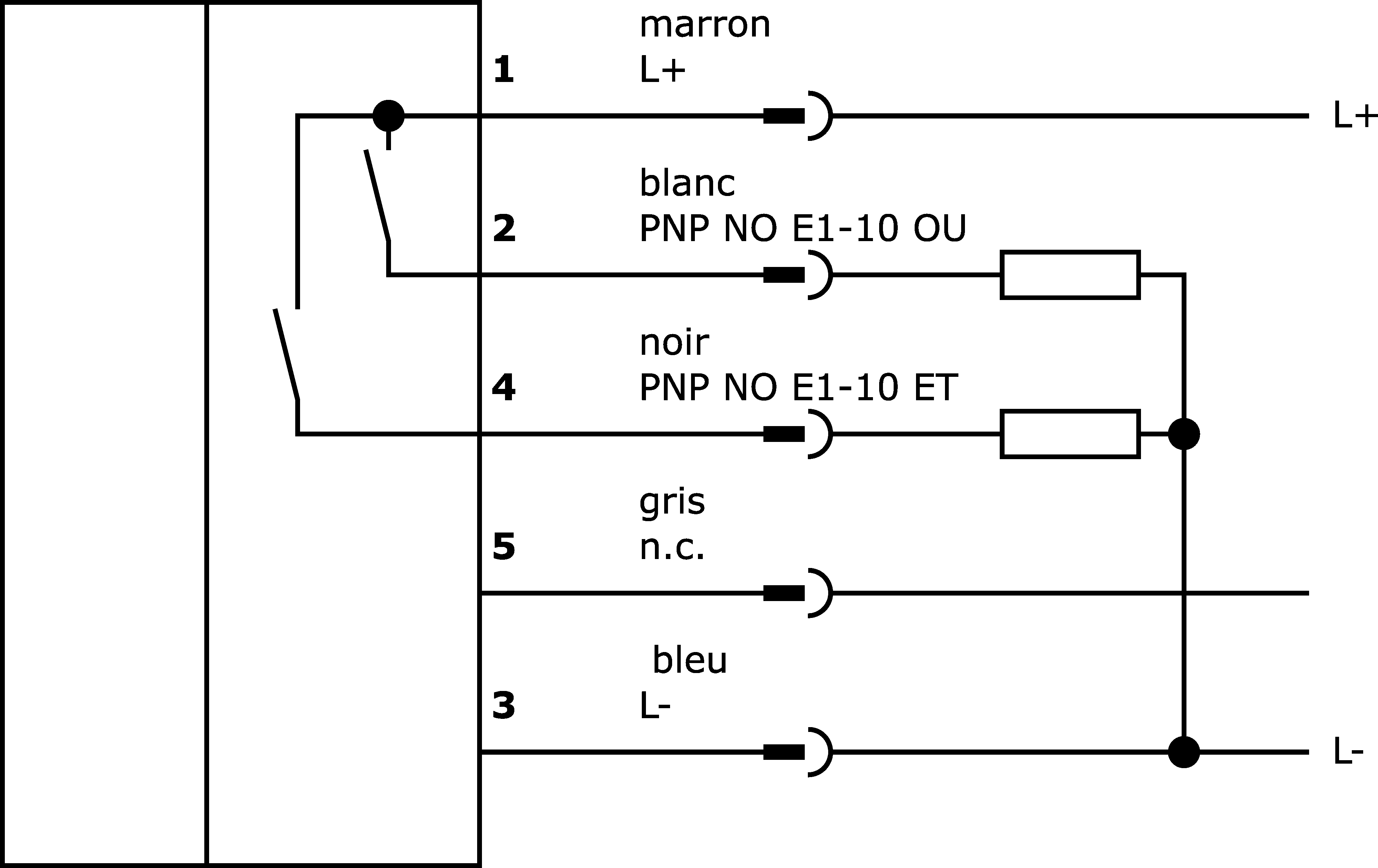

- Logique de sortie
- A1 = E1 ∧ E2 ∧ E3 ∧ E4 ∧ E5 ∧ E6 ∧ E7 ∧ E8 ∧ E9 ∧ E10, A2 = E1 ∨ E2 ∨ E3 ∨ E4 ∨ E5 ∨ E6 ∨ E7 ∨ E8 ∨ E9 ∨ E10
- Annonce
- Indicateur LED

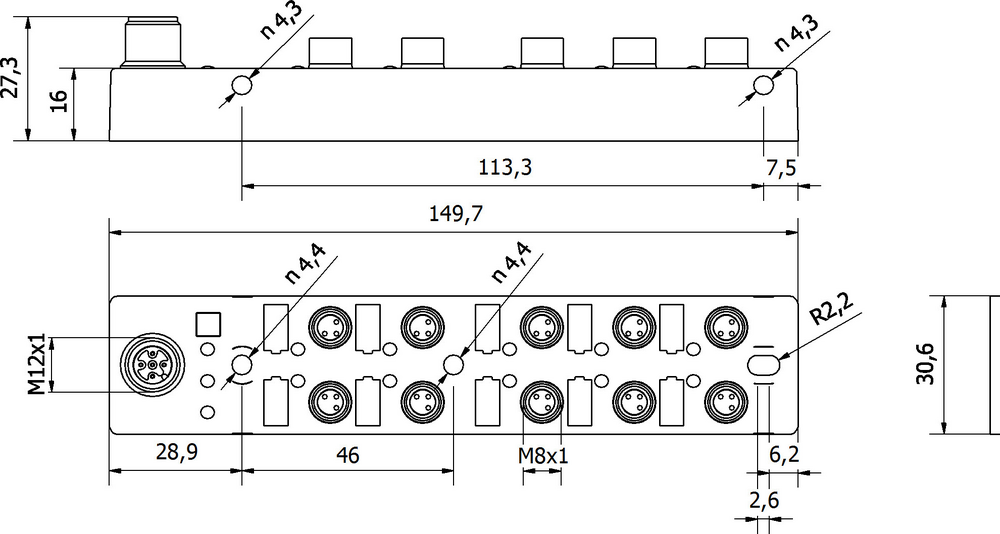

Propriétés mécaniques
- Largeur
- 30,6mm
- Hauteur
- 27,3mm
- Longueur
- 149,7mm
- Type de montage
- Fixation par vis
- Indice de protection (IP)
- IP67
- Matériau du boîtier
- Plastique
Prises de câble M12 4 fils
Connecteur de simulation M8
Accessoires distributeur M8
Prises de câble M12 5 fils avec LED
Prises de câble M12 à 5 pôles à confectionner
Prises de câble M12 à 4 pôles à confectionner
Prises de câble M12 5 fils avec blindage
Prises de câble M12 5 fils
M8 Vis de fermeture
Connecteur de câble M8 à 3 pôles à confectionner
Adaptateur VK03E210
Adaptateur VK03E211
Fiches techniques
-
pdfFiche technique du cataloguePDF-Fichier, 1.6 MB
-
pdfFiche technique automatiquePDF-Fichier, 751 KB
Dessins
-
jpgDessin techniqueJPG-Fichier, 217 KB
-
dwg2DDWG-Fichier, 322 KB
-
stp3DSTP-Fichier, 1.3 MB
-
pngSchéma de connexion InternetPNG-Fichier, 27 KB
Conformité du produit
-
pdfDéclaration de conformité UKCAPDF-Fichier, 324 KB
-
pdfConformité des matériauxPDF-Fichier, 481 KB
-
pdfDéclaration de conformité CEPDF-Fichier, 254 KB
-
pdfDéclaration de conformité ULPDF-Fichier, 76 KB
-
pdfDéclaration de conformité CCCPDF-Fichier, 73 KB
-
pdfDéclaration de conformité CSAPDF-Fichier, 57 KB
Divers
Classification | Classe |
---|---|
eClass-7.0 | 27242216 |
eClass-7.1 | 27242216 |
eClass-8.0 | 27242216 |
eClass-9.0 | 27242216 |
eClass-9.1 | 27242216 |
ETIM-6.0 | EC001417 |
ETIM-7.0 | EC001417 |
Caractéristique | Valeur |
---|---|
Conforme à la directive RoHS | Oui |
Conforme à REACH | Oui |
Conforme à la norme OzDS | Oui |
Conforme au POP | Oui |
Conforme à la TSCA | Oui |
Numéro SCIP | 6b5dcbaa-4d3b-4e4e-a6f4-d7da4e41bc3c |
Groupe de produits IPF | 800 Divers |
Dimensions de l'emballage | 150 x 28 x 200mm |
Poids brut | 138g |
Numéro de tarif douanier | 85365005 |
Numéro WEEE | 40951076 |
