WS200120
Quantità | Prezzo | Risparmio |
---|---|---|
1 | 98,10 € | – |
5 | 95,16 € | 3% / 2,94 € |
10 | 93,20 € | 5% / 4,91 € |
20 | 90,25 € | 8% / 7,85 € |
50 | 86,33 € | 12% / 11,77 € |
Guardiano - Inattività
Il monitoraggio delle velocità o dei movimenti rotatori è richiesto in molte applicazioni per garantire il corretto funzionamento di un sistema. I nostri dispositivi di monitoraggio della velocità e dell'arresto funzionano secondo diversi principi funzionali: 1. monitoraggio degli impulsi di un encoder 2. misurazione della frequenza della corrente di alimentazione mediante un trasformatore di corrente. A seconda del tipo, i nostri dispositivi hanno un'ampia gamma di funzioni. Per un'ulteriore valutazione in un sistema di controllo di livello superiore, i risultati vengono emessi, ad esempio, come un semplice contatto di relè (sovravelocità/sottovelocità) o come un segnale di uscita analogico risolto in base all'intervallo di velocità impostato.
Altre proprietà
- Temperatura ambiente
- 0 - 60°C
Proprietà elettriche
- Numero di uscite
- 1
- Esecuzione della funzione di commutazione
- Contatto NO (NO)
- Progettazione dell'uscita di commutazione
- PNP
- Progettazione dell'uscita del transistor
- PNP
- Versione di collegamento elettrico A
- M12
- Collegamento elettrico versione B
- M12
- Corrente di commutazione nominale
- 150mA
- Frequenza operativa
- 0,02 - 1.000Hz
- Procedura di impostazione
- Teach-In
- Isteresi relativa
- 5%
- Corrente a vuoto
- 10mA
- Lunghezza minima dell'impulso
- 0ms
- Numero di pali
- 4
- Tipo di tensione per l'azionamento
- DC
- Tensione di esercizio (CC)
- 10 - 30V
- Funzioni di monitoraggio della guardia
- Inattività
- Funzione di monitoraggio dell'arresto
- Sì
Proprietà meccaniche
- Lunghezza
- 60mm
- Temperatura di stoccaggio
- -20 - 60°C
- Classe di protezione (IP)
- IP67
- Materiale dell'alloggiamento
- Plastica
- Diametro
- 20mm
Prese per cavo M12 a 4 fili
Prese per cavi Presa M12 Spina M12 4 fili
Schede tecniche
Istruzioni
Disegni
-
jpgDisegno tecnicoJPG-File, 117 KB
-
dwg2DDWG-File, 407 KB
-
stp3DSTP-File, 1,002 KB
-

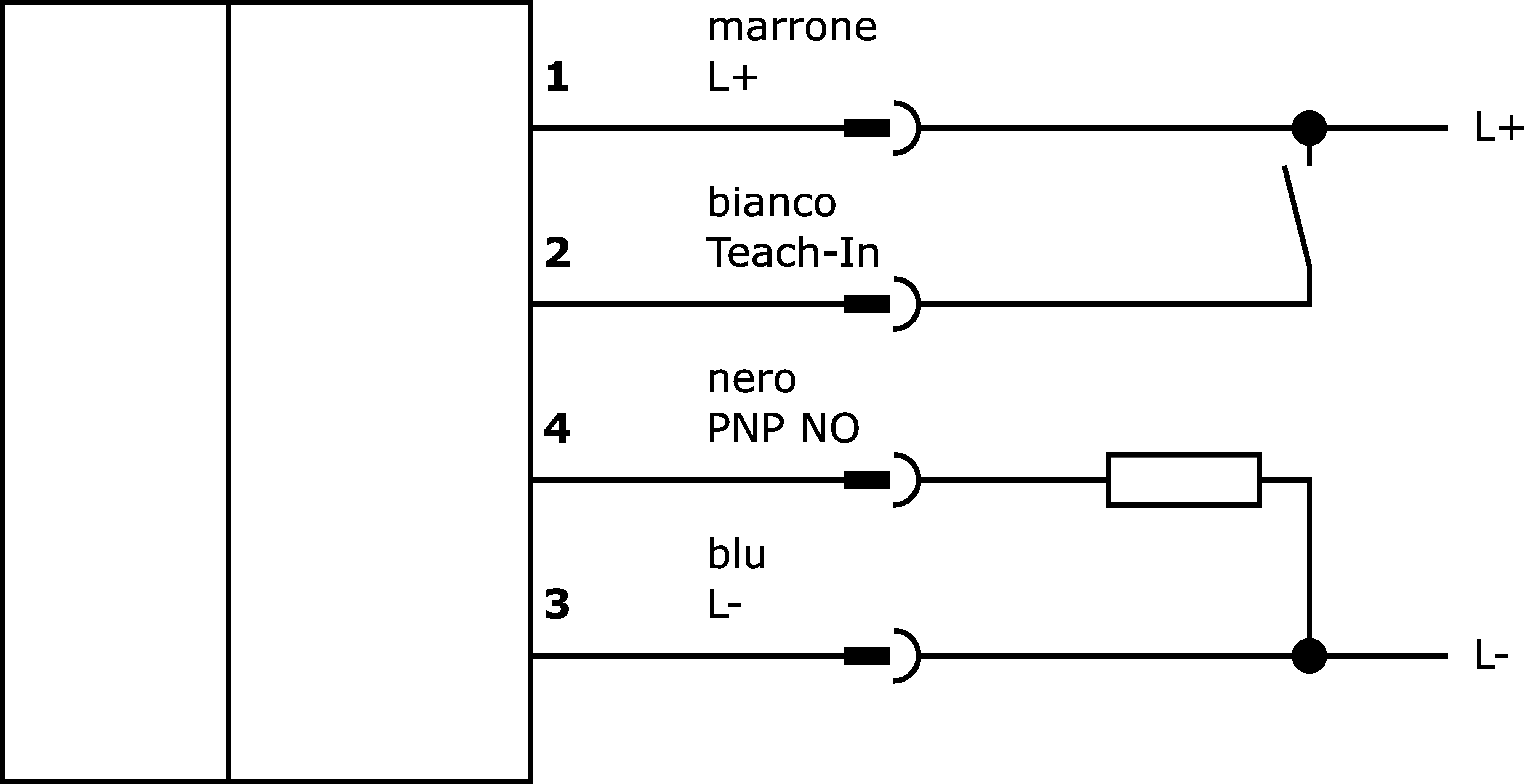

pngSchema di connessione a InternetPNG-File, 7.0 KB
Conformità del prodotto
-
pdfDichiarazione di conformità UKCAPDF-File, 324 KB
-
pdfConformità dei materialiPDF-File, 483 KB
-
pdfDichiarazione di conformità CEPDF-File, 253 KB
-
pdfDichiarazione di conformità ULPDF-File, 76 KB
-
pdfDichiarazione di conformità CCCPDF-File, 73 KB
-
pdfDichiarazione di conformità CSAPDF-File, 57 KB
Classificazione | Classe |
---|---|
eClass-7.0 | 27371811 |
eClass-7.1 | 27371811 |
eClass-8.0 | 27371811 |
eClass-9.0 | 27371811 |
eClass-9.1 | 27371811 |
ETIM-6.0 | EC001448 |
ETIM-7.0 | EC001448 |
Caratteristica | Valore |
---|---|
Conforme alla direttiva RoHS | Sì |
Conforme a REACH | Sì |
Compatibile con OzDS | Sì |
Compatibile con POP | Sì |
Conforme al TSCA | Sì |
Gruppo di prodotti IPF | 650 guardie |
Dimensioni dell'imballaggio | 60 x 30 x 91mm |
Peso lordo | 27g |
Numero di tariffa doganale | 90292038 |
Numero WEEE | 40951076 |
