WS200120
cantidad | precio | ahorros |
---|---|---|
1 | 98,10 € | – |
5 | 95,16 € | 3% / 2,94 € |
10 | 93,20 € | 5% / 4,91 € |
20 | 90,25 € | 8% / 7,85 € |
50 | 86,33 € | 12% / 11,77 € |
Monitor - Parada
La supervisión de velocidades de giro o movimientos rotatorios es necesaria en muchas aplicaciones a fin de garantizar el funcionamiento correcto de una instalación. Nuestros equipos de supervisión de la velocidad de rotación y de supervisión de paradas operan siguiendo diferentes principios de funcionamiento: 1. Supervisión de impulsos de un encoder 2. Medición de frecuencia de la corriente de alimentación mediante transformador de corriente. Según el modelo, nuestros equipos disponen de las más variadas funciones. Para realizar una evaluación más detallada en un control superior, los resultados se emiten, por ejemplo, como un sencillo contacto de relé (velocidad insuficiente/excesiva) o como una señal de salida analógica resuelta en el rango de velocidad ajustado.
Datos eléctricos
- Cantidad de salidas
- 1
- Ejecución de la función de conmutación
- Contacto NA
- Versión de la salida de conmutación
- PNP
- Versión de la salida de transistor
- PNP
- Versión de la conexión eléctrica A
- M12
- Versión de la conexión eléctrica B
- M12
- Corriente de conmutación asignada
- 150mA
- Frecuencia de funcionamiento
- 0,02 - 1.000Hz
- Procedimiento de ajuste
- Teach-In
- Histéresis relativa
- 5%
- Corriente en vacío
- 10mA
- Longitud de impulso mínima
- 0ms
- Número de polos
- 4
- Tipo de tensión para el accionamiento
- DC
- Tensión de servicio (CC)
- 10 - 30V
- funciones de control del monitor
- parada
- Función de supervisión de parada
- Sí
Datos mecánicos
- Longitud
- 60mm
- Temperatura de almacenamiento
- -20 - 60°C
- Grado de protección (IP)
- IP67
- Material de la carcasa
- Plástico
- Diámetro
- 20mm
Otros datos
- Temperatura ambiente
- 0 - 60°C
Cajas de conexiones M12, de 4 hilos
Cajas de conexiones, toma M12, conector M12, de 4 hilos
Hojas técnicas
Manuales
Dibujos
-
jpgDibujo técnicoJPG-archivo, 117 KB
-
dwg2DDWG-archivo, 407 KB
-
stp3DSTP-archivo, 1,002 KB
-

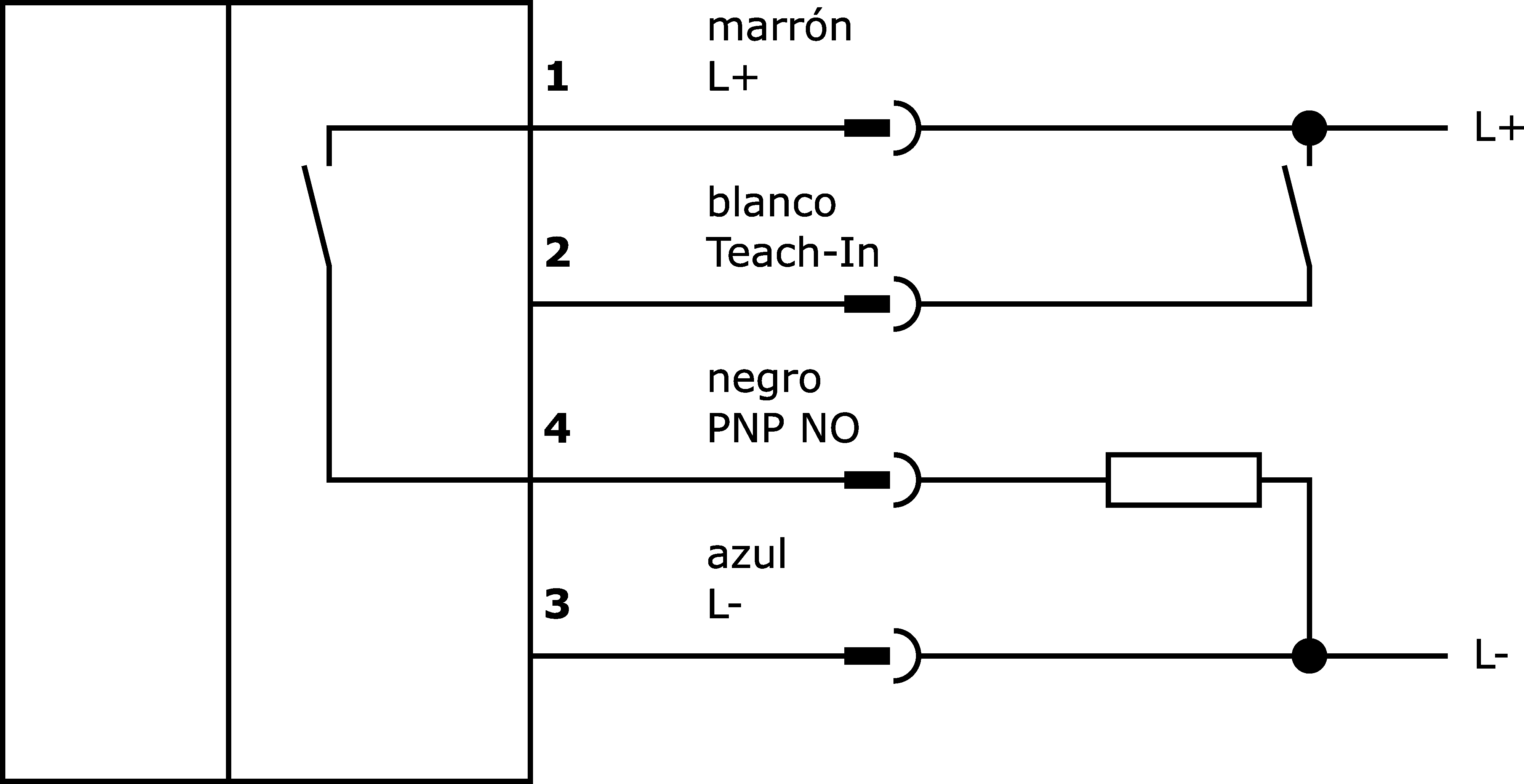

pngEsquema de conexiones InternetPNG-archivo, 7.2 KB
Conformidad de producto
-
pdfDeclaración de conformidad UKCAPDF-archivo, 324 KB
-
pdfConformidad del materialPDF-archivo, 483 KB
-
pdfDeclaración de conformidad CEPDF-archivo, 254 KB
-
pdfDeclaración de conformidad ULPDF-archivo, 76 KB
-
pdfDeclaración de conformidad CCCPDF-archivo, 73 KB
-
pdfDeclaración de conformidad CSAPDF-archivo, 57 KB
Clasificación | Clase |
---|---|
eClass-7.0 | 27371811 |
eClass-7.1 | 27371811 |
eClass-8.0 | 27371811 |
eClass-9.0 | 27371811 |
eClass-9.1 | 27371811 |
ETIM-6.0 | EC001448 |
ETIM-7.0 | EC001448 |
Propiedad | Valor |
---|---|
Conforme a RoHS | Sí |
Conforme a REACH | Sí |
Conforme con OzDS | Sí |
Conforme con POP | Sí |
Conforme con TSCA | Sí |
Grupo de productos ipf | 650 Monitores |
dimensiones de embalaje | 60 x 30 x 91mm |
Peso bruto | 27g |
Código arancelario | 90292038 |
WEEE número | 40951076 |
