OL400721
Quantità | Prezzo | Risparmio |
---|---|---|
1 | 231,00 € | – |
5 | 224,07 € | 3% / 6,93 € |
10 | 219,45 € | 5% / 11,55 € |
20 | 212,52 € | 8% / 18,48 € |
50 | 203,28 € | 12% / 27,72 € |
Sensori a fibra ottica - Amplificatore Cavo in fibra ottica
Le fibre ottiche, in combinazione con l'amplificatore in fibra ottica appropriato, sono interruttori di posizione senza contatto e senza usura che possono essere utilizzati anche in condizioni ambientali difficili. Rilevano gli oggetti indipendentemente dalle loro proprietà (ad esempio, forma, colore, struttura superficiale, materiale). Poiché le estremità o le teste dei cavi in fibra ottica sono piccole e i cavi in fibra ottica sono anche flessibili, il rilevamento di oggetti in luoghi difficili da raggiungere può essere risolto in modo molto elegante. Le guide di luce possono essere utilizzate senza particolari precauzioni in aree potenzialmente esplosive e in zone con campi elettrici e/o magnetici (sistemi ad alta tensione, apparecchiature di saldatura elettrica), in quanto la loro funzione non viene compromessa. Le fibre ottiche sono disponibili in versioni per implementare la funzione di sensore fotoelettrico a sbarramento o di interruttore ad azione momentanea.
Altre proprietà
- Temperatura ambiente
- -10 - 60°C
Proprietà elettriche
- Tempo di risposta
- 1,6ms
- Numero di uscite di commutazione
- 2
- Esecuzione della funzione di commutazione
- Contatto normalmente chiuso/normalmente aperto
- Esecuzione dell'uscita di allarme
- PNP/NPN
- Progettazione del collegamento elettrico
- Connettore M12
- Progettazione dell'uscita di commutazione
- PNP/NPN
- Corrente di commutazione nominale
- 400mA
- Procedura di impostazione
- Potenziometro
- Isteresi relativa
- 15%
- A prova di cortocircuito
- Sì
- Corrente a vuoto
- 30mA
- Numero di pali
- 4
- Frequenza di commutazione
- 1.000Hz
- Caduta di tensione
- 2V
- Funzione touch
- Commutazione luce/buio
- Protezione contro l'inversione di polarità
- Sì
- Tensione di esercizio (CC)
- 10 - 35V
- Funzioni di uscita personalizzabili
- Punto di commutazione
- Display
- Display a LED
- Funzione tempo
- Sì
Proprietà meccaniche
- Design
- Cuboide
- Larghezza
- 40mm
- Altezza
- 42mm
- Lunghezza
- 83,5mm
- Classe di protezione (IP)
- IP65
- Materiale dell'alloggiamento
- Alluminio
- Progettazione del collegamento in fibra ottica
- Connessione a vite M18
Proprietà ottiche
- Tipo di luce
- Luce infrarossa
- Lunghezza d'onda del sensore
- 880nm
Prese per cavi M12 a 4 fili con schermatura
Prese per cavo M12 a 4 pin, assemblabili
Pulsante in fibra ottica
Prese per cavo M12 a 5 pin, assemblabili
Cappuccio di protezione in teflon M18
Barriere in fibra ottica M18
Prese per cavo M12 a 4 fili
Adattatore presa M12 a 4 poli / spina M8 a 4 poli
Schede tecniche
Istruzioni
Disegni
-
jpgDisegno tecnicoJPG-File, 413 KB
-
dwg2DDWG-File, 75 KB
-
stp3DSTP-File, 759 KB
-

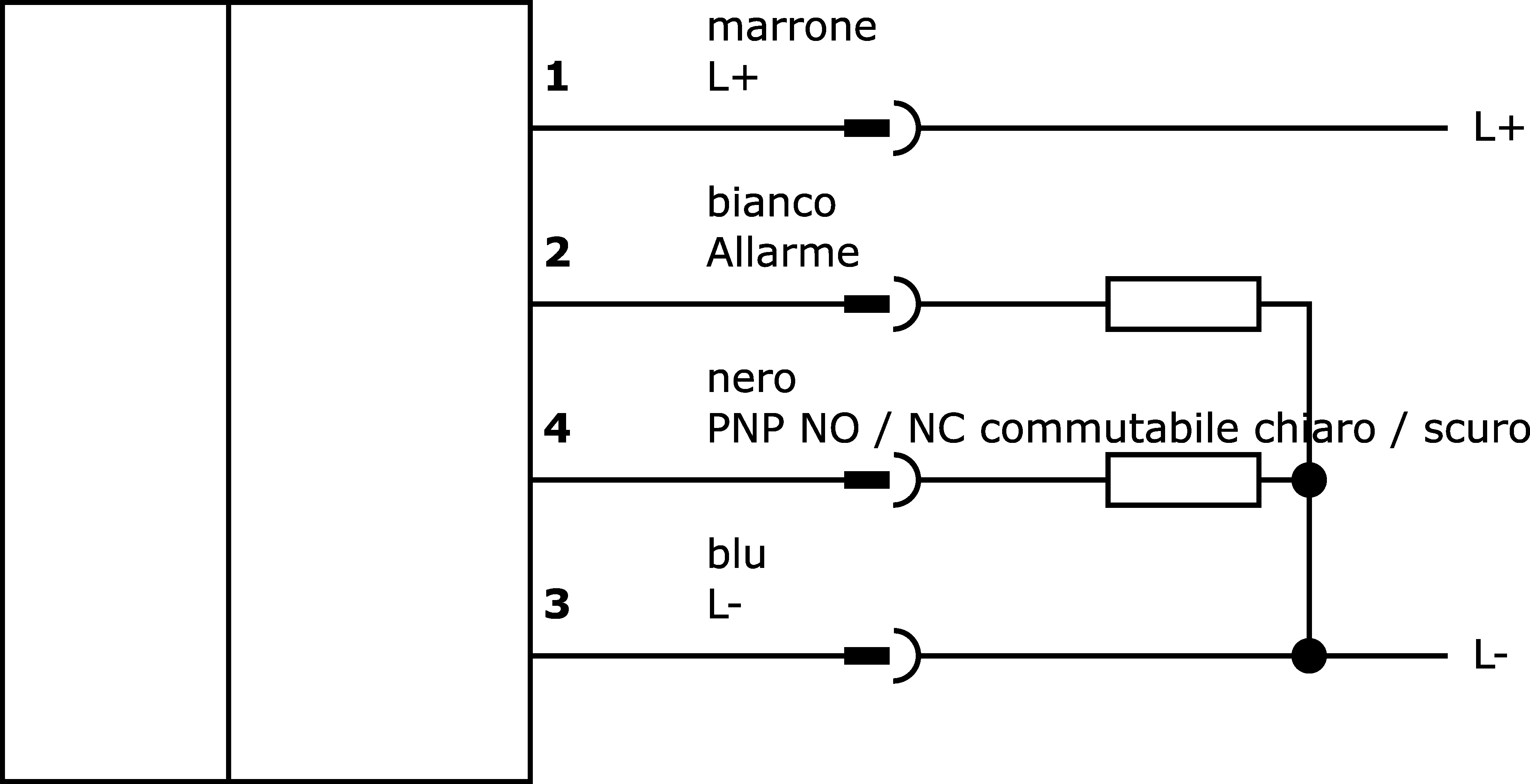

pngSchema di connessione a InternetPNG-File, 12 KB
Conformità del prodotto
-
pdfDichiarazione di conformità UKCAPDF-File, 324 KB
-
pdfConformità dei materialiPDF-File, 406 KB
-
pdfDichiarazione di conformità CEPDF-File, 253 KB
-
pdfDichiarazione di conformità ULPDF-File, 76 KB
-
pdfDichiarazione di conformità CCCPDF-File, 73 KB
-
pdfDichiarazione di conformità CSAPDF-File, 57 KB
Varie
Classificazione | Classe |
---|---|
eClass-7.0 | 27270905 |
eClass-7.1 | 27270905 |
eClass-8.0 | 27270905 |
eClass-9.0 | 27270905 |
eClass-9.1 | 27270905 |
ETIM-6.0 | EC002651 |
ETIM-7.0 | EC002651 |
Caratteristica | Valore |
---|---|
Conforme alla direttiva RoHS | Sì |
Conforme a REACH | Sì |
Gruppo di prodotti IPF | 152 Amplificatore in fibra ottica |
Dimensioni dell'imballaggio | 43 x 43 x 105mm |
Peso lordo | 210g |
Numero di tariffa doganale | 85365019 |
Numero WEEE | 40951076 |
