Sensores de fibra óptica - Amplificador de fibra óptica
OL400721
| cantidad | precio | ahorros |
|---|---|---|
| 1 | 231,00 € | – |
| 5 | 224,07 € | 3% / 6,93 € |
| 10 | 219,45 € | 5% / 11,55 € |
| 20 | 212,52 € | 8% / 18,48 € |
| 50 | 203,28 € | 12% / 27,72 € |
Disponible
fibras ópticas-amplificador, 42x84x40mm, 10-35V DC, 2x PNP/NPN Contacto NC/NA, Conector M12 4polos, IP65, Aluminio, Luz infrarroja, Salida de alarma
Comparar
Sensores de fibra óptica - Amplificador de fibra óptica
La fibra óptica junto con el amplificador de fibra óptica apropiado son interruptores de posición sin contacto y sin desgaste, que también se pueden usar en condiciones ambientales rudas. Estos detectan objetos independientemente de su naturaleza (p. ej. forma, color, estructura de la superficie, material). Dado que los extremos y los capuchones de la fibra óptica tienen unas dimensiones pequeñas y las fibras ópticas también son flexibles, las consultas de objetos en lugares de difícil acceso se pueden resolver con elegancia. Las fibras ópticas se pueden emplear sin tomar medidas preventivas especiales en zonas con riesgo de explosión y en zonas con campos eléctricos y/o magnéticos (instalaciones de alta tensión, equipos de soldadura eléctricos), ya que su funcionamiento no se ve afectado por ello. Las fibras ópticas están disponibles en modelos para realizar la función de fotocélula de barrera o pulsador.
Características ópticas
- Tipo de luz
- Luz infrarroja
- Longitud de onda del sensor
- 880nm
Datos eléctricos
- Tiempo de respuesta/caída
- 1,6ms
- Cantidad de salidas de conmutación
- 2
- Ejecución de la función de conmutación
- Contacto NC/NA
- Versión de la salida de alarma
- PNP/NPN
- Versión de la conexión eléctrica
- Conector M12
- Versión de la salida de conmutación
- PNP/NPN
- Corriente de conmutación asignada
- 400mA
- Procedimiento de ajuste
- Potenciómetro
- Histéresis relativa
- 15%
- A prueba de cortocircuitos
- Sí
- Corriente en vacío
- 30mA
- Número de polos
- 4
- Frecuencia de conmutación
- 1.000Hz
- Caída de tensión
- 2V
- Función de escaneo
- de conmutación claridad/oscuridad
- Con protección contra la inversión de polaridad
- Sí
- Tensión de servicio (CC)
- 10 - 35V
- Funciones de salida
- Punto de conmutación
- Pantalla
- pantalla LED
- Función de temporización
- Sí
Datos mecánicos
- Diseño
- Cubo
- Ancho
- 40mm
- Altura
- 42mm
- Longitud
- 83,5mm
- Grado de protección (IP)
- IP65
- Material de la carcasa
- Aluminio
- diseño de la conexión del cable de fibra óptica
- conexión de tornillo M18
Otros datos
- Temperatura ambiente
- -10 - 60°C
Encuentre accesorios para OL400721
en estos grupos de productos:
Cajas de conexiones M12, de 4 hilos, con blindaje
Caja de conexiones M12, de 4 polos, confeccionable
Sensores de fibra óptica de vidrio
Cajas de conexiones M12, de 5 polos, confeccionables
Caperuza protectora, teflón M18
Barreras de fibra óptica de vidrio M18
Cajas de conexiones M12, de 4 hilos
Adaptador hembrilla M12, de 4 polos/ conector M8, de 4 polos
Hojas técnicas
Manuales
Dibujos
-
jpgDibujo técnicoJPG-archivo, 413 KB
-
dwg2DDWG-archivo, 75 KB
-
stp3DSTP-archivo, 759 KB
-

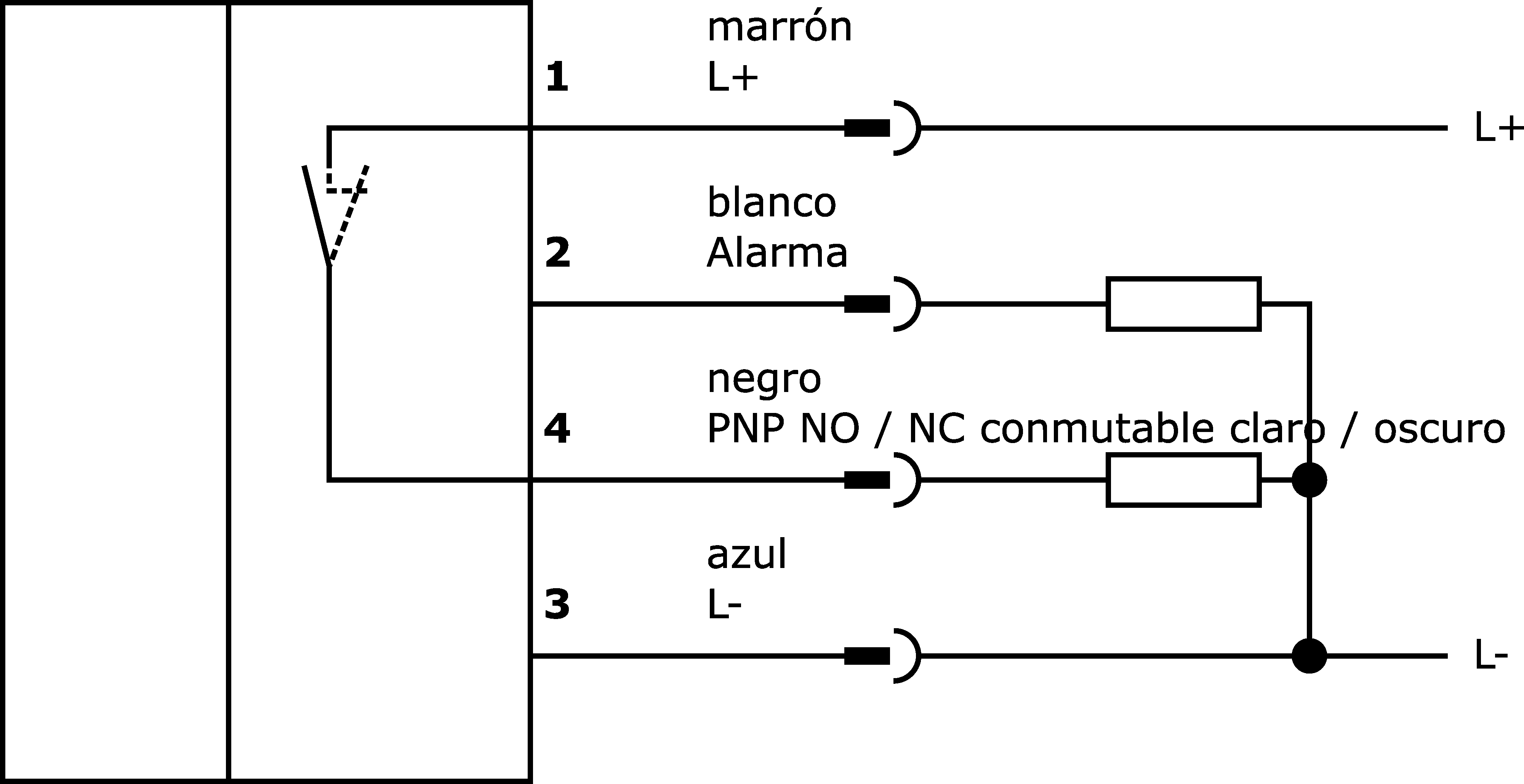

pngEsquema de conexiones InternetPNG-archivo, 13 KB
Conformidad de producto
-
pdfDeclaración de conformidad UKCAPDF-archivo, 324 KB
-
pdfConformidad del materialPDF-archivo, 406 KB
-
pdfDeclaración de conformidad CEPDF-archivo, 253 KB
-
pdfDeclaración de conformidad ULPDF-archivo, 76 KB
-
pdfDeclaración de conformidad CCCPDF-archivo, 73 KB
-
pdfDeclaración de conformidad CSAPDF-archivo, 57 KB
Otros
| Clasificación | Clase |
|---|---|
| eClass-7.0 | 27270905 |
| eClass-7.1 | 27270905 |
| eClass-8.0 | 27270905 |
| eClass-9.0 | 27270905 |
| eClass-9.1 | 27270905 |
| ETIM-6.0 | EC002651 |
| ETIM-7.0 | EC002651 |
| Propiedad | Valor |
|---|---|
| Conforme a RoHS | Sí |
| Conforme a REACH | Sí |
| Grupo de productos ipf | 152 Amplificadores de fibra óptica |
| dimensiones de embalaje | 43 x 43 x 105mm |
| Peso bruto | 210g |
| Código arancelario | 85365019 |
| WEEE número | 40951076 |
