PT230020
Quantità | Prezzo | Risparmio |
---|---|---|
1 | 397,90 € | – |
5 | 385,96 € | 3% / 11,94 € |
10 | 378,01 € | 5% / 19,90 € |
20 | 366,07 € | 8% / 31,83 € |
50 | 350,15 € | 12% / 47,75 € |
Sensori laser - Misurazione della distanza
I sensori ottici funzionano senza contatto. Rilevano gli oggetti indipendentemente dalle loro proprietà (ad esempio, forma, colore, struttura superficiale, materiale). La modalità di funzionamento di base si basa sulla trasmissione e sulla ricezione della luce. Ne esistono tre tipi diversi: 1. il sensore a sbarramento è costituito da due dispositivi separati, un trasmettitore e un ricevitore, allineati tra loro. Se il fascio di luce tra i due dispositivi viene interrotto, l'uscita di commutazione integrata nel ricevitore cambia il suo stato. 2 Nel sensore a catarifrangente, il trasmettitore e il ricevitore si trovano in un unico dispositivo. Il fascio di luce trasmesso viene riflesso sul ricevitore da un riflettore da montare di fronte. Non appena il fascio di luce viene interrotto, l'uscita di commutazione integrata nel dispositivo cambia stato. 3. con il sensore di luce, il trasmettitore e il ricevitore sono in un unico dispositivo. Il raggio di luce trasmesso viene riflesso dall'oggetto da rilevare. Non appena il ricevitore rileva la luce riflessa, l'uscita di commutazione integrata nel dispositivo cambia stato.
Altre proprietà
- Temperatura ambiente
- -40 - 60°C
- Mezzo di riferimento / oggetto
- Materiale con riflettenza del 90%.
- Versione IO-Link
- V1.1
Proprietà elettriche
- Tempo di risposta
- 4ms
- Numero di uscite di commutazione
- 1
- Risoluzione
- 5mm
- Esecuzione della funzione di commutazione
- Contatto normalmente chiuso/normalmente aperto
- Progettazione dell'uscita analogica
- 0 - 10V, 4 - 20mA
- Progettazione del collegamento elettrico
- Connettore M12
- Progettazione dell'uscita di commutazione
- PNP/NPN
- Corrente di commutazione nominale
- 100mA
- Ritardo di standby
- 5.000ms
- Procedura di impostazione
- Parametrizzazione
- A prova di cortocircuito
- Sì
- Potenza laser
- 1mW
- Corrente a vuoto
- 60mA
- Numero di pali
- 5
- Ondulazione
- 10%
- Frequenza di commutazione
- 250Hz
- Protezione contro l'inversione di polarità
- Sì
- Deviazione assoluta della linearità
- 15mm
- Ripetibilità assoluta
- 12mm
- Principio di misura
- Tempo di volo
- Tensione di esercizio (CC)
- 18 - 30V
- Campo di misura
- 100 - 5.000mm
- Display
- Display a LED
Proprietà meccaniche
- Design
- Cuboide
- Larghezza
- 23mm
- Altezza
- 50mm
- Lunghezza
- 50mm
- Temperatura di stoccaggio
- -40 - 80°C
- Classe di protezione (IP)
- IP67
- Materiale della superficie attiva del sensore
- Plastica
- Materiale dell'alloggiamento
- Plastica (ABS)
Proprietà ottiche
- Classe laser
- Classe 1
- Tipo di luce
- Diodo laser, luce rossa
- Forma del fascio di luce
- Punto
- Lunghezza d'onda del sensore
- 655nm
Master IO-Link
Tipo di montaggio 19 / 23
Alimentazione 24V DC / 2 - 10A
Stile di montaggio 11
Tester per sensori
Prese per cavo M12 a 5 fili con schermatura
Schede tecniche
Istruzioni
Disegni
-
jpgDisegno tecnicoJPG-File, 533 KB
-
dwg2DDWG-File, 467 KB
-
stp3DSTP-File, 664 KB
-

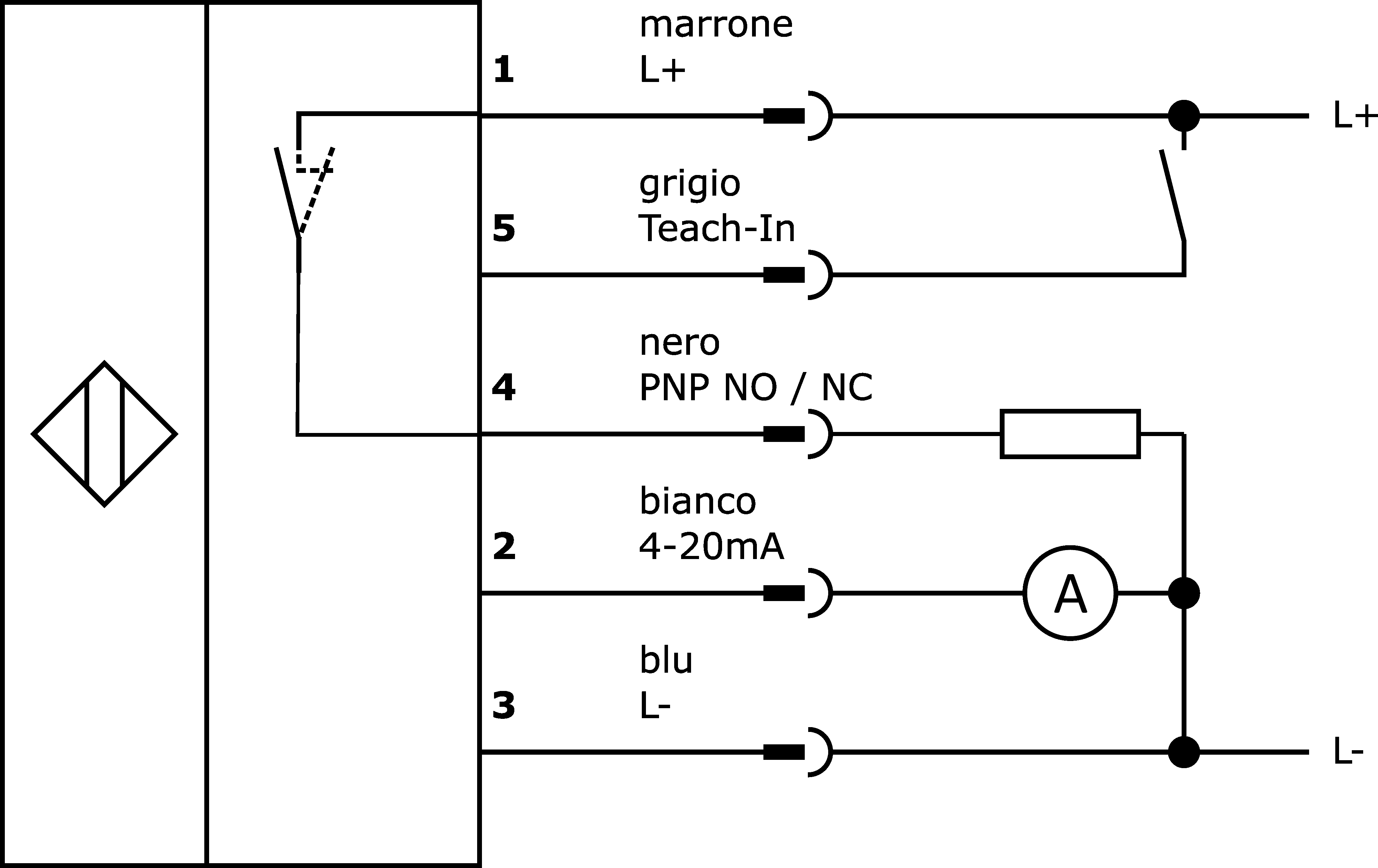

pngSchema di connessione a InternetPNG-File, 17 KB
Interfacce
Conformità del prodotto
-
pdfDichiarazione di conformità UKCAPDF-File, 324 KB
-
pdfConformità dei materialiPDF-File, 484 KB
-
pdfDichiarazione di conformità CEPDF-File, 253 KB
-
pdfDichiarazione di conformità ULPDF-File, 76 KB
-
pdfDichiarazione di conformità CCCPDF-File, 73 KB
-
pdfDichiarazione di conformità CSAPDF-File, 57 KB
Varie
Classificazione | Classe |
---|---|
eClass-7.0 | 27270801 |
eClass-7.1 | 27270801 |
eClass-8.0 | 27270801 |
eClass-9.0 | 27270801 |
eClass-9.1 | 27270801 |
ETIM-6.0 | EC001825 |
ETIM-7.0 | EC001825 |
Caratteristica | Valore |
---|---|
Conforme alla direttiva RoHS | Sì |
Conforme a REACH | Sì |
Compatibile con OzDS | Sì |
Compatibile con POP | Sì |
Conforme al TSCA | Sì |
Gruppo di prodotti IPF | 169 Pulsante laser (analogico) |
Dimensioni dell'imballaggio | 60 x 30 x 91mm |
Peso lordo | 60g |
Numero di tariffa doganale | 85365019 |
Numero WEEE | 40951076 |
