AV000021
Technologia połączeń - Gniazda/wtyki kablowe do samodzielnego montażu
Gniazda kablowe ipf są używane głównie do tworzenia połączeń elektrycznych czujników. Charakteryzują się solidną konstrukcją, najwyższymi klasami ochrony (IP67 | IP68 | IP69K) oraz, na życzenie, ekranowaniem 360°. Dzięki następującym właściwościom: kompatybilność z magistralą, odpowiedniość do łańcuchów i robotów, odporność na oleje i chemikalia, odporność na iskry spawalnicze, odporność na środki czyszczące lub czyszczenie wysokociśnieniowe i strumieniem pary, rozszerzony zakres temperatur do +230°C, technologia szybkiego łączenia lub specjalne właściwości transmisji danych, gniazda kablowe spełniają wszystkie wymagania technologii automatyzacji.
Inne właściwości
- Temperatura otoczenia
- -40 - 105°C
Właściwości elektryczne
- Typ styku wtykowego Połączenie A
- Żeński (gniazdo)
- Podłączenie elektryczne wersja A
- M23
- Podłączenie elektryczne wersja B
- Połączenie lutowane

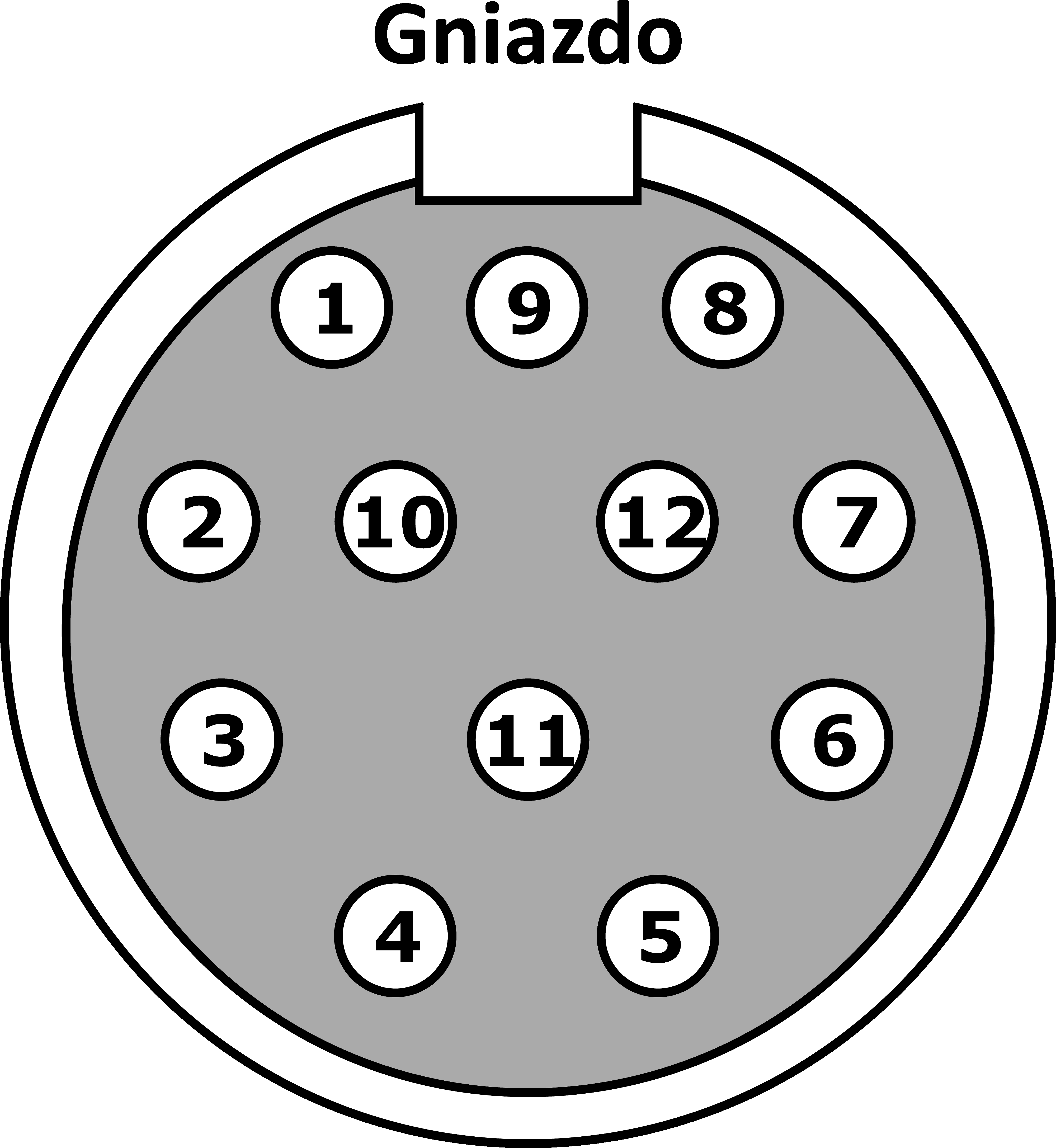

- Liczba podłączonych biegunów A
- 12
- Aktualna nośność
- 30A
Właściwości mechaniczne
- Przekrój poprzeczny rdzenia
- 1mm²
- Zasilanie kablowe
- prosty
- Złącze zasilania kabla A
- prosty
- Dopuszczalna średnica kabla
- 5,8 - 6,2mm
Arkusze danych
Rysunki
Zgodność produktu
| Klasyfikacja | Klasa |
|---|---|
| eClass-7.0 | 27440102 |
| eClass-7.1 | 27440102 |
| eClass-8.0 | 27440102 |
| eClass-9.0 | 27440102 |
| eClass-9.1 | 27440102 |
| ETIM-6.0 | EC002062 |
| ETIM-7.0 | EC002062 |
| Cecha | Wartość |
|---|---|
| Zgodność z dyrektywą RoHS | Tak |
| Zgodność z REACH | Tak |
| Zgodność z OzDS | Tak |
| Zgodność z POP | Tak |
| Zgodność z TSCA | Tak |
| Grupa produktów IPF | 900 Akcesoria |
| Wymiary opakowania | 100 x 26 x 120mm |
| Masa brutto | 80g |
| Ślad CO2 | 0,2kg CO₂e |
| Numer taryfy celnej | 85369010 |
| Numer WEEE | 40951076 |
