PRODUKT WYCOFANY Z PRODUKCJI

DT98A465

DT98A465
Artykuł uzupełniający?
Z przyjemnością doradzimy!
Przetwornik ciśnienia, Ø27mm 82lang, 0-0.25bar, 14-30V DC, G1/2 "B, 0-10V, wtyczka zaworu typu A 3-pin, IP65, stal chromowo-niklowa

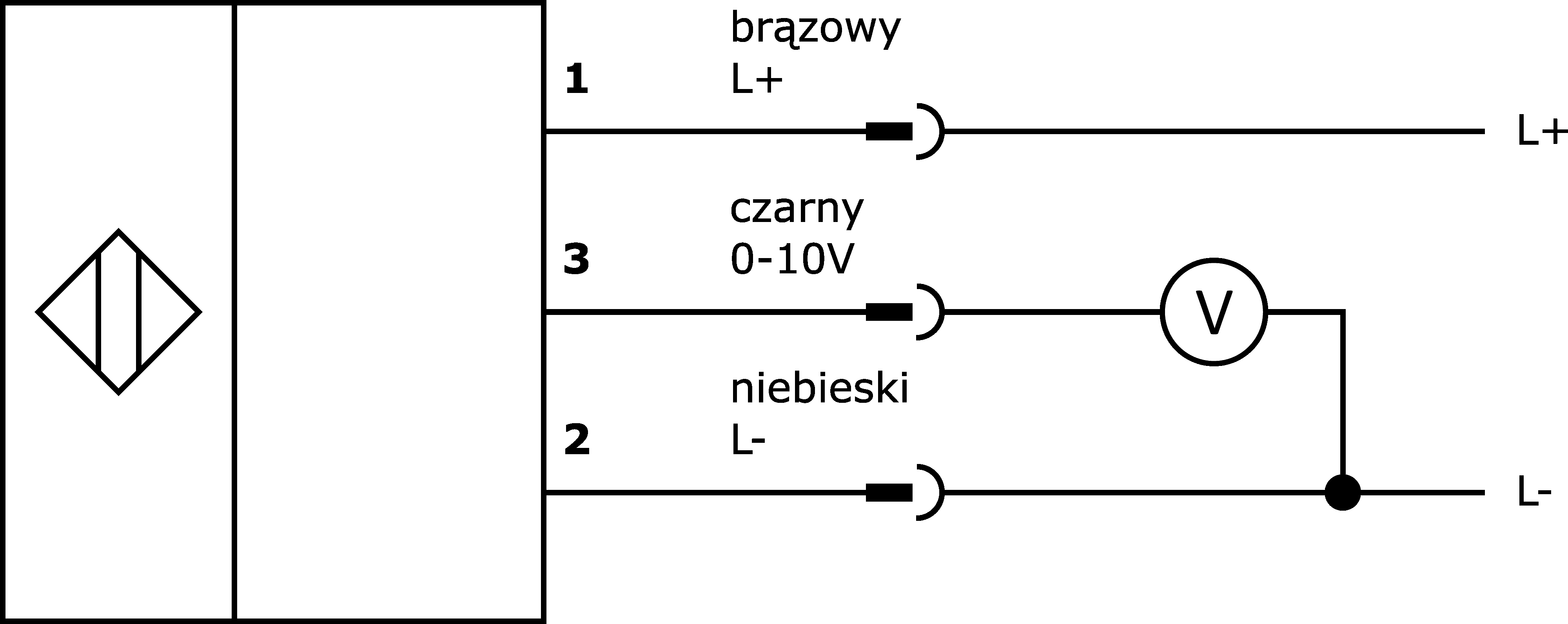

Schemat połączeń
Model 3D
Porównaj

Czujniki ciśnienia - Przetwornik ciśnienia

Czujniki ciśnienia nadają się do pomiaru różnych mediów z wysoką dokładnością. Są one dostępne z wyjściem przełączającym i/lub wyjściem analogowym. W zależności od typu urządzenia, zmierzone wartości mogą być rejestrowane za pomocą oprogramowania komputerowego. Czujniki te są stosowane we wszystkich obszarach, np. w aplikacjach pneumatycznych i hydraulicznych.

Inne właściwości

Odpowiedni dla
Media płynne, Gazy
Wyświetlacz pomiaru
Bezwzględny
Temperatura otoczenia
-20 - 80°C
Zastosowania
Zastosowania hydrauliczne, Zastosowania pneumatyczne

Właściwości elektryczne

Czas reakcji
2ms
Konstrukcja wyjścia analogowego
0 - 10V
Projekt połączenia elektrycznego
Korek zaworu typu A
Procedura ustawiania
Potencjometr
Zakres pomiaru ciśnienia
0 - 0,25bar
Metoda pomiaru
Bezwzględny
Liczba biegunów
3
Względne odchylenie liniowości
0,25%
Względna dokładność pomiaru
0,25%
Dryft temperatury w całym zakresie pomiarowym
0,25%
Konfigurowalne funkcje wyjściowe
Rozdzielczość wyświetlacza
Funkcje ochronne
Ochrona przed zwarciem, Ochrona przed odwrotną polaryzacją
Napięcie robocze
14-30VDC
Podłączenie elektryczne
Wtyczka zaworu typu A 3-stykowa

Właściwości mechaniczne

Projekt połączenia procesowego
G1/2 cala B
Projekt
Cylinder gładki
Ciśnienie rozrywające
2,4bar
Długość gwintu
20mm
Podziałka gwintu
1,81mm
Długość
82mm
Maks. Ciśnienie robocze
2bar
Średnia temperatura
-30 - 100°C
Ciśnienie nominalne
0,25bar
Klasa ochrony (IP)
IP65
Materiał obudowy
Stal nierdzewna
Materiał czujnika
Stal chromowo-niklowa
Średnica
27mm
wymiary
Ø27 mm, długość 82 mm
Klasyfikacja Klasa
eClass-7.0 27200614
eClass-7.1 27200614
eClass-8.0 27200614
eClass-9.0 27200614
eClass-9.1 27200614
ETIM-6.0 EC011478
ETIM-7.0 EC011478
Cecha Wartość
Zgodność z dyrektywą RoHS Tak
Zgodność z REACH Tak
Zgodność z TSCA Tak
Grupa produktów IPF 361 Czujniki ciśnienia (różne)
Wymiary opakowania 99 x 60 x 160mm
Masa brutto 221g
Numer taryfy celnej 90262020
Numer WEEE 40951076
