PRODUTO DESCONTINUADO

DT98A465

DT98A465
Modelo sucessor?
Teremos todo o prazer em o aconselhar!
transmissor de pressão, Ø27mm 82long, 0-0.25bar, 14-30V DC, G1/2 polegada B, 0-10V, conector de válvula tipo A 3pin, IP65, aço cromo-níquel

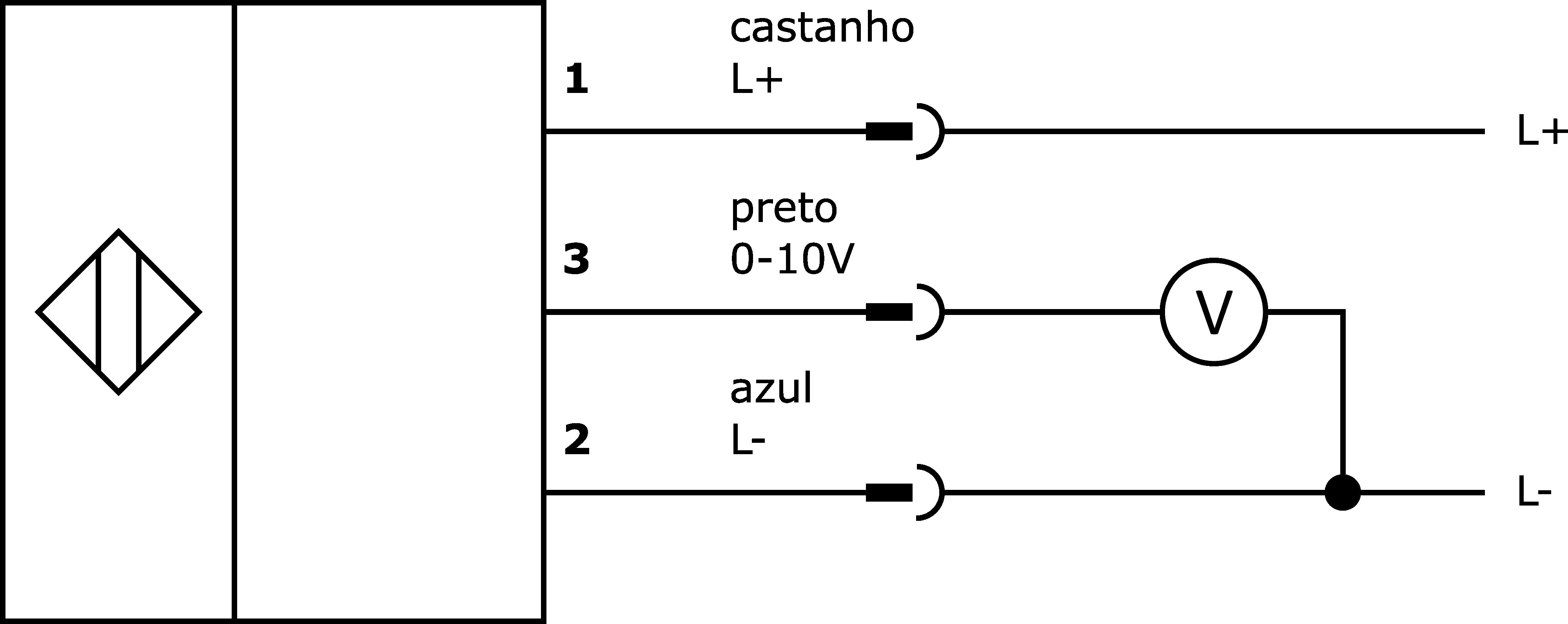

diagrama do circuito
Modelo 3D
Comparar

Sensores de pressão - Transmissor de pressão

Os sensores de pressão são adequados para medir diferentes meios com elevada precisão. Estão disponíveis com saída de comutação e/ou saída analógica. Utilizando um software para PC, os valores medidos podem ser registados, dependendo do tipo de dispositivo. Estes sensores podem ser utilizados em todas as áreas de, por exemplo, aplicações pneumáticas e hidráulicas.

Outras propriedades

Adequado para
Meios líquidos, Gases
Ecrã de medição
Sem dúvida
Temperatura ambiente
-20 - 80°C
Aplicações
Aplicações hidráulicas, Aplicações pneumáticas

Propriedades eléctricas

Tempo de resposta
2ms
Versão de saída analógica
0 - 10V
Concepção da ligação eléctrica
Obturador da válvula tipo A
Procedimento de definição
Potenciómetro
Pressão do intervalo de medição
0 - 0,25bar
Método de medição
Sem dúvida
Número de postes
3
Desvio relativo da linearidade
0,25%
Precisão relativa da medição
0,25%
Desvio de temperatura em toda a gama de medição
0,25%
Funções de saída
Resolução do ecrã
Funções de proteção
Proteção contra curto-circuitos, Proteção contra inversão de polaridade
Tensão de funcionamento
14-30VDC
Ligação eléctrica
Ficha da válvula tipo A de 3 pinos

Propriedades mecânicas

Concepção da ligação ao processo
G1/2 polegada B
Tipo
Cilindro liso
Pressão de ruptura
2,4bar
Comprimento da rosca
20mm
Passo de linha
1,81mm
Comprimento
82mm
Máx. Pressão de funcionamento
2bar
Temperatura média
-30 - 100°C
Pressão nominal
0,25bar
Classe de protecção (IP)
IP65
Material do invólucro
Aço inoxidável
Material do transdutor
Aço cromado-níquel
Diâmetro
27mm
Dimensões
Ø27mm, 82mm de comprimento
Classificação Classe
eClass-7.0 27200614
eClass-7.1 27200614
eClass-8.0 27200614
eClass-9.0 27200614
eClass-9.1 27200614
ETIM-6.0 EC011478
ETIM-7.0 EC011478
Imóveis Valor
Conformidade com RoHS Sim
Em conformidade com o REACH Sim
Em conformidade com a TSCA Sim
Grupo de produtos IPF 361 sensores de pressão (diversos)
dimensões da embalagem 99 x 60 x 160mm
Peso bruto 221g
Número da pauta aduaneira 90262020
Número WEEE 40951076
