PRODUKT WYCOFANY Z PRODUKCJI

DW35311F

DW35311F
Cena katalogowa
351,00 €
Ilość Cena Oszczędności
1 351,00 € –
5 340,47 € 3% / 10,53 €
10 333,45 € 5% / 17,55 €
20 322,92 € 8% / 28,08 €
50 308,88 € 12% / 42,12 €
Artykuł uzupełniający: DW50310T
Interfejs IO-Link, kolorowy wyświetlacz TFT, zakres ciśnienia 0-60bar
Porównaj
Niedobór zapasów
Czujnik ciśnienia, Ø38mm 122lang, 0-50bar, 12-32V DC, G1/4 "A, 2x PNP NC/NO, 0-10V / 0/4-20mA, 4-stykowe złącze wtykowe M12, IP65, PA 6.6 (tworzywo sztuczne), z wyświetlaczem

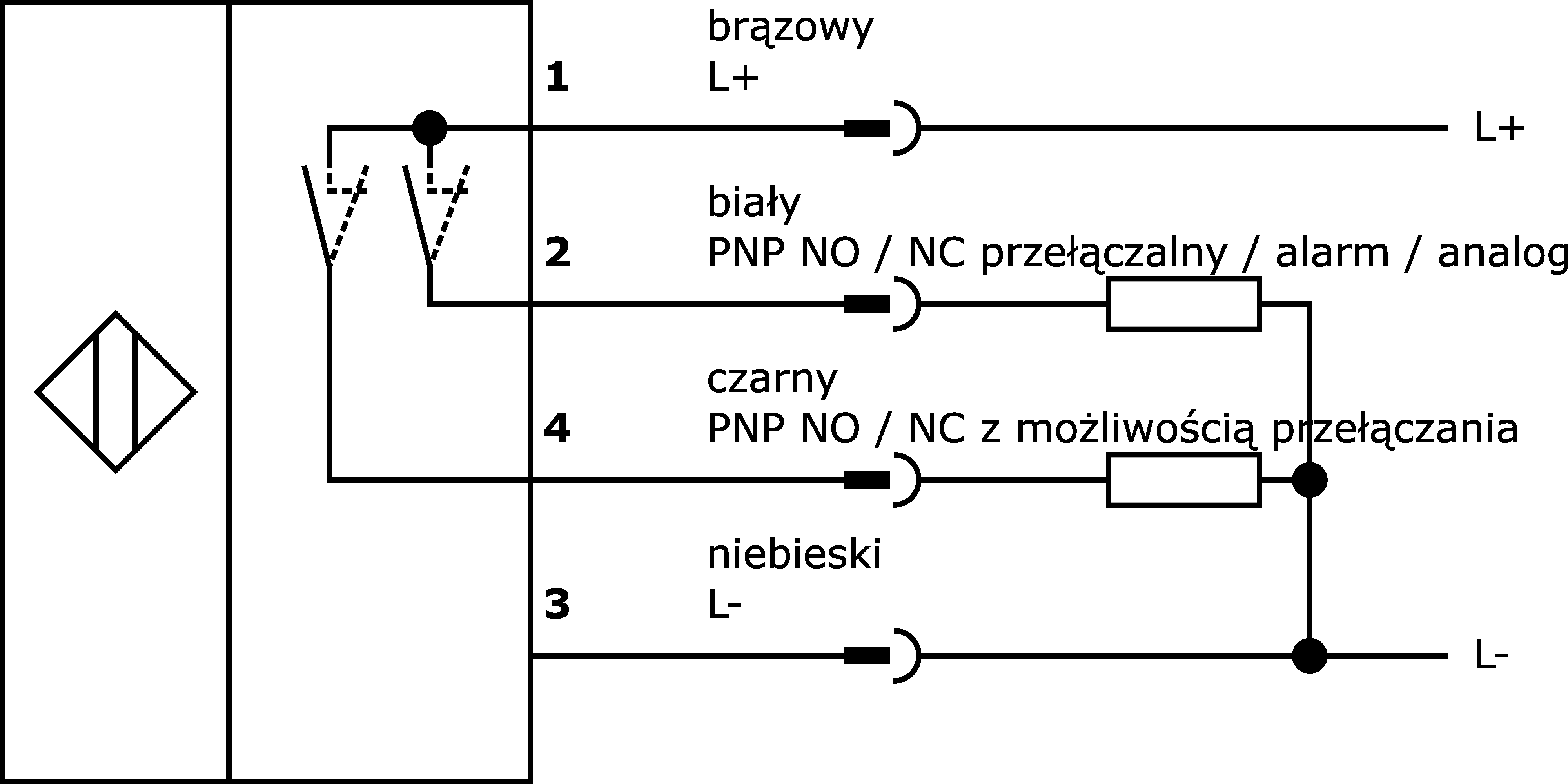

Schemat połączeń
Szkic wymiarowy
Model 3D
Porównaj

Czujniki ciśnienia - Monitor ciśnienia

Czujniki ciśnienia nadają się do pomiaru różnych mediów z wysoką dokładnością. Są one dostępne z wyjściem przełączającym i/lub wyjściem analogowym. W zależności od typu urządzenia, zmierzone wartości mogą być rejestrowane za pomocą oprogramowania komputerowego. Czujniki te są stosowane we wszystkich obszarach, np. w aplikacjach pneumatycznych i hydraulicznych.

Inne właściwości

Zakres funkcji
Pamięć wartości szczytowej
Odpowiedni dla
Media płynne
Wyświetlacz pomiaru
Względny
Temperatura otoczenia
-20 - 80°C
Zastosowania
Zastosowania hydrauliczne, Zastosowania pneumatyczne, Kontrola dwupunktowa

Właściwości elektryczne

Ustawienie początkowe
0 - 10 000hPa
Czas reakcji
5ms
Liczba wyjść przełączających
2
Wykonywanie funkcji przełączania
Styk normalnie zamknięty/normalnie otwarty
Wykonanie wyjścia alarmowego
PNP
Konstrukcja wyjścia analogowego
0 - 10V, 0 - 20 mA, 4 - 20 mA
Projekt połączenia elektrycznego
Złącze wtykowe M12
Konstrukcja wyjścia przełączającego
PNP
Opóźnienie wyłączenia
0 - 20s
Znamionowy prąd przełączania
250mA
Opóźnienie gotowości
2 000ms
Opóźnienie włączenia
0 - 20s
Procedura ustawiania
Oprogramowanie użytkowe, Parametryzacja
Ustawienie końcowe
40 000 - 50 000hPa
Histereza względna
1%
Prąd bez obciążenia
60mA
Zakres pomiaru ciśnienia
0 - 50bar
Metoda pomiaru
Bezwzględny
Liczba biegunów
4
Względne odchylenie liniowości
0,25%
Względna powtarzalność
0,1%
Częstotliwość przełączania
125Hz
Spadek napięcia
2V
Dryft temperatury w całym zakresie pomiarowym
0,2%
Marnowanie czasu
5ms
Tłumienie (wyjście analogowe)
20s
Tłumienie (wartość wyświetlana)
20s
Konfigurowalne funkcje wyjściowe
Funkcja okna, Punkt przełączania, Histereza
Wyświetlacz
Wyświetlacz LED
Odpowiedni jako ogranicznik
Tak
Odpowiedni jako strażnik
Tak
Funkcje ochronne
Ochrona przed zwarciem, Ochrona przed odwrotną polaryzacją
Napięcie robocze
12-32VDC
Podłączenie elektryczne
4-stykowe złącze wtykowe M12

Właściwości mechaniczne

Projekt połączenia procesowego
G1/4 cala A
Projekt
Cylinder gładki
Ciśnienie rozrywające
900bar
Długość gwintu
14mm
Podziałka gwintu
1,34mm
Długość
122mm
Maks. Ciśnienie robocze
75bar
Średnia temperatura
-20 - 80°C
Ciśnienie nominalne
50bar
Klasa ochrony (IP)
IP65
Materiał obudowy
PA 6.6 (tworzywo sztuczne)
Materiał czujnika
Stal nierdzewna 1.4435
Średnica
38mm
Materiał przyłącza procesowego
Stal nierdzewna 1.4435
Materiał komory pomiarowej
Stal nierdzewna 1.4435
wymiary
Ø38 mm, długość 122 mm
Znajdź akcesoria dla DW35311F w tych grupach produktów:

Inne czujniki

Uszczelka 1/4 cala

AD000020
AD000020
Akcesoria ciśnieniowe, uszczelka profilowana G1/4", Ø16,5 mm, wysokość 1,5, guma fluorowęglowa FKM, zielona
5,20 €
Twoja cena
Na żądanie

Montaż

Adapter G1/2"

AD000018
AD000018
Akcesoria ciśnieniowe, adapter, G1/4 - G1/2, długość 24, stal nierdzewna V4A, FKM
40,30 €
Twoja cena
Niedobór zapasów
AD000028
AD000028 - NOWOŚĆ
Akcesoria ciśnieniowe, adapter, G1/4 - G1/2, długość 24, stal ocynkowana, NBR
5,90 €
Twoja cena
Niedobór zapasów

Gniazdo G1/4"

AD000017
AD000017
Akcesoria ciśnieniowe, adapter, G1/4, długość 25, V4A
23,50 €
Twoja cena
Niedobór zapasów

Zacisk montażowy do czujników ciśnienia/temperatury

AY000152
AY000152
Akcesoria czujnika, Ø38 mm, tworzywo sztuczne, do czujnika 38 mm, do montażu na ścianie, mocowanie śrubowe
11,60 €
Twoja cena
W magazynie

Technologia połączeń

4-żyłowe gniazda kablowe M12 z ekranem

VK205321
VK205321
Kabel połączeniowy, 2 m, gniazdo M12 4-stykowe kątowe, wolny koniec kabla, 4x0,34 mm², PUR (poliuretan), Ø5,5 mm, 250 V,…
22,80 €
Twoja cena
W magazynie
VK205325
VK205325
Kabel połączeniowy, 2 m, gniazdo M12 4-stykowe proste, wolny koniec kabla, 4x0,34 mm², PUR (poliuretan), Ø5,5 mm, 250 V,…
22,80 €
Twoja cena
Niedobór zapasów
VK505321
VK505321
Kabel połączeniowy, 5m, gniazdo M12 4-stykowe kątowe, wolna końcówka kabla, 4x0,34mm², PUR (poliuretan), Ø5,5mm, 250V,…
28,40 €
Twoja cena
W magazynie
VK505325
VK505325
Kabel połączeniowy, 5 m, gniazdo M12 4-stykowe proste, wolny koniec kabla, 4x0,34 mm², PUR (poliuretan), Ø5,5 mm, 250 V,…
28,40 €
Twoja cena
W magazynie
VKA05321
VKA05321
Kabel połączeniowy, 10 m, gniazdo M12 4-stykowe kątowe, wolny koniec kabla, 4x0,34 mm², PUR (poliuretan), Ø5,5 mm, 250…
39,10 €
Twoja cena
W magazynie
VKA05325
VKA05325
Kabel połączeniowy, 10 m, gniazdo M12 4-stykowe proste, wolny koniec kabla, 4x0,34 mm², PUR (poliuretan), Ø5,5 mm, 250…
39,10 €
Twoja cena
W magazynie
VKAE5325
VKAE5325
Kabel połączeniowy, 15 m, gniazdo M12 4-stykowe proste, wolny koniec kabla, 4x0,34 mm², PUR (poliuretan), Ø5,5 mm, 250…
50,00 €
Twoja cena
Niedobór zapasów
VKB05321
VKB05321
Kabel połączeniowy, 20 m, gniazdo M12 4-stykowe kątowe, wolny koniec kabla, 4x0,34 mm², PUR (poliuretan), Ø5,5 mm, 250…
60,60 €
Twoja cena
Niedobór zapasów
VKB05325
VKB05325
Kabel połączeniowy, 20 m, gniazdo M12 4-stykowe proste, wolny koniec kabla, 4x0,34 mm², PUR (poliuretan), Ø5,5 mm, 250…
60,60 €
Twoja cena
W magazynie

Adapter 4-stykowe gniazdo M12 / 4-stykowa wtyczka M8

VK000041
VK000041
Adapter, gniazdo M12 4-stykowe proste, wtyczka M8 4-stykowa prosta, 24 V, -25-85°C, IP67, oleje i chłodziwa, obszar…
14,10 €
Twoja cena
W magazynie

Kabel interfejsu Czujniki ciśnienia

AD000011
AD000011
Kabel połączeniowy RS232/USB, 1,5 m, złącze optyczne proste, wtyczka USB-A 4-stykowa prosta
162,00 €
Twoja cena
W magazynie
Klasyfikacja Klasa
eClass-7.0 27200614
eClass-7.1 27200614
eClass-8.0 27200614
eClass-9.0 27200614
eClass-9.1 27200614
ETIM-6.0 EC011478
ETIM-7.0 EC011478
Cecha Wartość
Zgodność z dyrektywą RoHS Tak
Zgodność z REACH Tak
Zgodność z OzDS Tak
Zgodność z POP Tak
Zgodność z TSCA Tak
Grupa produktów IPF 360 czujników ciśnienia
Wymiary opakowania 99 x 60 x 160mm
Masa brutto 370g
Ślad CO2 1,96kg CO₂e
Numer taryfy celnej 90262020
Numer WEEE 40951076
