PRODUTO DESCONTINUADO

DW35311F

DW35311F
Preço de tabela
351,00 €
montante preço desconto
1 351,00 € –
5 340,47 € 3% / 10,53 €
10 333,45 € 5% / 17,55 €
20 322,92 € 8% / 28,08 €
50 308,88 € 12% / 42,12 €
Modelo sucessor: DW50310T
Interface IO-Link, ecrã TFT a cores, gama de pressão 0-60bar
Comparar
Escassa
Sensor de pressão, Ø38mm 122lang, 0-50bar, 12-32V DC, G1/4 "A, 2x PNP NC/NO, 0-10V / 0/4-20mA, conetor M12 de 4 pinos, IP65, PA 6.6 (plástico), Com visor

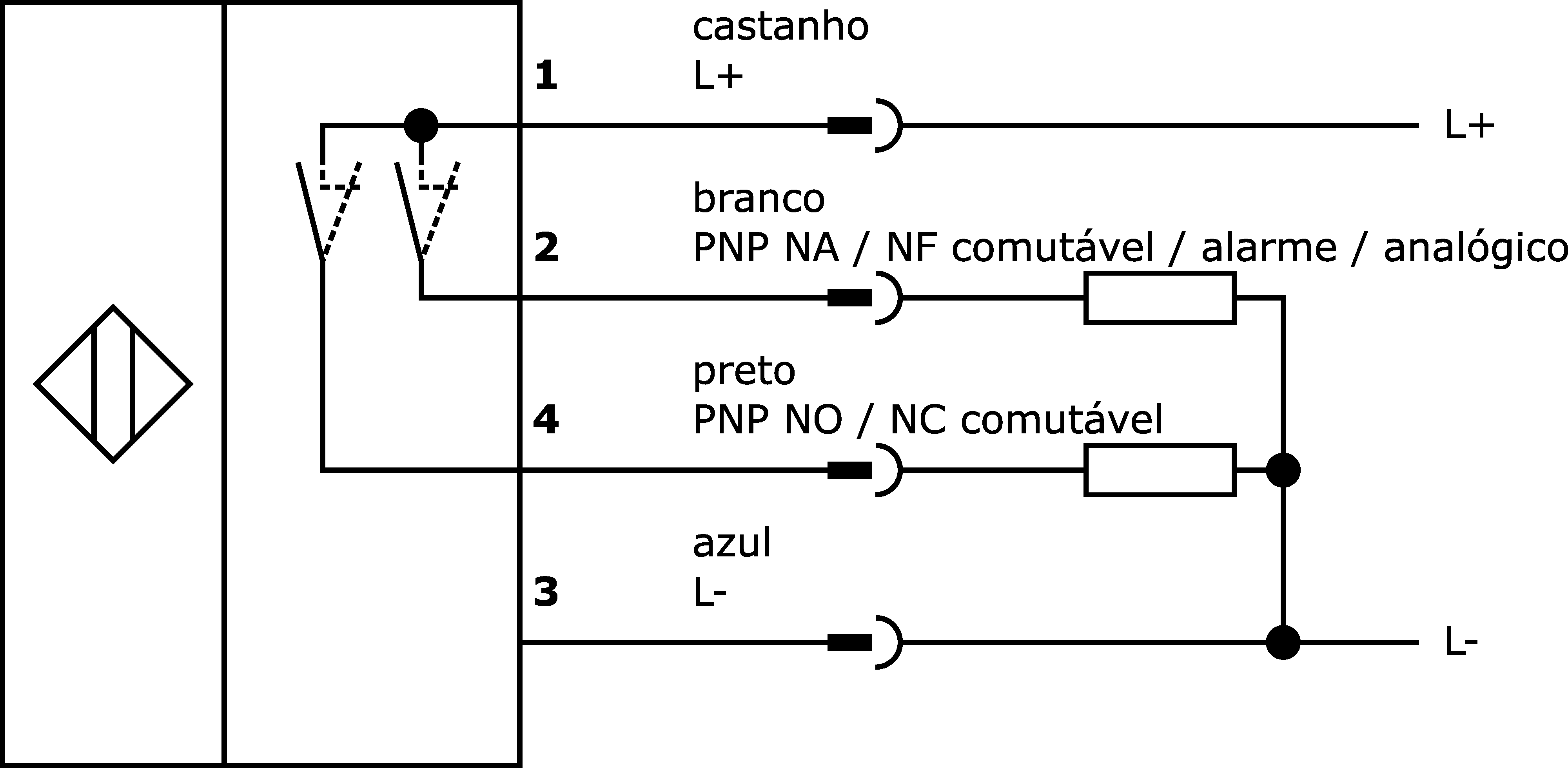

diagrama do circuito
desenho dimensional
Modelo 3D
Comparar

Sensores de pressão - Controlo da pressão

Os sensores de pressão são adequados para medir vários meios com elevada precisão. Estão disponíveis com uma saída de comutação e/ou saída analógica. Dependendo do tipo de dispositivo, os valores medidos podem ser registados através de software para PC. Estes sensores são utilizados em todas as áreas, por exemplo, em aplicações pneumáticas e hidráulicas.

Outras propriedades

Âmbito das funções
Memória de valor de pico
Adequado para
Meios líquidos
Ecrã de medição
Relativamente
Temperatura ambiente
-20 - 80°C
Aplicações
Aplicações hidráulicas, Aplicações pneumáticas, Controlo de dois pontos

Propriedades eléctricas

Definição inicial
0 - 10.000hPa
Tempo de resposta
5ms
Número de saídas de comutação
2
Execução da função de comutação
Normalmente fechado/ normalmente aberto
Execução da saída de alarme
PNP
Versão de saída analógica
0 - 10V, 0 - 20mA, 4 - 20mA
Concepção da ligação eléctrica
Conector M12
Versão de saída de comutação
PNP
Atraso de desactivação
0 - 20s
Corrente nominal de comutação
250mA
Atraso de prontidão
2.000ms
Atraso na ligação
0 - 20s
Procedimento de definição
Software de aplicação, Parametrização
Fixação final
40.000 - 50.000hPa
Histerese relativa
1%
Corrente em vazio
60mA
Pressão do intervalo de medição
0 - 50bar
Método de medição
Sem dúvida
Número de postes
4
Desvio relativo da linearidade
0,25%
Repetibilidade relativa
0,1%
Frequência de comutação
125Hz
Queda de tensão
2V
Desvio de temperatura em toda a gama de medição
0,2%
Tempo de Outono
5ms
Amortecimento (saída analógica)
20s
Amortecimento (valor indicado)
20s
Funções de saída
Função de janela, Ponto de comutação, Histerese
Ecrã
Ecrã LED
Adequado como limitador
Sim
Adequado como protecção
Sim
Funções de proteção
Proteção contra curto-circuitos, Proteção contra inversão de polaridade
Tensão de funcionamento
12-32VDC
Ligação eléctrica
Conector de ficha M12 de 4 pinos

Propriedades mecânicas

Concepção da ligação ao processo
G1/4 polegadas A
Tipo
Cilindro liso
Pressão de ruptura
900bar
Comprimento da rosca
14mm
Passo de linha
1,34mm
Comprimento
122mm
Máx. Pressão de funcionamento
75bar
Temperatura média
-20 - 80°C
Pressão nominal
50bar
Classe de protecção (IP)
IP65
Material do invólucro
PA 6.6 (plástico)
Material do transdutor
Aço inoxidável 1.4435
Diâmetro
38mm
Material da conexão do processo
Aço inoxidável 1.4435
Material da célula de medição
Aço inoxidável 1.4435
Dimensões
Ø38mm, 122mm de comprimento
Pode encontrar acessórios para DW35311F nestes grupos de produtos:

Montagem

Adaptador G1/2"

AD000018
AD000018
Acessórios de pressão, adaptador, G1/4 - G1/2, 24 comprimento, aço inoxidável V4A, FKM
40,30 €
O seu preço
Escassa
AD000028
AD000028 - NOVO
Acessórios de pressão, adaptador, G1/4 - G1/2, 24 comprimentos, aço galvanizado, NBR
5,90 €
O seu preço
Escassa

Clipe de montagem para sensores de pressão

AY000152
AY000152
acessórios sensor, Ø38mm, Plástico, Para sensor 38mm, para Montagem na parede, Montagem com parafusos
11,60 €
O seu preço
Disponível

Manga G1/4"

AD000017
AD000017
Acessórios pressão, adaptador, G1/4, 26lang, V4A
23,50 €
O seu preço
Escassa

Outros sensores

Vedação 1/4

AD000020
AD000020
Acessórios pressão, perfil de vedação G1/4", Ø16,5mm 1,5altura, borracha de fluorocarbono FKM, verde
5,20 €
O seu preço
A pedido

Tecnologia de ligação

Adaptador de tomada M12 de 4 pinos / conector M8 de 4 pinos

VK000041
VK000041
Adaptação, M12 fêmea (tomada) 4 pinos rectos, M8 macho (conector) 4 pinos rectos, 24V, -25-85°C, IP67, Óleo e…
14,10 €
O seu preço
Disponível

Cabo de interface para sensores de pressão

AD000011
AD000011
Cabo de ligação RS232/USB, 1,5 m, optoacoplador recto, USB-A macho (conector) 4 pinos recto
162,00 €
O seu preço
Disponível

Tomadas de cabo M12 4 fios blindadas

VK205321
VK205321
Cabo de ligação, 2m, tomada M12 de 4 pinos em ângulo, extremidade do cabo livre, 4x0,34mm², PUR (poliuretano), Ø5,5mm,…
22,80 €
O seu preço
Disponível
VK205325
VK205325
Cabo de ligação, 2m, tomada M12 de 4 pinos rectos, extremidade do cabo livre, 4x0,34mm², PUR (poliuretano), Ø5,5mm,…
22,80 €
O seu preço
Escassa
VK505321
VK505321
Cabo de ligação, 5m, tomada M12 de 4 pinos em ângulo, extremidade do cabo livre, 4x0,34mm², PUR (poliuretano), Ø5,5mm,…
28,40 €
O seu preço
Disponível
VK505325
VK505325
Cabo de ligação, 5m, tomada M12 de 4 pinos rectos, extremidade do cabo livre, 4x0,34mm², PUR (poliuretano), Ø5,5mm,…
28,40 €
O seu preço
Disponível
VKA05321
VKA05321
Cabo de ligação, 10m, tomada M12 de 4 pinos em ângulo, extremidade do cabo livre, 4x0,34mm², PUR (poliuretano), Ø5,5mm,…
39,10 €
O seu preço
Disponível
VKA05325
VKA05325
Cabo de ligação, 10m, tomada M12 de 4 pinos rectos, extremidade do cabo livre, 4x0,34mm², PUR (poliuretano), Ø5,5mm,…
39,10 €
O seu preço
Disponível
VKAE5325
VKAE5325
Cabo de ligação, 15m, tomada M12 de 4 pinos rectos, extremidade do cabo livre, 4x0,34mm², PUR (poliuretano), Ø5,5mm,…
50,00 €
O seu preço
Escassa
VKB05321
VKB05321
Cabo de ligação, 20m, tomada M12 de 4 pinos em ângulo, extremidade do cabo livre, 4x0,34mm², PUR (poliuretano), Ø5,5mm,…
60,60 €
O seu preço
Escassa
VKB05325
VKB05325
Cabo de ligação, 20m, tomada M12 de 4 pinos rectos, extremidade do cabo livre, 4x0,34mm², PUR (poliuretano), Ø5,5mm,…
60,60 €
O seu preço
Disponível
Classificação Classe
eClass-7.0 27200614
eClass-7.1 27200614
eClass-8.0 27200614
eClass-9.0 27200614
eClass-9.1 27200614
ETIM-6.0 EC011478
ETIM-7.0 EC011478
Imóveis Valor
Conformidade com RoHS Sim
Em conformidade com o REACH Sim
Conformidade com OzDS Sim
Compatível com POP Sim
Em conformidade com a TSCA Sim
Grupo de produtos IPF 360 sensores de pressão
dimensões da embalagem 99 x 60 x 160mm
Peso bruto 370g
Pegada de CO2 1,96kg CO₂e
Número da pauta aduaneira 90262020
Número WEEE 40951076
