Czujniki pojemnościowe - Standardowa odległość robocza
KB180420
| Ilość | Cena | Oszczędności |
|---|---|---|
| 1 | 168,80 € | – |
| 5 | 163,74 € | 3% / 5,06 € |
| 10 | 160,36 € | 5% / 8,44 € |
| 20 | 155,30 € | 8% / 13,50 € |
| 50 | 148,54 € | 12% / 20,26 € |
W magazynie
Czujnik pojemnościowy, M18x1 84long, podtynkowy, Sn: 0,5-10, 10-35V DC, 2x PNP antyrównoległy, złącze wtykowe M12 4-stykowe, IP67, mosiądz niklowany, LED, ustawienie ręczne
W zestawie 2x Matka, 1x Śrubokręt
Porównaj
Czujniki pojemnościowe - Standardowa odległość robocza
Pojemnościowe przełączniki zbliżeniowe to czujniki bezdotykowe. Wykrywają obiekty metalowe i niemetalowe, niezależnie od tego, czy się poruszają, czy nie. Osiągalna odległość przełączania urządzeń zależy od materiału obiektu, jego wymiarów i czułości reakcji ustawionej za pomocą potencjometru. Odporne na wibracje czujniki można zbliżać z boku lub z przodu. Pojemnościowe przełączniki zbliżeniowe są wykorzystywane do wykrywania obecności (np. wykrywanie plomb), pozycjonowania (np. butelki PET), liczenia (np. plastikowe pokrywki), wykrywania poziomu (np. smary) lub pomiaru odległości (np. pomiar grubości) materiałów stałych i płynnych.
Inne właściwości
- Temperatura otoczenia
- -25 - 70°C
- Nośnik odniesienia / obiekt
- Materiał o przenikalności Ɛr=81
- Zapytanie o poziom
- Tak
Właściwości elektryczne
- Liczba wyjść przełączających
- 2
- Wykonywanie funkcji przełączania
- przeciwwartościowy
- Projekt połączenia elektrycznego
- Złącze wtykowe M12
- Konstrukcja wyjścia przełączającego
- PNP
- Znamionowy prąd przełączania
- 250mA
- Procedura ustawiania
- Potencjometr
- Histereza względna
- 15%
- Współczynnik korekcji (szkło)
- 0,6
- Współczynnik korekcji (drewno)
- 0,6
- Współczynnik korekcji (olej)
- 0,5
- Współczynnik korekcji (PVC)
- 0,5
- Odporność na zwarcia
- Tak
- Prąd bez obciążenia
- 15mA
- Liczba biegunów
- 4
- Odległość przełączania
- 0,5 - 10mm
- Częstotliwość przełączania
- 300Hz
- Spadek napięcia
- 2V
- Zabezpieczenie przed odwrotną polaryzacją
- Tak
- Napięcie robocze (DC)
- 10 - 35V
- Konfigurowalne funkcje wyjściowe
- Punkt przełączania
- Wyświetlacz
- Wyświetlacz LED
Właściwości mechaniczne
- Projekt
- Cylinder, gwint
- Długość gwintu
- 55mm
- Podziałka gwintu
- 1mm
- Długość
- 84mm
- Mechaniczne warunki instalacji czujnika
- spłukiwanie
- Powierzchnia
- niklowany
- Klasa ochrony (IP)
- IP67
- Materiał aktywnej powierzchni czujnika
- Tworzywa sztuczne (PTFE)
- Materiał obudowy
- mosiądz
- Wymiar gwintu
- M18
- Średnica
- 18mm
Znajdź akcesoria dla KB180420
w tych grupach produktów:
Tuleja adaptera M18 do Ø20
4-pinowe gniazda kablowe M12, możliwość montażu
System montażowy dla AY000117
W magazynie
4-żyłowe gniazda kablowe M12
Gniazda kablowe Gniazdo M12 z diodą LED Wtyczka M12 4-przewodowa
4-żyłowe gniazda kablowe M12 z diodą LED
System montażu Cylindryczny M18
W magazynie
Tester czujników
Stopnie cofania M12
Niedobór zapasów
Niedobór zapasów
Montaż wspornika głowicy kulowej
W magazynie
W magazynie
Zasilanie 24V DC / 100mA wzmacniacz przełączający
Typ montażu M18
W magazynie
W magazynie
W magazynie
Moduły logiczne M12
Adapter 4-stykowe gniazdo M12 / 4-stykowa wtyczka M8
Gniazda kablowe Gniazdo M12 Wtyk M12 4-przewodowy
Arkusze danych
Rysunki
-
jpgRysunek technicznyJPG-Plik, 310 KB
-
dwg2DDWG-Plik, 83 KB
-
stp3DSTP-Plik, 120 KB
-

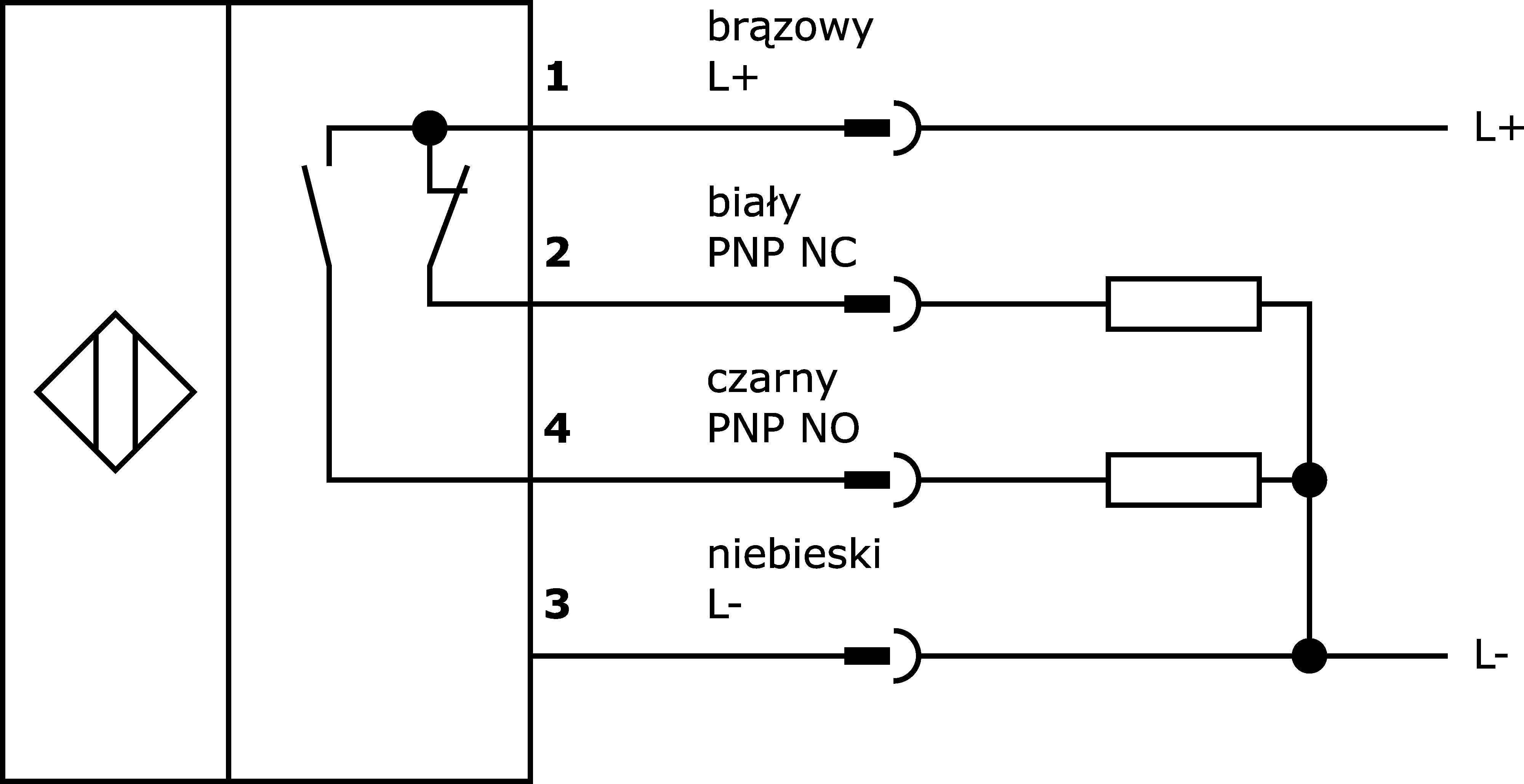

pngSchemat połączenia internetowegoPNG-Plik, 11 KB
Zgodność produktu
-
pdfDeklaracja zgodności UKCAPDF-Plik, 325 KB
-
pdfZgodność materiałowaPDF-Plik, 407 KB
-
pdfDeklaracja zgodności CEPDF-Plik, 255 KB
-
pdfDeklaracja zgodności ULPDF-Plik, 76 KB
-
pdfDeklaracja zgodności CCCPDF-Plik, 73 KB
-
pdfDeklaracja zgodności CSAPDF-Plik, 57 KB
Różne
Linki
| Klasyfikacja | Klasa |
|---|---|
| eClass-7.0 | 27270102 |
| eClass-7.1 | 27270102 |
| eClass-8.0 | 27270102 |
| eClass-9.0 | 27270102 |
| eClass-9.1 | 27270102 |
| ETIM-6.0 | EC002715 |
| ETIM-7.0 | EC002715 |
| Cecha | Wartość |
|---|---|
| Zgodność z dyrektywą RoHS | Tak |
| Zgodność z REACH | Tak |
| Grupa produktów IPF | 243 Czujniki pojemnościowe (różne) |
| Wymiary opakowania | 77 x 25 x 123mm |
| Masa brutto | 80g |
| Numer taryfy celnej | 85365019 |
| Numer WEEE | 40951076 |
