KB180420
| Quantité | Prix | Économies |
|---|---|---|
| 1 | 168,80 € | – |
| 5 | 163,74 € | 3% / 5,06 € |
| 10 | 160,36 € | 5% / 8,44 € |
| 20 | 155,30 € | 8% / 13,50 € |
| 50 | 148,54 € | 12% / 20,26 € |
En stock

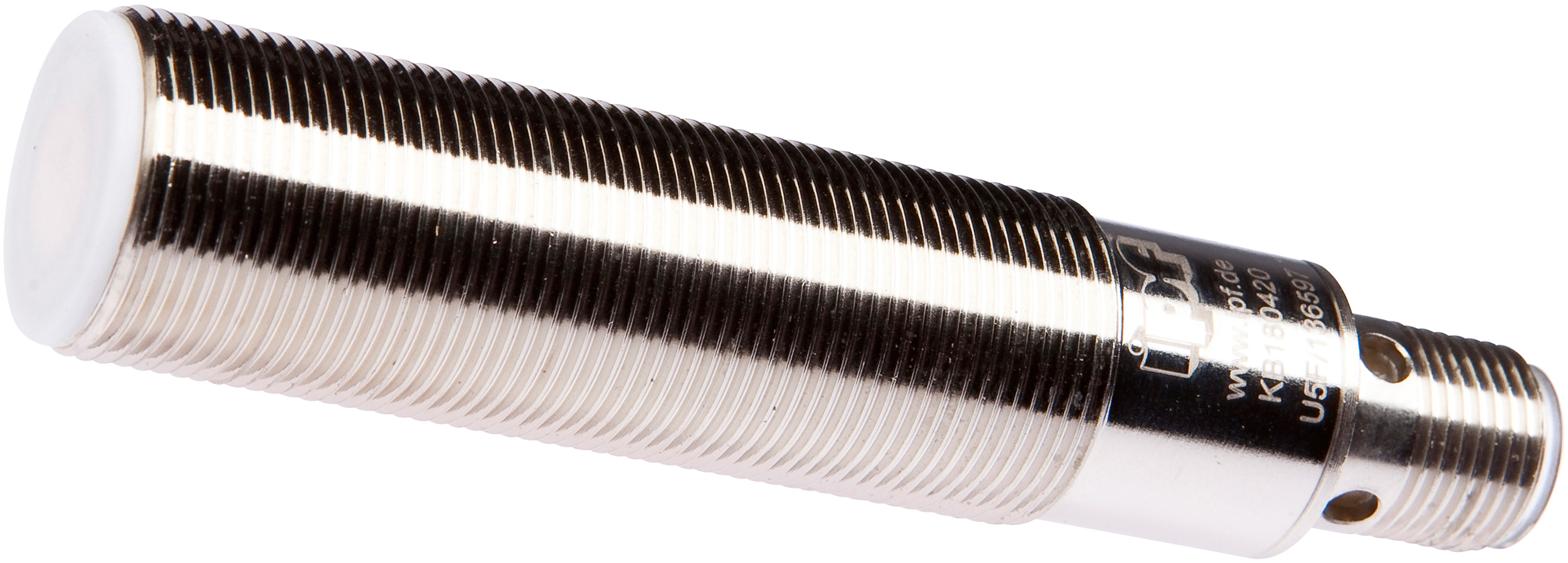

Capteur capacitif, M18x1 84lang, affleurant, Sn : 0,5-10, 10-35V DC, 2x PNP antivalentes, connecteur M12 à 4 pôles, IP67, laiton nickelé, LED, réglage manuel
Y compris 2x Mère, 1x Tournevis
Comparer
Capteurs capacitifs - Distance de commutation normalisée
Les détecteurs de proximité capacitifs sont des capteurs qui fonctionnent sans contact. Ils détectent des objets métalliques et non métalliques, qu'ils soient en mouvement ou non. La distance de détection que les appareils peuvent atteindre dépend du matériau de l'objet, de ses dimensions et de la sensibilité de réponse réglée par un potentiomètre. Les capteurs insensibles aux vibrations peuvent être approchés latéralement ou frontalement. Les détecteurs de proximité capacitifs sont utilisés pour détecter la présence (p. ex. détection de joints), le positionnement (p. ex. bouteilles en PET), le comptage (p. ex. couvercles en plastique), la détection de niveau (p. ex. lubrifiant) ou la mesure de distance (p. ex. mesure d'épaisseur) de matériaux solides et liquides.
Autres caractéristiques
- Température ambiante
- -25 - 70°C
- Milieu de référence / objet
- Matériau avec permittivité Ɛr=81
- Demande de niveau
- Oui
Caractéristiques électriques
- Nombre de sorties de commutation
- 2
- Exécution de la fonction de commutation
- antivalent
- Exécution du raccordement électrique
- Connecteur M12
- Version de la sortie de commutation
- PNP
- Courant de coupure assigné
- 250mA
- Procédure de réglage
- Potentiomètre
- Hystérésis relative
- 15%
- Facteur de correction (verre)
- 0,6
- Facteur de correction (bois)
- 0,6
- Facteur de correction (huile)
- 0,5
- Facteur de correction (PVC)
- 0,5
- Résistant aux courts-circuits
- Oui
- Courant à vide
- 15mA
- Nombre de pôles
- 4
- Distance de commutation
- 0,5 - 10mm
- Fréquence de commutation
- 300Hz
- Chute de tension
- 2V
- Protégé contre l'inversion de polarité
- Oui
- Tension de fonctionnement (DC)
- 10 - 35V
- Fonctions de sortie
- Point de commutation
- Annonce
- Indicateur LED
Propriétés mécaniques
- Forme de construction
- Cylindre, filetage
- Longueur du filetage
- 55mm
- Pas de vis
- 1mm
- Longueur
- 84mm
- Condition de montage mécanique pour le capteur
- à fleur de peau
- Surface
- nickelé
- Indice de protection (IP)
- IP67
- Matériau de la surface active du capteur
- Plastique (PTFE)
- Matériau du boîtier
- Laiton
- Dimension du filetage
- M18
- Diamètre
- 18mm
Trouvez des accessoires pour KB180420
dans ces groupes de produits :
Douille d'adaptation M18 sur Ø20
Prises de câble M12 à 4 pôles à confectionner
Système de montage pour AY000117
En stock
Prises de câble M12 4 fils
Prises de câble Prise M12 avec LED Connecteur M12 4 fils
Prises de câble M12 4 fils avec LED
Système de montage Cylindrique M18
Testeur de capteurs
Marches d'inversion M12
Stock à peine suffisant
Stock à peine suffisant
Fixation de la rotule
Alimentation 24V DC / 100mA Amplificateur de commutation
Fixation modèle M18
En stock
En stock
Modules logiques M12
Adaptateur prise M12 4 pôles / connecteur M8 4 pôles
Prises de câble Prise M12 Connecteur M12 4 fils
Fiches techniques
-
pdfFiche technique du cataloguePDF-Fichier, 2.9 MB
-
pdfFiche technique automatiquePDF-Fichier, 669 KB
Dessins
-

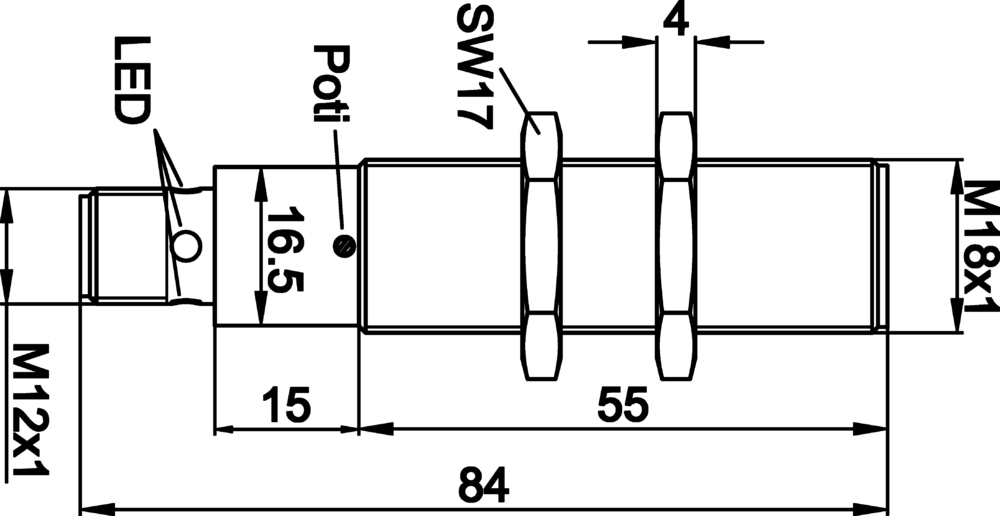

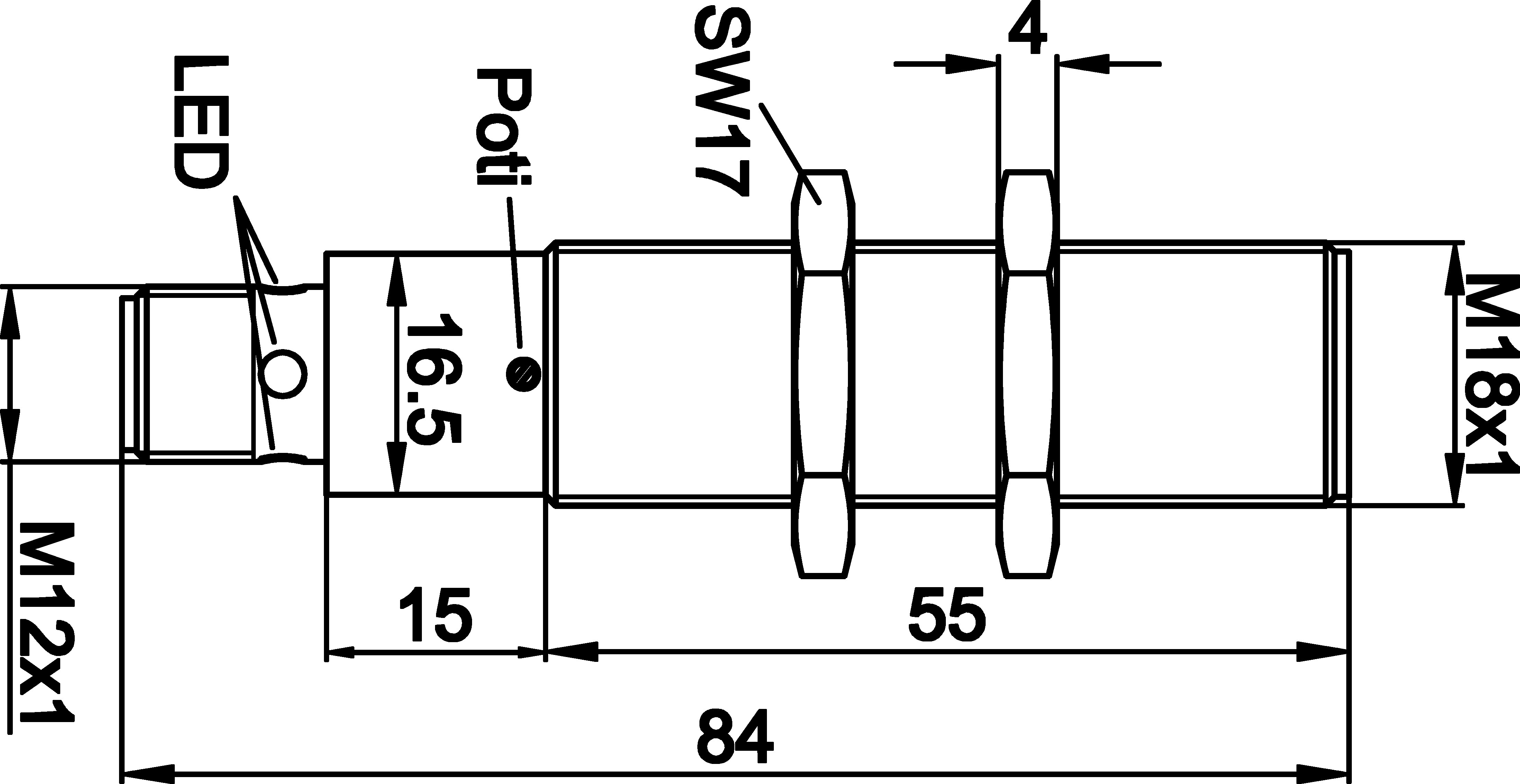

jpgDessin techniqueJPG-Fichier, 310 KB
-
