Technique de raccordement - Niveaux d'inversion
VY030224
| Quantité | Prix | Économies |
|---|---|---|
| 1 | 69,80 € | – |
| 5 | 67,71 € | 3% / 2,09 € |
| 10 | 66,31 € | 5% / 3,49 € |
| 20 | 64,22 € | 8% / 5,58 € |
| 50 | 61,42 € | 12% / 8,38 € |
Stock à peine suffisant

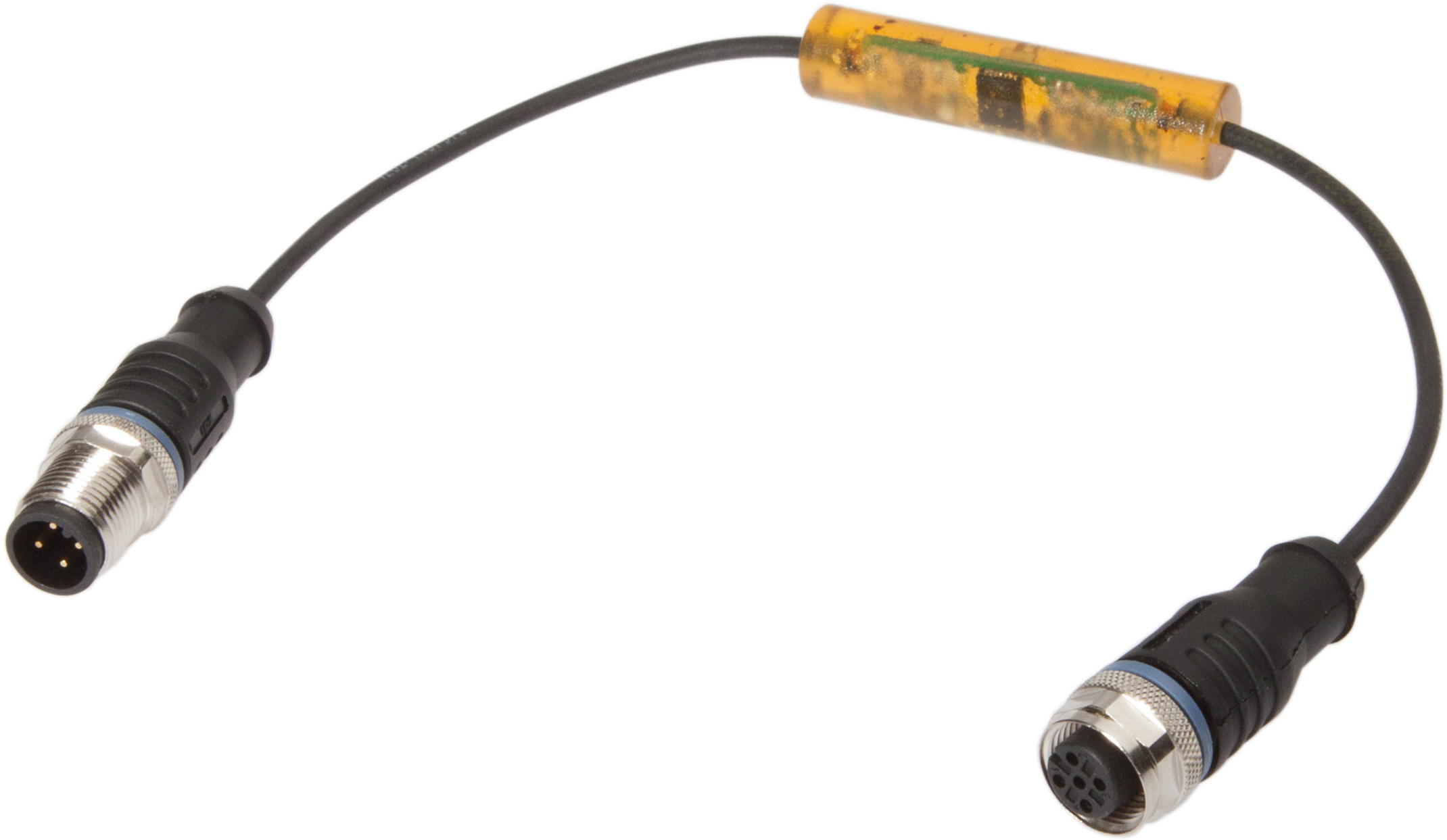

Inversion du signal, 10-35V DC, 1x NC/NO, M12 à 3 points 0,3m, IP67, plastique
Comparer
Technique de raccordement - Niveaux d'inversion
Nos relais temporisés / prolongateurs d'impulsions multifonctionnels sont une véritable alternative pour résoudre de nombreux problèmes de commande à petite échelle. Il est par exemple possible de retarder l'activation ou la désactivation des signaux d'entrée après un temps prédéfini. Pour réduire les stocks, il existe des relais multifonctionnels qui, outre les fonctions déjà mentionnées, maîtrisent également des modes de fonctionnement tels que la commutation à l'enclenchement, la formation d'impulsions ou la commutation par impulsions. En outre, une commutation étoile/triangle pour les contacteurs de charge est également intégrée dans la commande de démarrage du moteur. L'inversion de la logique de commutation ou de la polarité est possible grâce à nos étages d'inversion de signal / extensions rapides. Ceux-ci se distinguent par des temps de réponse extrêmement courts et une fréquence de commutation élevée. En tant que circuit d'entrée pour un API, ces appareils sont idéaux pour détecter de brèves inversions de signaux ou des changements de niveau.
Autres caractéristiques
- Température ambiante
- -25 - 70°C
Caractéristiques électriques
- Nombre de sorties, non temporisées, inverseurs
- 0
- Nombre de sorties, retardées, à ouverture
- 0
- Nombre de sorties, retardées, à fermeture
- 0
- Nombre de contacts en tant que changeur
- 0
- Nombre d'ouvreurs
- 1
- Nombre de sorties de commutation
- 1
- Nombre de contacts à fermeture
- 0
- Type de traitement du signal
- Inversion du signal
- Exécution du signal d'entrée
- PNP
- Type de contact à fiche Raccordement A
- Female (prise femelle)
- Type de contact à fiche Raccordement B
- Male (connecteur)
- Exécution de la fonction de commutation
- Contact à ouverture/fermeture
- Version de la sortie de commutation
- PNP
- Exécution de l'entrée de signal A
- PNP
- Version raccordement électrique A
- M12
- Version raccordement électrique B
- M12
- Courant de coupure assigné
- 150mA
- Résistant aux courts-circuits
- Oui
- Courant à vide
- 20mA
- Nombre de pôles Raccordement A
- 3
- Nombre de pôles Raccordement B
- 4
- Fréquence de commutation
- 10 000Hz
- Tension de commutation
- 35V
- Tension de fonctionnement (DC)
- 10 - 35V
- Annonce
- Indicateur LED
Propriétés mécaniques
- Longueur du câble
- 0,3m
- Entrée de câble Connecteur A
- droit
- Entrée de câble Connecteur B
- droit
- Type de montage
- Montage direct
- Indice de protection (IP)
- IP67
- Matériau du boîtier
- Plastique
Trouvez des accessoires pour VY030224
dans ces groupes de produits :
Adaptateur prise M12 3 pôles / connecteur M8 3 pôles
Prises de câble M12 3 fils
Gaine de protection
Prises de câble Prise M12 Connecteur M12 4 fils
Prises de câble M8 Prise M12 Connecteur 3 fils
Stock à peine suffisant
Prises de câble Prise M12 Connecteur M8 3 fils
Fiches techniques
-
pdfFiche technique du cataloguePDF-Fichier, 1.2 MB
-
pdfFiche technique automatiquePDF-Fichier, 565 KB
Dessins
Conformité du produit
-
pdfDéclaration de conformité UKCAPDF-Fichier, 324 KB
-
pdfConformité des matériauxPDF-Fichier, 406 KB
-
pdfDéclaration de conformité CEPDF-Fichier, 253 KB
-
pdfDéclaration de conformité ULPDF-Fichier, 76 KB
-
pdfDéclaration de conformité CCCPDF-Fichier, 73 KB
-
pdfDéclaration de conformité CSAPDF-Fichier, 57 KB
Divers
| Classification | Classe |
|---|---|
| eClass-7.0 | 27210990 |
| eClass-7.1 | 27210990 |
| eClass-8.0 | 27210990 |
| eClass-9.0 | 27210990 |
| eClass-9.1 | 27210990 |
| ETIM-6.0 | EC011231 |
| ETIM-7.0 | EC011231 |
| Caractéristique | Valeur |
|---|---|
| Conforme à la directive RoHS | Oui |
| Conforme à REACH | Oui |
| Groupe de produits IPF | 800 Divers |
| Dimensions de l'emballage | 77 x 25 x 123mm |
| Poids brut | 38g |
| Numéro de tarif douanier | 85365005 |
| Numéro WEEE | 40951076 |
