Technique de raccordement - Prises / fiches de câble confectionnées des deux côtés

VK200F84

VK200F84
Prix catalogue
14,50 €
En stock

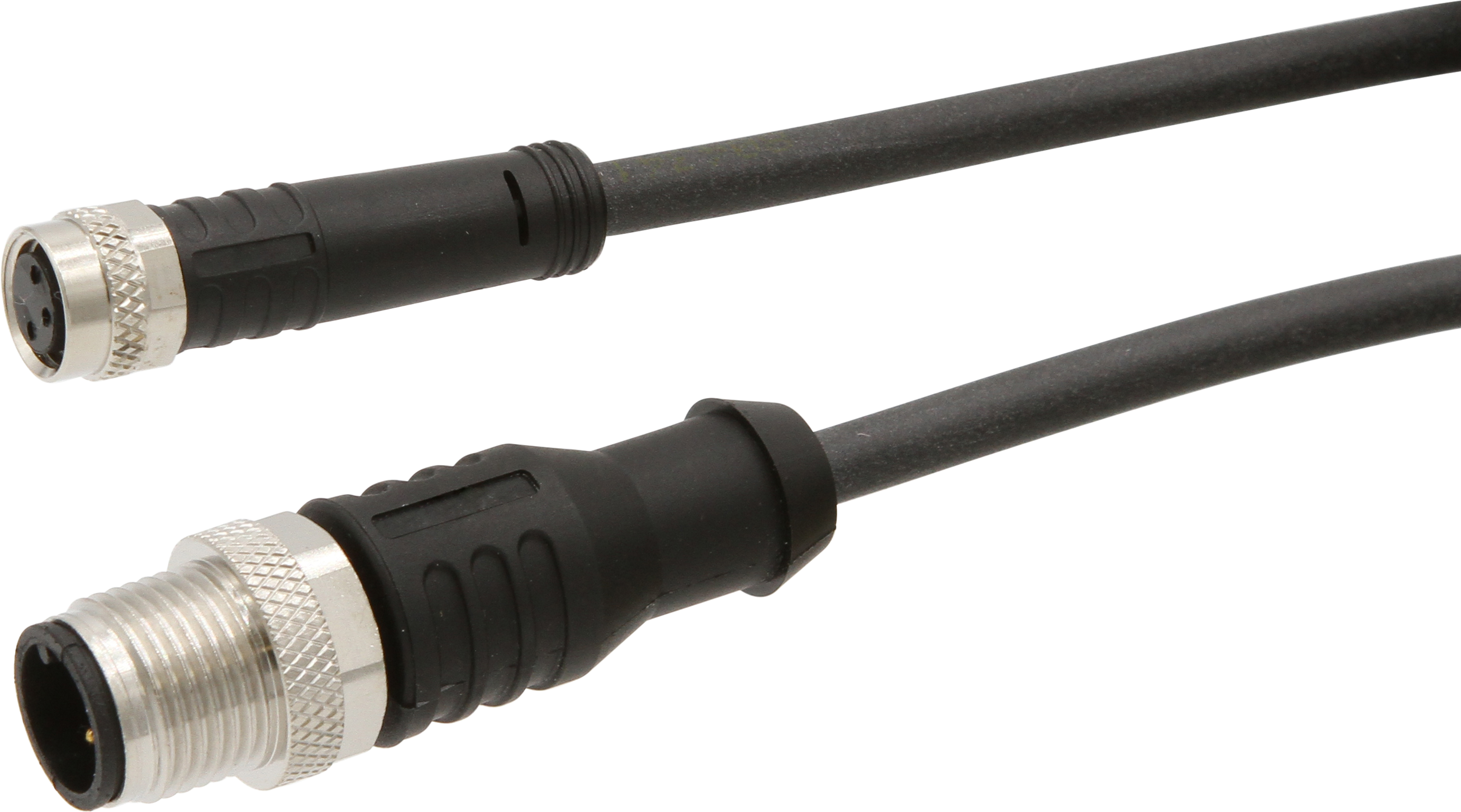

Câble de raccordement, 2m, prise M8 3 pôles droit, prise M12 3 pôles droit, 3x0,34mm², PUR (polyuréthane), 60V, IP67, résistant aux chaînes porte-câbles et à la torsion, huiles et réfrigérants lubrifiants, domaine de soudage, sans silicone
Schéma de connexion
Comparer

Technique de raccordement - Prises / fiches de câble confectionnées des deux côtés

Ce câble de raccordement a des connexions pré-confectionnées aux deux extrémités. Il permet d'intégrer à moindre coût des terminaux avec une connexion enfichable via un répartiteur ou un module logique.

.

Autres caractéristiques

Résistant aux flammes
selon EN 60332-2-2

Caractéristiques électriques

Type de contact à fiche Raccordement A
Female (prise femelle)
Type de contact à fiche Raccordement B
Male (connecteur)
Version raccordement électrique A
M8
Version raccordement électrique B
M12
Nombre de pôles Raccordement A
3
Nombre de pôles Raccordement B
3
Codage Connexion A
A
Codage port B
A

Propriétés mécaniques

Structure des conducteurs
42 x 0,1mm
Section de conducteur
0,34mm²
Nombre de fils
3
Longueur du câble
2m
Entrée de câble Connecteur A
droit
Entrée de câble Connecteur B
droit
Couple de serrage maximal Raccord A
0,6Nm
Couple de serrage maximal Raccord B
1Nm
Cycles de pliage
5 millions de cycles
Indice de protection (IP)
IP67
Cycles de torsion
+/-360°/m, ≥ 2 millions de cycles
Matériau de la gaine de câble
Température extérieure admissible du câble, pose fixe
-25 - 80°C
Matériau du raccord
Laiton
