Czujniki optyczne - Czujniki przelotowe Nadajnik
OS160070
| Ilość | Cena | Oszczędności |
|---|---|---|
| 1 | 123,80 € | – |
| 5 | 120,09 € | 3% / 3,71 € |
| 10 | 117,61 € | 5% / 6,19 € |
| 20 | 113,90 € | 8% / 9,90 € |
| 50 | 108,94 € | 12% / 14,86 € |
Niedobór zapasów
Czujnik optyczny, czujnik przelotowy Nadajnik, 35x35x12mm, Sn: 6m, 10-30V DC, złącze M8 4-stykowe, IP67, odlew cynkowy+PMMA, światło czerwone niespolaryzowane
Porównaj
Czujniki optyczne - Czujniki przelotowe Nadajnik
Czujniki optyczne działają bezdotykowo. Wykrywają obiekty niezależnie od ich właściwości (np. kształtu, koloru, struktury powierzchni, materiału). Podstawowy tryb działania opiera się na transmisji i odbiorze światła. Istnieją trzy różne typy czujników: 1. czujnik przelotowy składa się z dwóch oddzielnych urządzeń, nadajnika i odbiornika, które są ustawione względem siebie. Jeśli wiązka światła między dwoma urządzeniami zostanie przerwana, wyjście przełączające zintegrowane z odbiornikiem zmienia swój stan. 2 W przypadku czujnika odblaskowego nadajnik i odbiornik znajdują się w jednym urządzeniu. Nadawana wiązka światła jest odbijana do odbiornika przez odbłyśnik zamontowany naprzeciwko. Gdy tylko wiązka światła zostanie przerwana, wyjście przełączające zintegrowane z urządzeniem zmienia swój stan. 3. W przypadku czujnika światła nadajnik i odbiornik znajdują się w jednym urządzeniu. Nadawana wiązka światła jest odbijana przez wykrywany obiekt. Gdy tylko odbiornik wykryje odbite światło, wyjście przełączające zintegrowane z urządzeniem zmienia swój stan.
Inne właściwości
- Funkcje specjalne
- z wejściem testowym
- Temperatura otoczenia
- -25 - 65°C

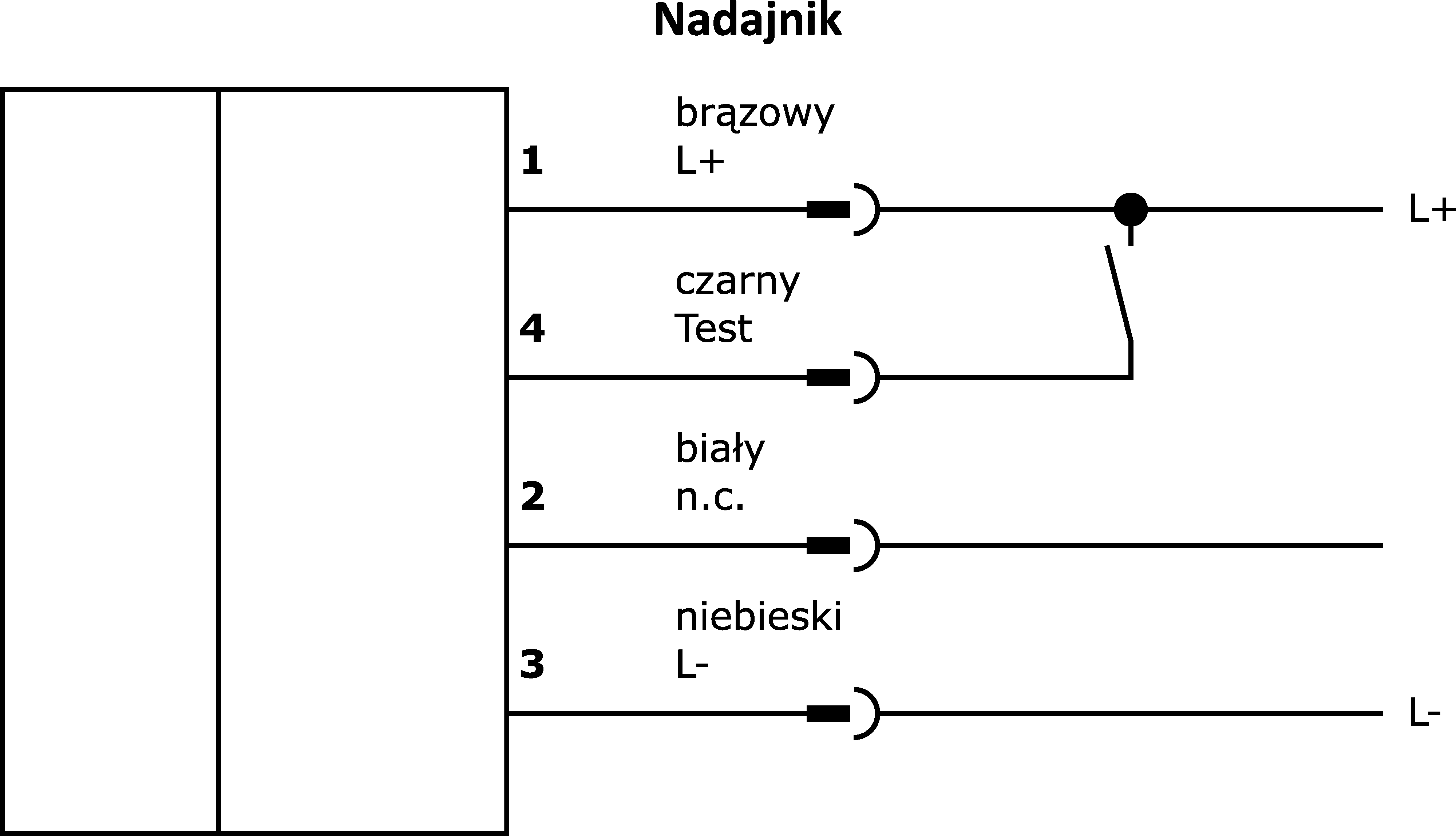

Właściwości elektryczne
- Projekt połączenia elektrycznego
- Złącze wtykowe M8
- Prąd bez obciążenia
- 30mA
- Przetwornik prądu w obwodzie otwartym
- 30mA
- Liczba biegunów
- 4
- Odległość przełączania
- 0 - 6 000mm
- Funkcje ochronne
- Ochrona przed odwrotną polaryzacją
Właściwości mechaniczne
- Projekt
- Prostopadłościan
- Szerokość
- 12,4mm
- Wysokość
- 35mm
- Długość
- 35mm
- Klasa ochrony (IP)
- IP67
- Materiał aktywnej powierzchni czujnika
- Tworzywa sztuczne (PMMA)
- Materiał obudowy
- Odlew cynkowy
Właściwości optyczne
- Rodzaj światła
- Światło czerwone niespolaryzowane
- Kształt wiązki światła
- Punkt
- Długość fali czujnika
- 660nm
Znajdź akcesoria dla OS160070
w tych grupach produktów:
Montaż
System montażowy dla AY000118
Niedobór zapasów
Typ montażu 16
W magazynie
Nadajnik / odbiornik
Odbiornik dla OS160070
Technologia połączeń
4-przewodowe gniazda kablowe M8
Gniazda kablowe Gniazdo M8 Wtyczka M12 4-przewodowe
Gniazda kablowe Gniazdo M8 Wtyk M8 4-przewodowy
Konfigurowalne 4-biegunowe gniazda kablowe M8
Arkusze danych
Instrukcje
Rysunki
Zgodność produktu
-
pdfDeklaracja zgodności ULPDF-Plik, 98 KB
-
pdfDeklaracja zgodności UKCAPDF-Plik, 324 KB
-
pdfZgodność materiałowaPDF-Plik, 482 KB
-
pdfDeklaracja zgodności UEPDF-Plik, 255 KB
-
pdfDeklaracja zgodności CCCPDF-Plik, 248 KB
-
pdfDeklaracja zgodności CSAPDF-Plik, 243 KB
Ulotka produktu
Biała księga
| Klasyfikacja | Klasa |
|---|---|
| eClass-7.0 | 27270901 |
| eClass-7.1 | 27270901 |
| eClass-8.0 | 27270901 |
| eClass-9.0 | 27270901 |
| eClass-9.1 | 27270901 |
| ETIM-6.0 | EC002716 |
| ETIM-7.0 | EC002716 |
| Cecha | Wartość |
|---|---|
| Zgodność z dyrektywą RoHS | Tak |
| Zgodność z REACH | Tak |
| Numer homologacji UL / CSA | E486083 |
| Zgodność z OzDS | Tak |
| Zgodność z POP | Tak |
| Zgodność z TSCA | Tak |
| Grupa produktów IPF | 100 Czujniki optyczne |
| Wymiary opakowania | 77 x 25 x 123mm |
| Masa brutto | 60g |
| Ślad CO2 | 0,21kg CO₂e |
| Numer taryfy celnej | 85365019 |
| Numer WEEE | 40951076 |
