Optické senzory - Jednocestné světelné závory – vysílače
OS160070
| Množství | Cena | Úspory |
|---|---|---|
| 1 | 123,80 € | – |
| 5 | 120,09 € | 3% / 3,71 € |
| 10 | 117,61 € | 5% / 6,19 € |
| 20 | 113,90 € | 8% / 9,90 € |
| 50 | 108,94 € | 12% / 14,86 € |
Malé skladové zásoby
Senzor Optický, průchozí senzor vysílač, 35x35x12mm, Sn: 6m, 10-30V DC, konektor M8 4-pin, IP67, zinkový odlitek + PMMA, červené nepolarizované světlo
Porovnat
Optické senzory - Jednocestné světelné závory – vysílače
Optické snímače pracují bezkontaktně. Zachycují objekty bez ohledu na jejich vlastnosti (např. tvar, barvu, strukturu povrchu, materiál). Jejich základní funkčnost je založena na přenosu a příjmu světla. Rozlišují se tři varianty: 1. Jednocestná světelná závora se skládá ze dvou oddělených zařízení, vysílače a přijímače, které jsou navzájem sladěny. Když je světelný paprsek mezi oběma zařízeními přerušen, spínací výstup integrovaný v přijímači mění jeho stav. 2. V případě odrazové světelné závory se vysílač a přijímač nacházejí v jednom zařízení. Vysílaný světelný paprsek je odrazen reflektorem, který je namontován na přijímači. Jakmile je světelný paprsek přerušený, přepínací výstup integrovaný do zařízení změní jeho stav. 3. V případě světelného tlačítka se vysílač a přijímač nachází v jednom zařízení. Vysílaný světelný paprsek se odráží od objektu, který je detekován. Jakmile přijímač detekuje odražené světlo, spínací výstup integrovaný v přístroji změní jeho stav.
Elektrické vlastnosti

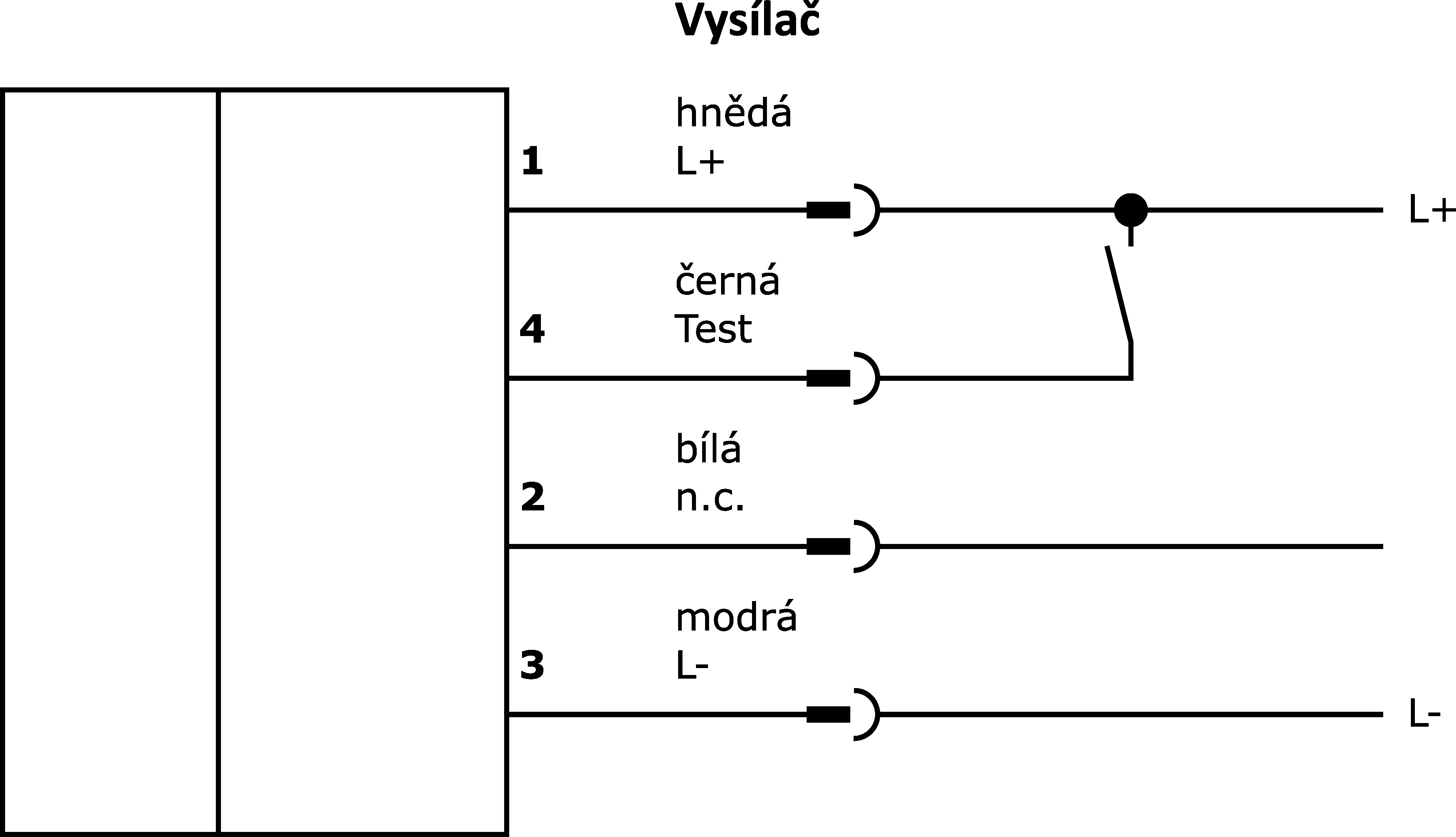

- Provedení elektrické přípojky
- Konektor M8
- Proud naprázdno
- 30mA
- Vysílač proudu naprázdno
- 30mA
- Počet pinů
- 4
- Snímací rozsah
- 0 - 6 000mm
Mechanické vlastnosti
- Design
- Kvádr
- Šířka
- 12,4mm
- Výška
- 35mm
- Délka
- 35mm
- Druh krytí (IP)
- IP67
- Materiál aktivní plochy snímače
- Plast (PMMA)
- Materiál krytu
- Zinkový tlakový odlitek
Optické vlastnosti
- Druh světla
- Červené světlo nepolarizované
- Tvar světelného paprsku
- Bod
- Vlnová délka snímače
- 660nm
Ostatní vlastnosti
- Zvláštnosti
- s testovacím vstupem
- Okolní teplota
- -25 - 65°C
Příslušenství pro OS160070
najdete v těchto produktových skupinách:
Montáž
Montážní systém pro AY000118
Malé skladové zásoby
Upevnění design 16
Na skladě
Technologie připojení
Připojovací kabely M8 4pólový sériová produkce
Připojovací kabely M8 4žilnatý
Připojovací kabely M8-zásuvka M12-konektor 4žilnatý
Připojovací kabely M8-zásuvka M8-konektor 4žilnatý
Vysílač / přijímač
Přijímač pro OS160070
Katalogové listy
-
pdfKatalogový list technických údajůPDF-Soubor, 1.2 MB
-
pdfIndividuální datový listPDF-Soubor, 1.5 MB
Manuály
Rozměrové výkresy
Shoda výrobku
-
pdfProhlášení o shodě ULPDF-Soubor, 98 KB
-
pdfProhlášení o shodě UKCAPDF-Soubor, 324 KB
-
pdfShoda materiáluPDF-Soubor, 482 KB
-
pdfEU prohlášení o shoděPDF-Soubor, 254 KB
-
pdfProhlášení o shodě CEPDF-Soubor, 248 KB
-
pdfProhlášení o shodě CSAPDF-Soubor, 243 KB
Leták produktu
Bílá kniha
| Klasifikace | Třída |
|---|---|
| eClass-7.0 | 27270901 |
| eClass-7.1 | 27270901 |
| eClass-8.0 | 27270901 |
| eClass-9.0 | 27270901 |
| eClass-9.1 | 27270901 |
| ETIM-6.0 | EC002716 |
| ETIM-7.0 | EC002716 |
| Vlastnost | Hodnota |
|---|---|
| V souladu s RoHS | Ano |
| V souladu s REACH | Ano |
| Číslo schválení UL / CSA | E486083 |
| V souladu s ODS | Ano |
| V souladu s POP | Ano |
| TSCA konformita | Ano |
| Skupina produktů IPF | 100 Optické senzory |
| Rozměry balení | 77 x 25 x 123mm |
| Hrubá váha | 60g |
| 0,21kg CO₂e | |
| Číslo zboží | 85365019 |
| WEEE číslo | 40951076 |
