Czujniki optyczne - Przycisk z funkcją tłumienia tła
OTQ4C239
| Ilość | Cena | Oszczędności |
|---|---|---|
| 1 | 151,90 € | – |
| 5 | 147,34 € | 3% / 4,56 € |
| 10 | 144,31 € | 5% / 7,60 € |
| 20 | 139,75 € | 8% / 12,15 € |
| 50 | 133,67 € | 12% / 18,23 € |
W magazynie
Czujnik optyczny, przycisk, 45x6.2x4mm, Sn: 30, 11-30V DC, 1x PNP/NPN push/pull, wtyczka kabla M8 3-pin 0.3m PVC, IP65, tworzywo ASA+PMMA, 1kHz, światło czerwone niespolaryzowane, punktowy
Porównaj
Czujniki optyczne - Przycisk z funkcją tłumienia tła
Czujniki optyczne działają bezdotykowo. Wykrywają obiekty niezależnie od ich właściwości (np. kształtu, koloru, struktury powierzchni, materiału). Podstawowy tryb działania opiera się na transmisji i odbiorze światła. Istnieją trzy różne typy czujników: 1. czujnik przelotowy składa się z dwóch oddzielnych urządzeń, nadajnika i odbiornika, które są ustawione względem siebie. Jeśli wiązka światła między dwoma urządzeniami zostanie przerwana, wyjście przełączające zintegrowane z odbiornikiem zmienia swój stan. 2 W przypadku czujnika odblaskowego nadajnik i odbiornik znajdują się w jednym urządzeniu. Nadawana wiązka światła jest odbijana do odbiornika przez odbłyśnik zamontowany naprzeciwko. Gdy tylko wiązka światła zostanie przerwana, wyjście przełączające zintegrowane z urządzeniem zmienia swój stan. 3. W przypadku czujnika światła nadajnik i odbiornik znajdują się w jednym urządzeniu. Nadawana wiązka światła jest odbijana przez wykrywany obiekt. Gdy tylko odbiornik wykryje odbite światło, wyjście przełączające zintegrowane z urządzeniem zmienia swój stan.
Inne właściwości
- Zakres funkcji
- Tłumienie zakłóceń
- Temperatura otoczenia
- -10 - 50°C
- Nośnik odniesienia / obiekt
- Materiał o współczynniku odbicia 90%
Właściwości elektryczne
- Czas reakcji
- 0,5ms
- Liczba wyjść przełączających
- 1
- Rodzaj funkcji przełączania
- Zwykle otwarty (NO dla PNP) Zwykle zamknięty (NC dla NPN)

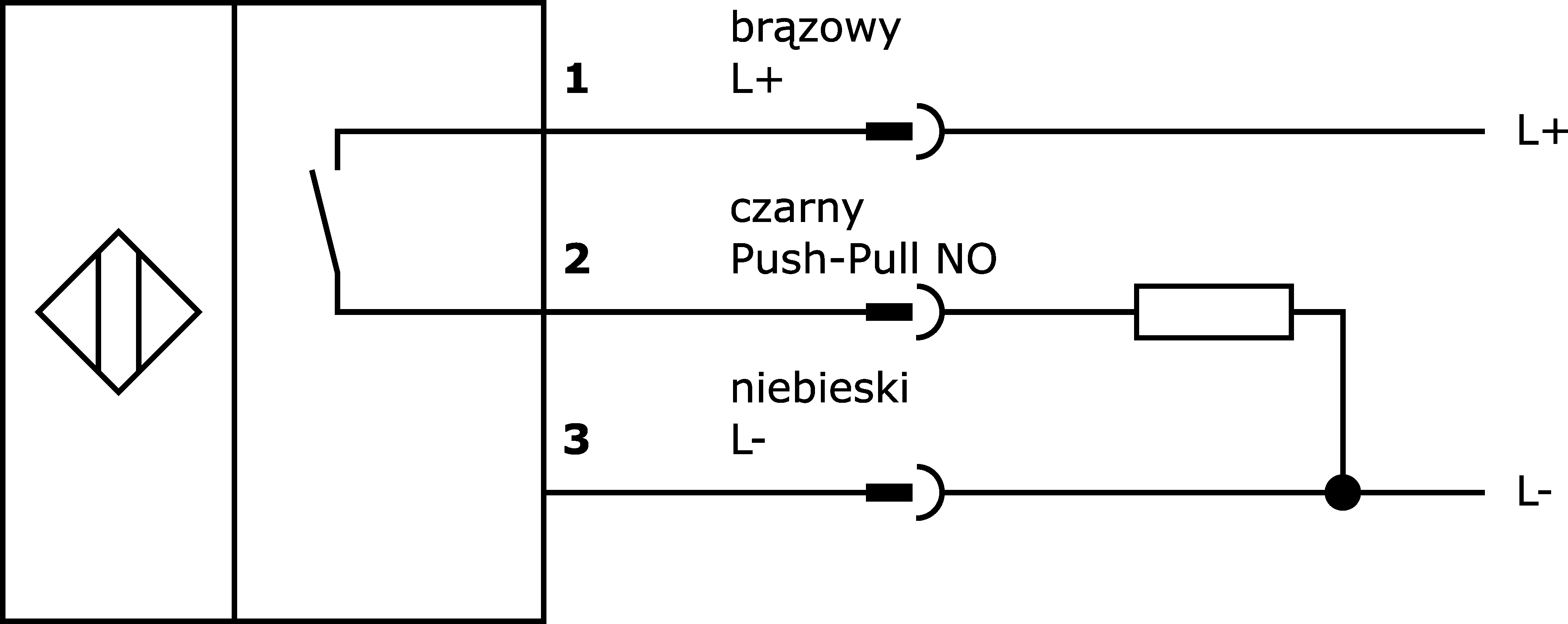

- Rodzaj połączenia elektrycznego
- Złącze kablowe M8
- Konstrukcja wyjścia przełączającego
- Push/pull
- Znamionowy prąd przełączania
- 50mA
- Zasada działania
- tłumienie tła
- Prąd bez obciążenia
- 30mA
- Liczba biegunów
- 3
- Odległość przełączania
- 30mm
- Częstotliwość przełączania
- 1 000Hz
- Spadek napięcia
- 2V
- Funkcja dotykowa
- przełączanie świateł
- Marnowanie czasu
- 0,5ms
- Wyświetlacz
- Wyświetlacz LED
- Funkcje ochronne
- Ochrona przed zwarciem, Ochrona przed odwrotną polaryzacją
Właściwości mechaniczne
- Przekrój przewodu
- 0,1mm²
- Liczba rdzeni
- 3
- Projekt
- Prostopadłościan
- Szerokość
- 4mm
- Wysokość
- 45mm
- Długość kabla
- 0,3m
- Długość
- 6,2mm
- Maksymalny moment dokręcania
- 0,25Nm
- Klasa ochrony (IP)
- IP65
- Materiał aktywnej powierzchni czujnika
- Tworzywa sztuczne (PMMA)
- Materiał obudowy
- Plastic ASA
- Materiał osłony kabla
- Tworzywo sztuczne (PVC)
Właściwości optyczne
- Rodzaj światła
- Światło czerwone niespolaryzowane
- Kształt wiązki światła
- Punkt
- Długość fali czujnika
- 660nm
Znajdź akcesoria dla OTQ4C239
w tych grupach produktów:
Inne czujniki
Teflonowa nasadka ochronna M8
Montaż
Klips mocujący wtyk/gniazdo M8
W magazynie
Styl montażu OTQ4
W magazynie
Niedobór zapasów
W magazynie
System montażowy dla AY000116
W magazynie
Technologia połączeń
3-przewodowe gniazda kablowe M8
3-żyłowe gniazda kablowe M8 z diodą LED
Adapter gniazdo M8 3-pin / wtyczka M8 4-pin
Konfigurowalne 3-biegunowe gniazda kablowe M8
Wąż ochronny
Zacisk kroku wstecznego
Arkusze danych
Rysunki
Zgodność produktu
-
pdfDeklaracja zgodności UKCAPDF-Plik, 474 KB
-
pdfZgodność materiałowaPDF-Plik, 478 KB
-
pdfDeklaracja zgodności UEPDF-Plik, 257 KB
-
pdfDeklaracja zgodności ULPDF-Plik, 254 KB
-
pdfDeklaracja zgodności CCCPDF-Plik, 248 KB
-
pdfDeklaracja zgodności CSAPDF-Plik, 243 KB
Ulotka produktu
-
pdfFlyer unique sensor solutionsPDF-Plik, 2.6 MB
-
pdfRozwiązania czujników dla przemysłu filmowegoPDF-Plik, 2.7 MB
-
pdfProdukty, które inspirująPDF-Plik, 8.5 MB
Biała księga
Przykłady zastosowań
| Klasyfikacja | Klasa |
|---|---|
| eClass-7.0 | 27270904 |
| eClass-7.1 | 27270904 |
| eClass-8.0 | 27270904 |
| eClass-9.0 | 27270904 |
| eClass-9.1 | 27270904 |
| ETIM-6.0 | EC002719 |
| ETIM-7.0 | EC002719 |
| Cecha | Wartość |
|---|---|
| Zgodność z dyrektywą RoHS | Tak |
| Zgodność z REACH | Tak |
| Zgodność z TSCA | Tak |
| Grupa produktów IPF | 100 Czujniki optyczne |
| Wymiary opakowania | 77 x 25 x 123mm |
| Masa brutto | 39g |
| Ślad CO2 | 0,07kg CO₂e |
| Numer taryfy celnej | 85365019 |
| Numer WEEE | 40951076 |
