Czujniki laserowe - Przycisk z funkcją tłumienia tła
PT171420
| Ilość | Cena | Oszczędności |
|---|---|---|
| 1 | 649,80 € | – |
| 5 | 630,31 € | 3% / 19,49 € |
| 10 | 617,31 € | 5% / 32,49 € |
| 20 | 597,82 € | 8% / 51,98 € |
| 50 | 571,82 € | 12% / 77,98 € |
Niedobór zapasów
Czujnik laserowy, przycisk, 50x50x15mm, Sn: 25-300, 10-30V DC, 2x NPN, 4-stykowe złącze wtykowe M12, IP67, odlew cynkowy + szkło, dioda laserowa, światło czerwone, kropka, ustawienie ręczne
Porównaj
Czujniki laserowe - Przycisk z funkcją tłumienia tła
Czujniki optyczne działają bezdotykowo. Wykrywają obiekty niezależnie od ich właściwości (np. kształtu, koloru, struktury powierzchni, materiału). Podstawowy tryb działania opiera się na transmisji i odbiorze światła. Istnieją trzy różne typy czujników: 1. czujnik przelotowy składa się z dwóch oddzielnych urządzeń, nadajnika i odbiornika, które są ustawione względem siebie. Jeśli wiązka światła między dwoma urządzeniami zostanie przerwana, wyjście przełączające zintegrowane z odbiornikiem zmienia swój stan. 2 W przypadku czujnika odblaskowego nadajnik i odbiornik znajdują się w jednym urządzeniu. Nadawana wiązka światła jest odbijana do odbiornika przez odbłyśnik zamontowany naprzeciwko. Gdy tylko wiązka światła zostanie przerwana, wyjście przełączające zintegrowane z urządzeniem zmienia swój stan. 3. w przypadku skanera światła nadajnik i odbiornik znajdują się w jednym urządzeniu. Nadawana wiązka światła jest odbijana przez wykrywany obiekt. Gdy tylko odbiornik wykryje odbite światło, wyjście przełączające zintegrowane w urządzeniu zmienia swój stan.
Inne właściwości
- Nośnik odniesienia / obiekt
- Materiał o współczynniku odbicia 90%
Właściwości elektryczne
- Czas reakcji
- 0,6ms
- Liczba wyjść przełączających
- 2

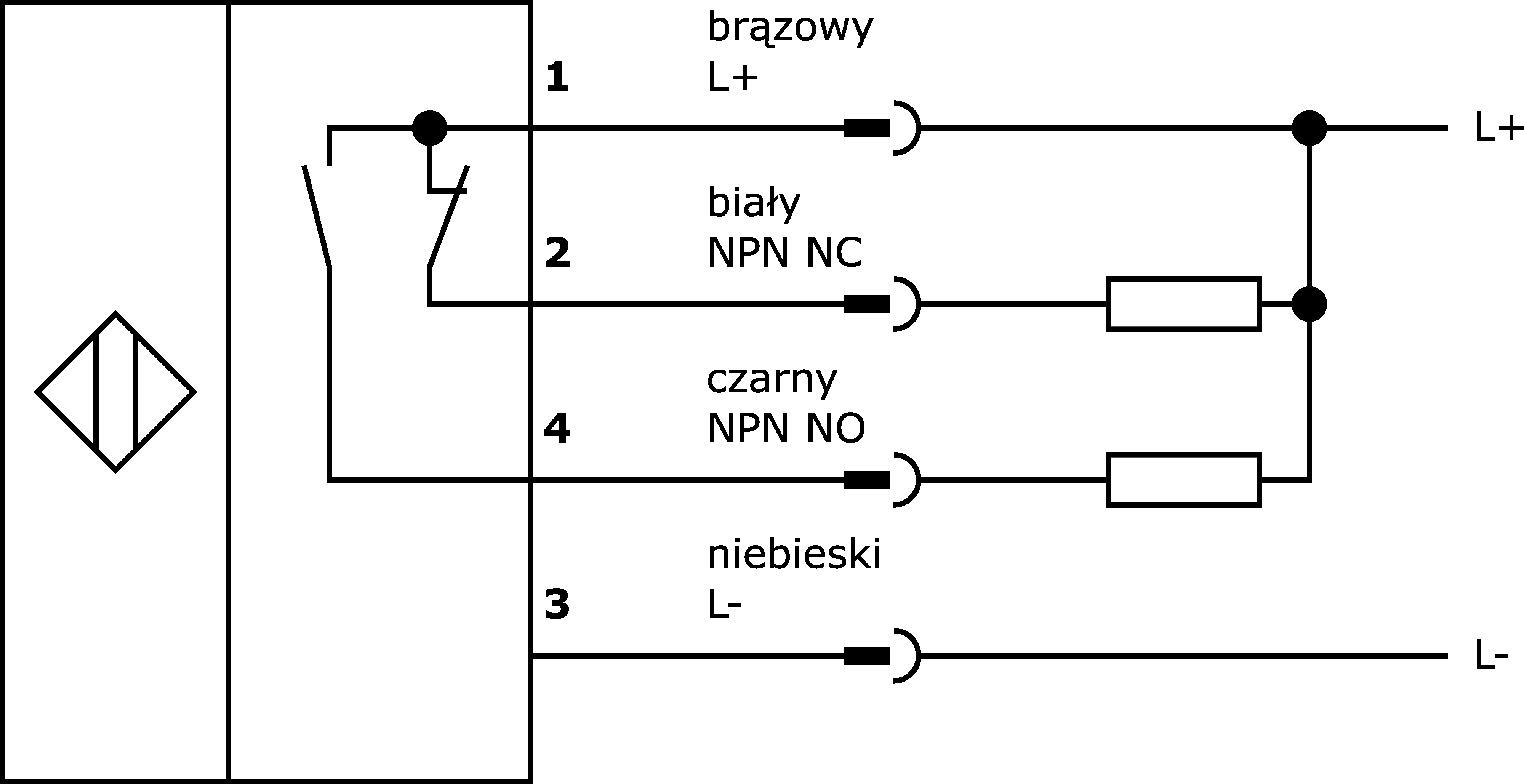

- Rodzaj połączenia elektrycznego
- Złącze wtykowe M12
- Konstrukcja wyjścia przełączającego
- NPN
- Znamionowy prąd przełączania
- 200mA
- Procedura ustawiania
- Ustawienie ręczne
- Moc lasera
- 1mW
- Liczba biegunów
- 4
- Odległość przełączania
- 25 - 300mm
- Funkcja dotykowa
- Przełączanie światło/ciemność
- Marnowanie czasu
- 0,6ms
- Wyświetlacz
- Wyświetlacz LED
- Funkcje ochronne
- Ochrona przed zwarciem, Ochrona przed odwrotną polaryzacją
Właściwości mechaniczne
- Projekt
- Prostopadłościan
- Szerokość
- 15,4mm
- Wysokość
- 50mm
- Długość
- 50mm
- Klasa ochrony (IP)
- IP67
- Materiał aktywnej powierzchni czujnika
- szkło
- Materiał obudowy
- Odlew cynkowy
Właściwości optyczne
- Klasa lasera
- Klasa 2
- Rodzaj światła
- Dioda laserowa, światło czerwone
- Kształt wiązki światła
- Punkt
- Długość fali czujnika
- 650nm
- Skupienie
- 80mm
Znajdź akcesoria dla PT171420
w tych grupach produktów:
Inne czujniki
Laser do tablic rejestracyjnych klasy 2
Teflonowa nasadka ochronna M12
Niedobór zapasów
Zasilanie 24V DC / 2 - 10A
Montaż
Styl montażu 17
W magazynie
W magazynie
System montażowy dla AY000119
W magazynie
Narzędzie
Tester czujników
Technologia połączeń
4-pinowe gniazda kablowe M12, możliwość montażu
4-żyłowe gniazda kablowe M12 z ekranem
4-żyłowe gniazda kablowe M12
Adapter 4-stykowe gniazdo M12 / 4-stykowa wtyczka M8
Gniazda kablowe Gniazdo M12 Wtyk M12 4-przewodowy
Kroki czasowe M12
Moduły logiczne M12
Arkusze danych
Instrukcje
Rysunki
Zgodność produktu
-
pdfDeklaracja zgodności ULPDF-Plik, 433 KB
-
pdfDeklaracja zgodności CSAPDF-Plik, 433 KB
-
pdfDeklaracja zgodności UKCAPDF-Plik, 474 KB
-
pdfZgodność materiałowaPDF-Plik, 482 KB
-
pdfDeklaracja zgodności UEPDF-Plik, 406 KB
-
pdfDeklaracja zgodności CCCPDF-Plik, 248 KB
Ulotka produktu
Biała księga
-
pdfWhitepaper food productionPDF-Plik, 901 KB
-
pdfWhitepaper optical sensorsPDF-Plik, 658 KB
-
pdfCzujniki laserowePDF-Plik, 3.5 MB
Przykłady zastosowań
| Klasyfikacja | Klasa |
|---|---|
| eClass-7.0 | 27270904 |
| eClass-7.1 | 27270904 |
| eClass-8.0 | 27270904 |
| eClass-9.0 | 27270904 |
| eClass-9.1 | 27270904 |
| ETIM-6.0 | EC002719 |
| ETIM-7.0 | EC002719 |
| Cecha | Wartość |
|---|---|
| Zgodność z dyrektywą RoHS | Tak |
| Zgodność z REACH | Tak |
| Numer homologacji UL / CSA | E486083 |
| Zgodność z OzDS | Tak |
| Zgodność z POP | Tak |
| Zgodność z TSCA | Tak |
| Grupa produktów IPF | 160 Czujniki laserowe |
| Wymiary opakowania | 77 x 25 x 123mm |
| Masa brutto | 130g |
| Ślad CO2 | 1,07kg CO₂e |
| Numer taryfy celnej | 85365019 |
| Numer WEEE | 40951076 |
