VY200120
Ilość | Cena | Oszczędności |
---|---|---|
1 | 79,00 € | – |
5 | 76,63 € | 3% / 2,37 € |
10 | 75,05 € | 5% / 3,95 € |
20 | 72,68 € | 8% / 6,32 € |
50 | 69,52 € | 12% / 9,48 € |
Technologia połączeń - Kroki czasowe
Nasze wielofunkcyjne przekaźniki czasowe / przedłużacze impulsów są prawdziwą alternatywą dla rozwiązywania wielu małych problemów związanych ze sterowaniem. Przykładowo, sygnały wejściowe mogą być włączane lub wyłączane po ustawionym opóźnieniu czasowym. Wielofunkcyjne przekaźniki, które oprócz wspomnianych już funkcji mogą również obsługiwać tryby pracy, takie jak włączanie, tworzenie impulsów lub taktowanie, są idealne do zmniejszania poziomu zapasów. Ponadto, przełączanie gwiazda/trójkąt dla styczników obciążenia jest również zintegrowane z kontrolą rozruchu silnika. Odwrócenie logiki przełączania lub polaryzacji jest możliwe dzięki naszym szybkim stopniom / rozszerzeniom odwracania sygnału. Charakteryzują się one niezwykle krótkimi czasami reakcji i wysokimi częstotliwościami przełączania. Jako obwód wejściowy dla sterownika PLC, urządzenia te są idealne do wykrywania krótkich zmian sygnału lub zmian poziomu.
Inne właściwości
- Temperatura otoczenia
- 0 - 60°C
Właściwości elektryczne
- Czas reakcji
- 0,1ms
- Liczba wyjść, opóźnione, styk zwierny
- 1
- Liczba wyjść przełączających
- 1
- Liczba zakresów czasowych
- 1
- Rodzaj przetwarzania sygnału
- Opóźnione włączanie/wyłączanie
- Wykonanie sygnału wejściowego
- PNP
- Typ styku wtykowego Połączenie A
- Żeński (gniazdo)
- Typ styku wtykowego Połączenie B
- Męski (wtyczka)
- Wykonywanie funkcji przełączania
- Styk zwierny (NO)
- Konstrukcja wyjścia przełączającego
- PNP
- Konstrukcja wejścia sygnału A
- PNP
- Podłączenie elektryczne wersja A
- M12
- Podłączenie elektryczne wersja B
- M12
- Znamionowy prąd przełączania
- 150mA
- Procedura ustawiania
- Teach-In
- Rozciąganie impulsowe
- 1 - 65 535ms
- Odporność na zwarcia
- Tak
- Prąd bez obciążenia
- 10mA
- Liczba podłączonych biegunów A
- 4
- Liczba podłączonych biegunów B
- 4
- Domena czasowa
- 0 - 65s
- Napięcie robocze (DC)
- 10 - 30V
- Wyświetlacz
- Wyświetlacz LED
Właściwości mechaniczne
- Złącze zasilania kabla A
- prosty
- Długość
- 60mm
- Temperatura przechowywania
- -20 - 60°C
- Typ montażu
- Montaż bezpośredni
- Klasa ochrony (IP)
- IP67
- Materiał obudowy
- Tworzywo sztuczne
- Średnica
- 20mm
Gniazda kablowe Gniazdo M12 Wtyk M12 4-przewodowy
4-żyłowe gniazda kablowe M12
Arkusze danych
Instrukcje
Rysunki
-
jpgRysunek technicznyJPG-Plik, 117 KB
-
dwg2DDWG-Plik, 407 KB
-
stp3DSTP-Plik, 1,002 KB
-

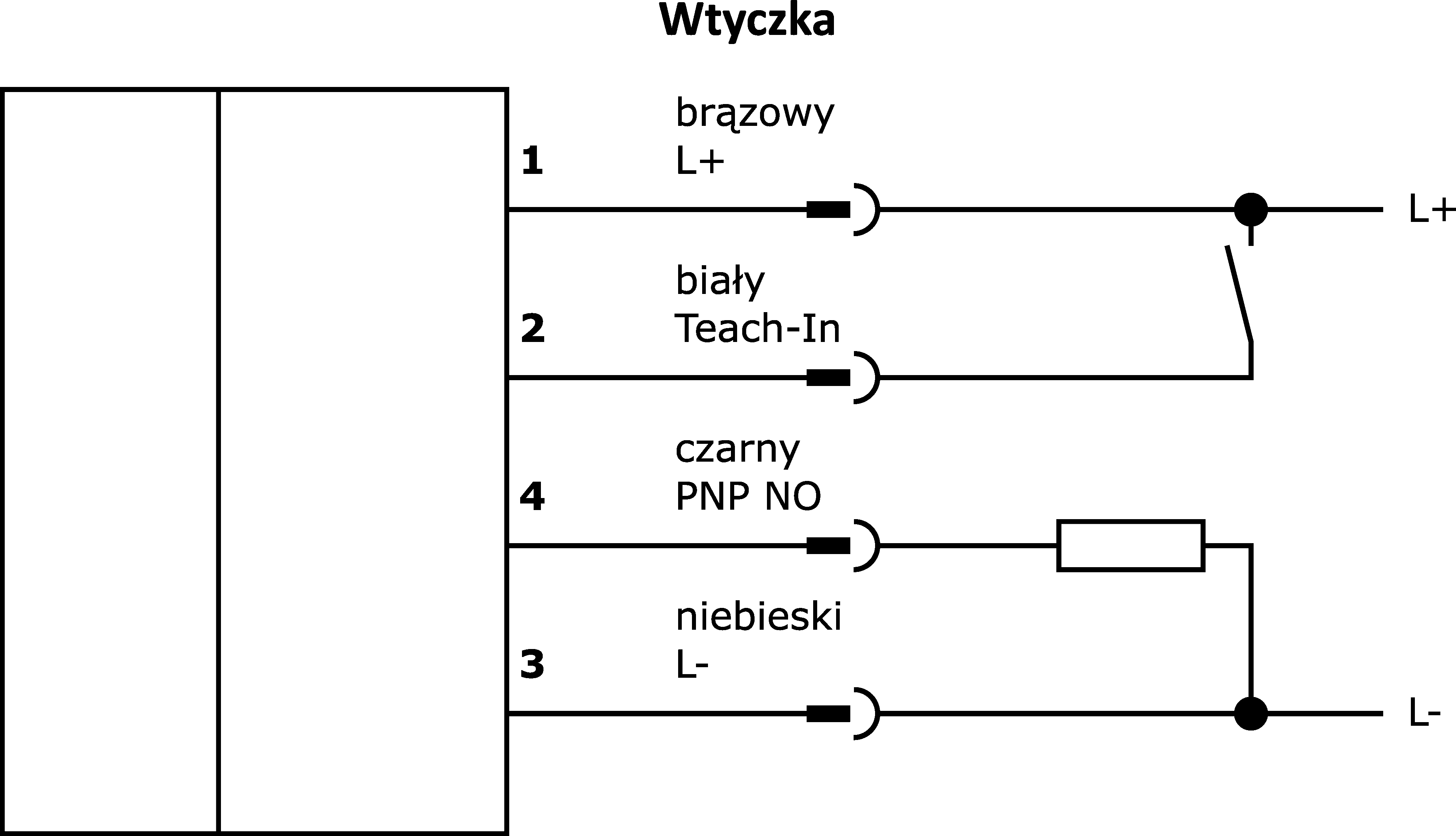

pngSchemat połączenia internetowegoPNG-Plik, 16 KB
Zgodność produktu
Klasyfikacja | Klasa |
---|---|
eClass-7.0 | 27371790 |
eClass-7.1 | 27371790 |
eClass-8.0 | 27371605 |
eClass-9.0 | 27371605 |
eClass-9.1 | 27371605 |
ETIM-6.0 | EC001439 |
ETIM-7.0 | EC001439 |
Cecha | Wartość |
---|---|
Zgodność z dyrektywą RoHS | Tak |
Zgodność z REACH | Tak |
Zgodność z OzDS | Tak |
Zgodność z POP | Tak |
Zgodność z TSCA | Tak |
Grupa produktów IPF | 800 Różne |
Wymiary opakowania | 60 x 30 x 91mm |
Masa brutto | 27g |
Numer taryfy celnej | 85365005 |
Numer WEEE | 40951076 |
