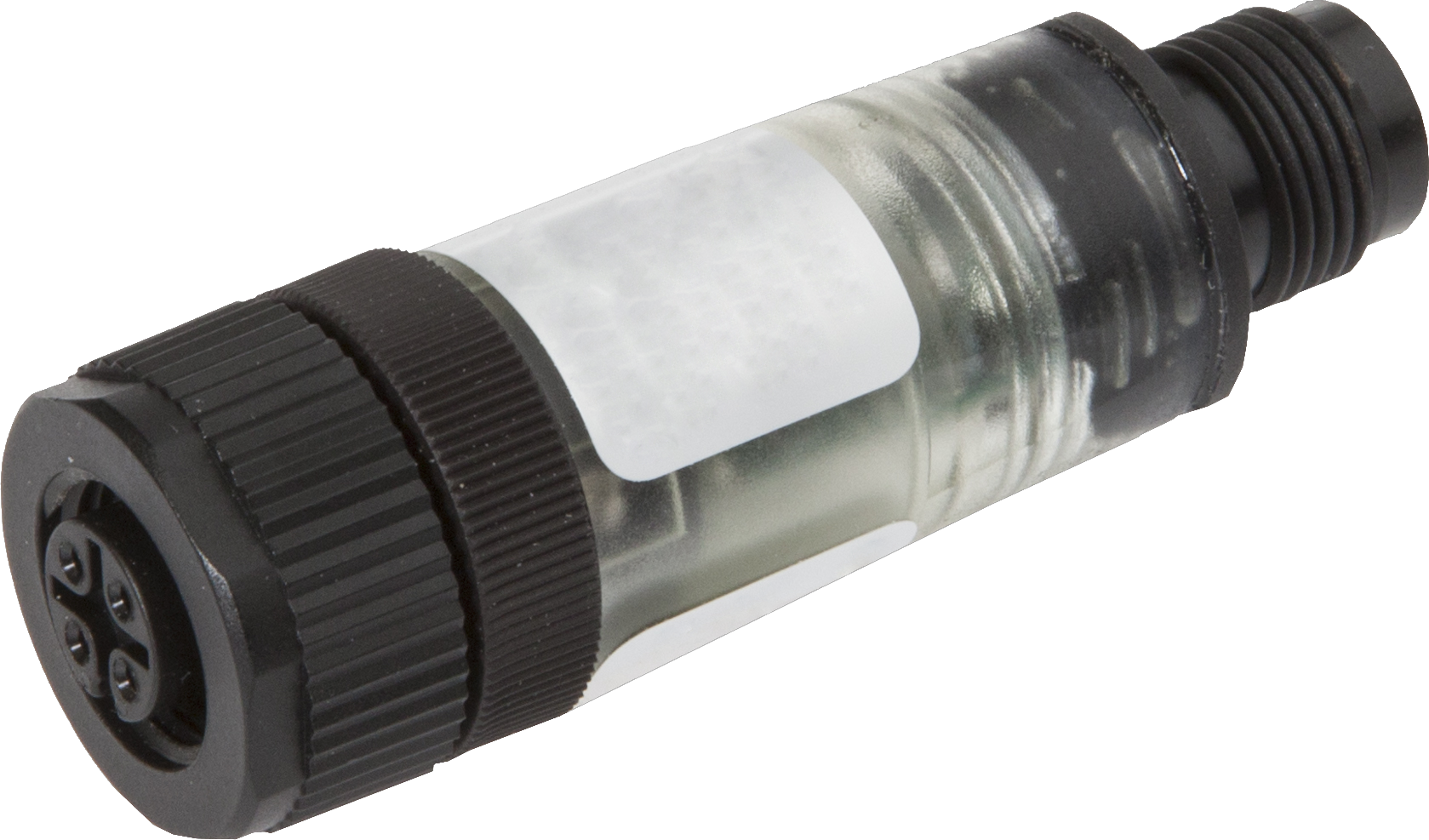

VY200120
Quantité | Prix | Économies |
---|---|---|
1 | 79,00 € | – |
5 | 76,63 € | 3% / 2,37 € |
10 | 75,05 € | 5% / 3,95 € |
20 | 72,68 € | 8% / 6,32 € |
50 | 69,52 € | 12% / 9,48 € |
Technique de raccordement - Étapes de temps
Nos relais temporisés / prolongateurs d'impulsions multifonctionnels sont une véritable alternative pour résoudre de nombreux problèmes de commande à petite échelle. Il est par exemple possible de retarder l'activation ou la désactivation des signaux d'entrée après un temps prédéfini. Pour réduire les stocks, il existe des relais multifonctionnels qui, outre les fonctions déjà mentionnées, maîtrisent également des modes de fonctionnement tels que la commutation à l'enclenchement, la formation d'impulsions ou la commutation par impulsions. En outre, une commutation étoile/triangle pour les contacteurs de charge est également intégrée dans la commande de démarrage du moteur. L'inversion de la logique de commutation ou de la polarité est possible grâce à nos étages d'inversion de signal / extensions rapides. Ceux-ci se distinguent par des temps de réponse extrêmement courts et une fréquence de commutation élevée. En tant que circuit d'entrée pour un API, ces appareils sont idéaux pour détecter de brèves inversions de signaux ou des changements de niveau.
Autres caractéristiques
- Température ambiante
- 0 - 60°C
Caractéristiques électriques
- Temps de réponse
- 0,1ms
- Nombre de sorties, retardées, à fermeture
- 1
- Nombre de sorties de commutation
- 1
- Nombre de plages horaires
- 1
- Type de traitement du signal
- Enclenchement/déclenchement retardé
- Exécution du signal d'entrée
- PNP
- Type de contact à fiche Raccordement A
- Female (prise femelle)
- Type de contact à fiche Raccordement B
- Male (connecteur)
- Exécution de la fonction de commutation
- Contact à fermeture (NO)
- Version de la sortie de commutation
- PNP
- Exécution de l'entrée de signal A
- PNP
- Version raccordement électrique A
- M12
- Version raccordement électrique B
- M12
- Courant de coupure assigné
- 150mA
- Procédure de réglage
- Apprentissage
- Prolongation de l'impulsion
- 1 - 65 535ms
- Résistant aux courts-circuits
- Oui
- Courant à vide
- 10mA
- Nombre de pôles Raccordement A
- 4
- Nombre de pôles Raccordement B
- 4
- Plage de temps
- 0 - 65s
- Tension de fonctionnement (DC)
- 10 - 30V
- Annonce
- Indicateur LED
Propriétés mécaniques
- Entrée de câble Connecteur A
- droit
- Longueur
- 60mm
- Température de stockage
- -20 - 60°C
- Type de montage
- Montage direct
- Indice de protection (IP)
- IP67
- Matériau du boîtier
- Plastique
- Diamètre
- 20mm
Prises de câble Prise M12 Connecteur M12 4 fils
Prises de câble M12 4 fils
Fiches techniques
Instructions
Dessins
-

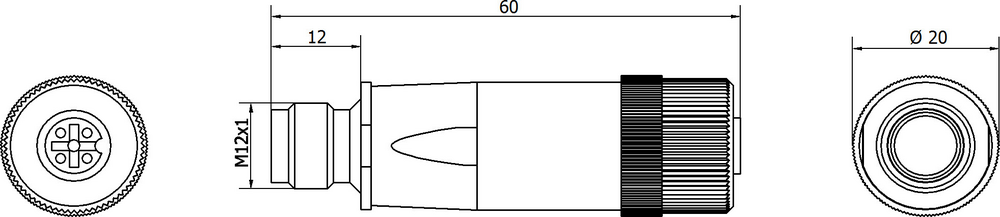

jpgDessin techniqueJPG-Fichier, 117 KB
-
dwg2DDWG-Fichier, 407 KB
-
stp3DSTP-Fichier, 1,002 KB
-

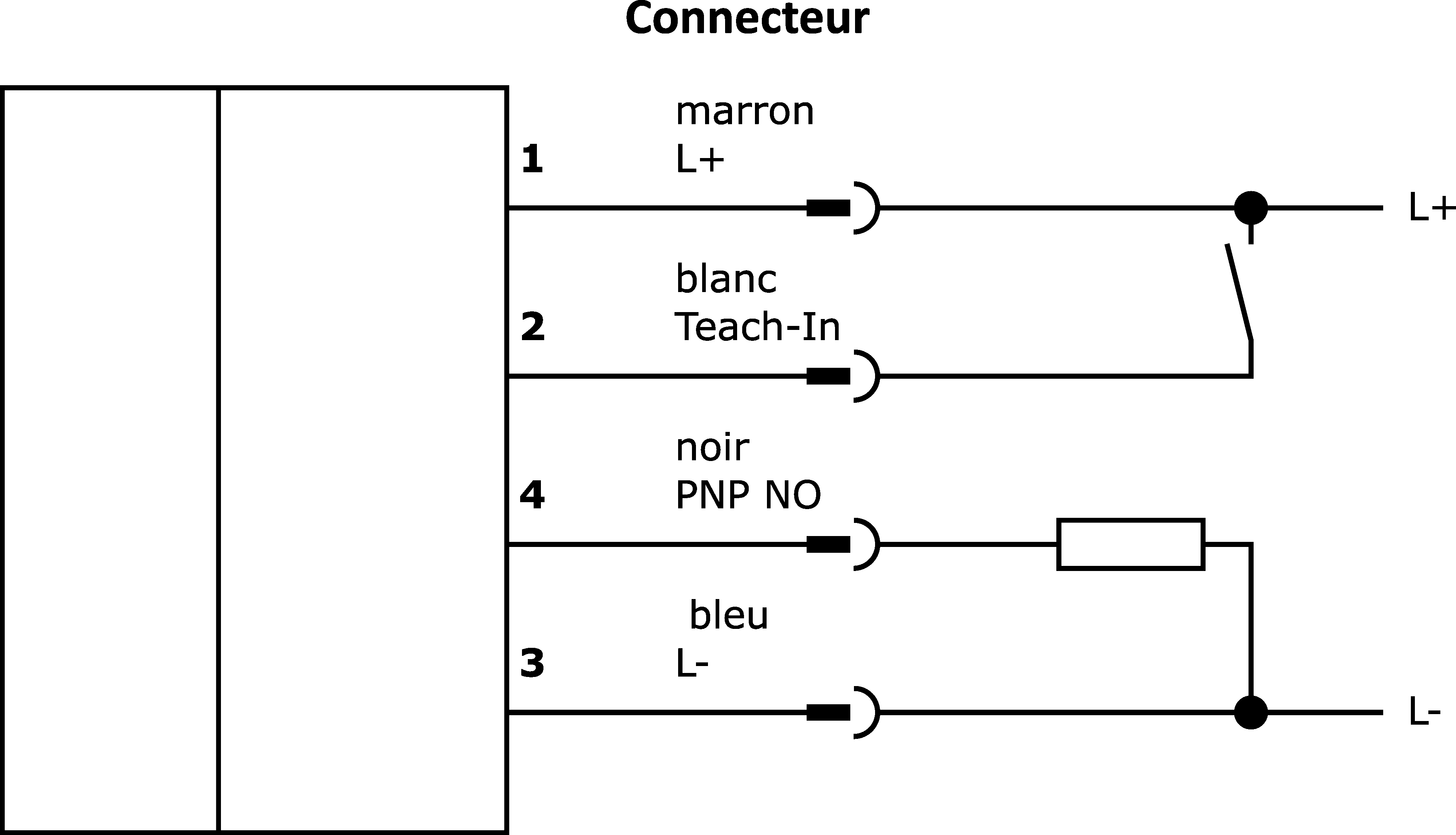

pngSchéma de connexion InternetPNG-Fichier, 16 KB
Conformité du produit
-
pdfDéclaration de conformité UKCAPDF-Fichier, 324 KB
-
pdfConformité des matériauxPDF-Fichier, 483 KB
-
pdfDéclaration de conformité CEPDF-Fichier, 253 KB
-
pdfDéclaration de conformité ULPDF-Fichier, 76 KB
-
pdfDéclaration de conformité CCCPDF-Fichier, 73 KB
-
pdfDéclaration de conformité CSAPDF-Fichier, 57 KB
Classification | Classe |
---|---|
eClass-7.0 | 27371790 |
eClass-7.1 | 27371790 |
eClass-8.0 | 27371605 |
eClass-9.0 | 27371605 |
eClass-9.1 | 27371605 |
ETIM-6.0 | EC001439 |
ETIM-7.0 | EC001439 |
Caractéristique | Valeur |
---|---|
Conforme à la directive RoHS | Oui |
Conforme à REACH | Oui |
Conforme à la norme OzDS | Oui |
Conforme au POP | Oui |
Conforme à la TSCA | Oui |
Groupe de produits IPF | 800 Divers |
Dimensions de l'emballage | 60 x 30 x 91mm |
Poids brut | 27g |
Numéro de tarif douanier | 85365005 |
Numéro WEEE | 40951076 |
