VY200120
Množství | Cena | Úspory |
---|---|---|
1 | 79,00 € | – |
5 | 76,63 € | 3% / 2,37 € |
10 | 75,05 € | 5% / 3,95 € |
20 | 72,68 € | 8% / 6,32 € |
50 | 69,52 € | 12% / 9,48 € |
Spojovací technika - Časové stupně
Naše multifunkční časová relé/pulzní prodlužovače jsou tou pravou alternativou při řešení mnoha malých problémů s řídicí technologií. Vstupní signály lze například po uplynutí nastaveného času zapnout nebo vypnout. Pro redukci skladovaných zásob mohou být použita multifunkční relé, která kromě již zmíněných funkcí řídí i provozní režimy, jako je zapínání, impulsní tvarování nebo taktování. Navíc je ve spínači startování motoru integrován přepínač hvězda/trojúhelník pro stykače. Přepnutí spínací logiky nebo také polarity je možné s našimi rychlými / rozšířenými signálními konvertory. Ty se vyznačují extrémně krátkou dobou odezvy a vysokou spínací frekvencí. Jako vstupní obvod pro PLC jsou zařízení ideální pro detekci krátkých změn signálu nebo změn hladiny.
Elektrické vlastnosti
- Odezva/doba poklesu
- 0,1ms
- Počet výstupů, zpožděné, pracovní kontakt
- 1
- Počet spínacích výstupů
- 1
- Počet časových rozsahů
- 1
- Druh zpracování signálu
- Zpoždění zapnutí/vypnutí
- Druh vstupního signálu
- PNP
- Typ připojení konektoru A
- Samice (zdířka)
- Typ připojení konektoru B
- Samec (zástrčka)
- Provedení spínací funkce
- Spínací kontakt (NO)
- Provedení spínacího výstupu
- PNP
- Provedení signálního vstupu A
- PNP
- Provedení elektrického připojení A
- M12
- Provedení elektrického připojení B
- M12
- Jmenovitý spínací proud
- 150mA
- Postup nastavení
- Teach-In
- Prodloužení impulzu
- 1 - 65 535ms
- Odolné proti zkratům
- Ano
- Proud naprázdno
- 10mA
- Připojení pólů A
- 4
- Připojení pólů B
- 4
- Časový rozsah
- 0 - 65s
- Provozní napětí (DC)
- 10 - 30V
- Zobrazení
- LED displej
Mechanické vlastnosti
- Kabelový přívod připojení A
- přímý
- Délka
- 60mm
- Skladovací teplota
- -20 - 60°C
- Druh montáže
- Přímá montáž
- Druh krytí (IP)
- IP67
- Materiál krytu
- Plast
- Průměr
- 20mm
Ostatní vlastnosti
- Okolní teplota
- 0 - 60°C
Připojovací kabely M12-zásuvka M12-konektor 4žilnatý
Připojovací kabely M12 4žilnatý
Katalogové listy
Manuály
Rozměrové výkresy
-
jpgTechnický výkresJPG-Soubor, 117 KB
-
dwg2DDWG-Soubor, 407 KB
-
stp3DSTP-Soubor, 1,002 KB
-

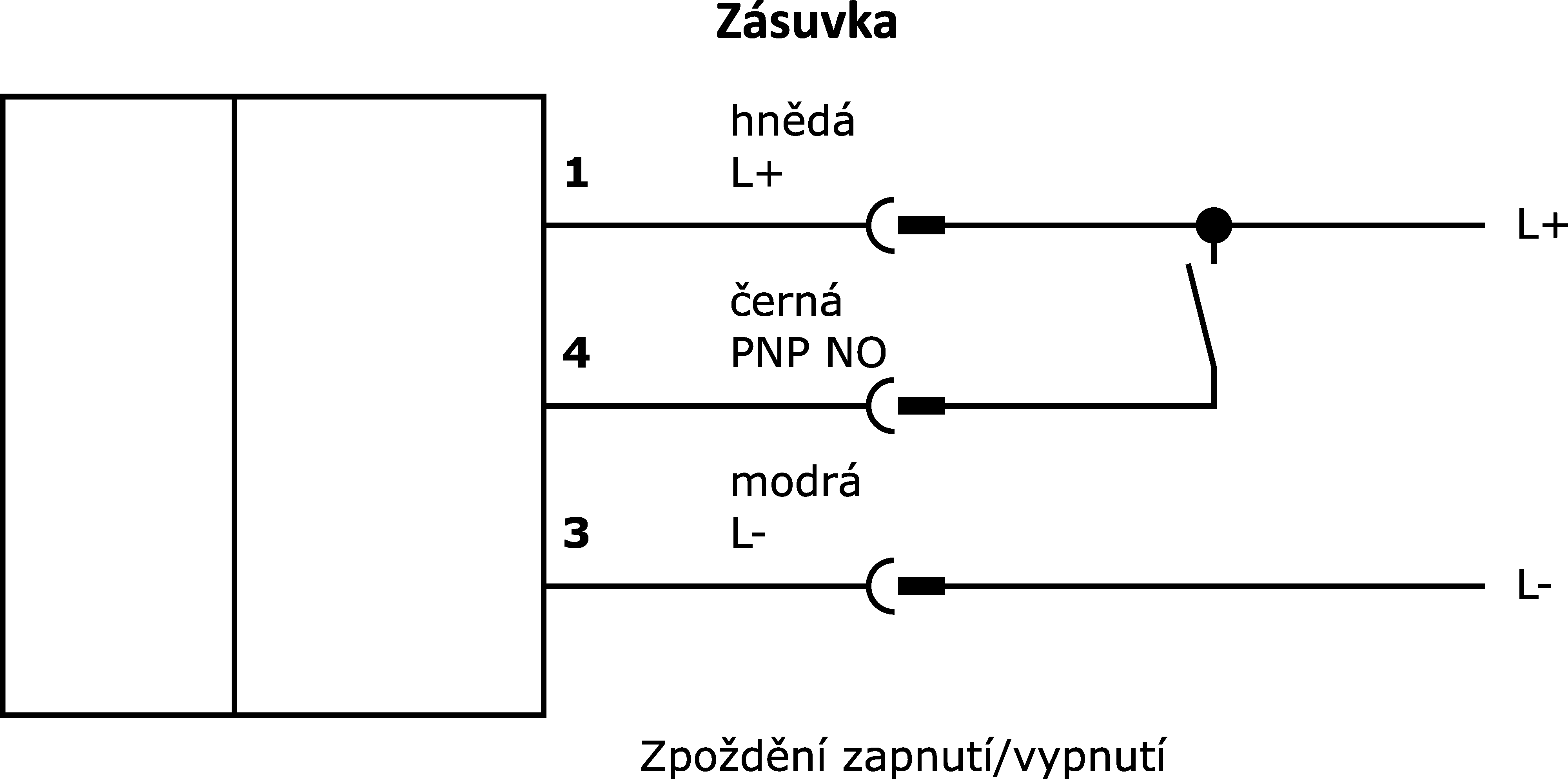

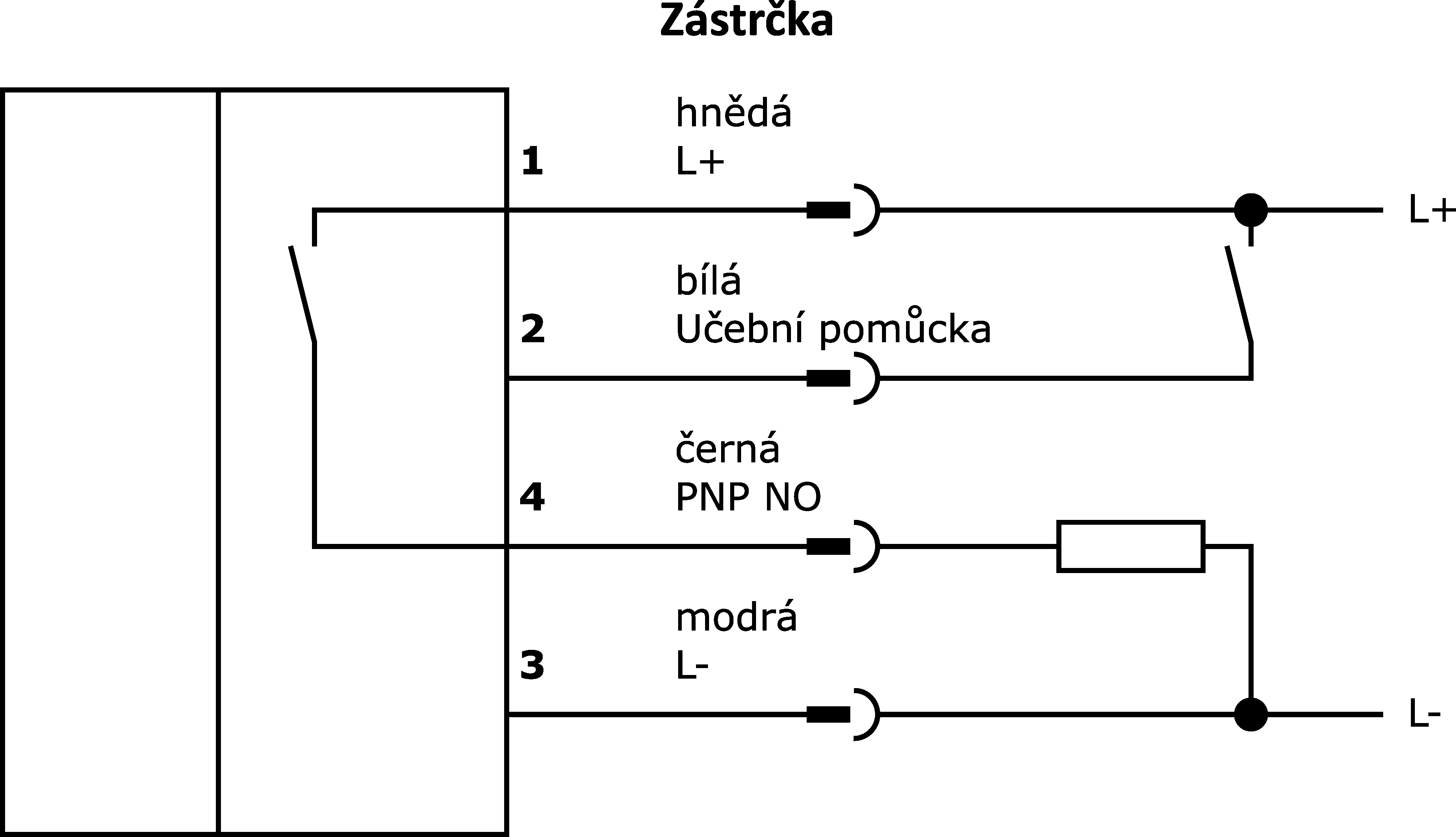

pngRozhraní InternetPNG-Soubor, 16 KB
Shoda výrobku
Klasifikace | Třída |
---|---|
eClass-7.0 | 27371790 |
eClass-7.1 | 27371790 |
eClass-8.0 | 27371605 |
eClass-9.0 | 27371605 |
eClass-9.1 | 27371605 |
ETIM-6.0 | EC001439 |
ETIM-7.0 | EC001439 |
Vlastnost | Hodnota |
---|---|
V souladu s RoHS | Ano |
V souladu s REACH | Ano |
V souladu s ODS | Ano |
V souladu s POP | Ano |
TSCA konformita | Ano |
Skupina produktů IPF | 800 Různé |
Rozměry balení | 60 x 30 x 91mm |
Hrubá váha | 27g |
Číslo zboží | 85365005 |
WEEE číslo | 40951076 |
