Czujniki laserowe - Pomiar odległości

PT660021

Cena katalogowa

1.417,80 €

Ilość	Cena	Oszczędności
1	1.417,80 €	–
5	1.375,27 €	3% / 42,53 €
10	1.346,91 €	5% / 70,89 €
20	1.304,38 €	8% / 113,42 €
50	1.247,66 €	12% / 170,14 €

Na żądanie

Czujnik laserowy, przycisk, 65x50x21mm, Sn:30-130mm, rozdzielczość 60µm, triangulacja, 12-28V DC, 0-10V/4-20mA, złącze wtykowe M12 8-pin, IP67, odlew cynkowy+szkło, dioda laserowa, światło czerwone, kropka, teach-in

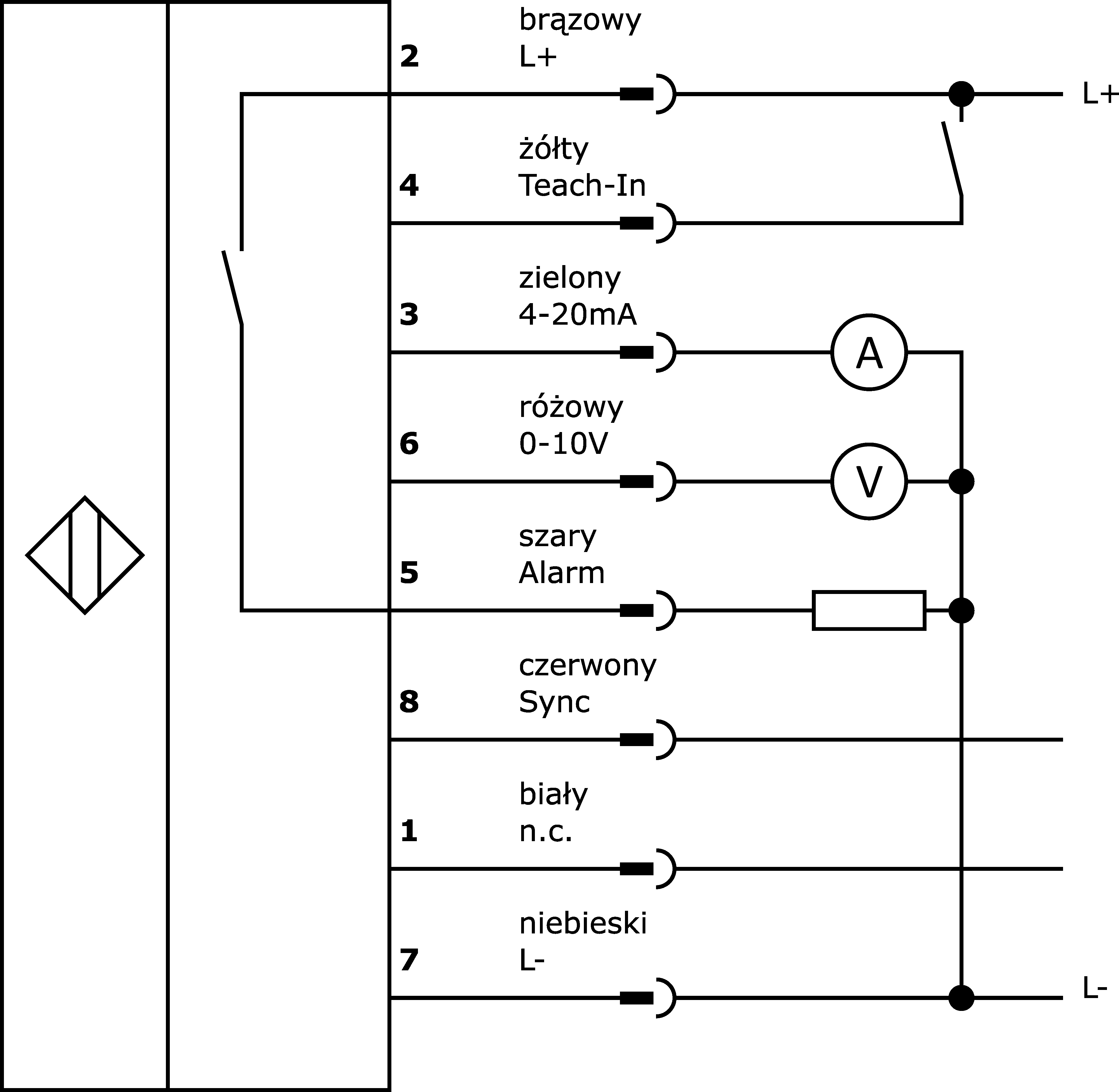

Schemat połączeń

Szkic wymiarowy

Model 3D

Porównaj

Czujniki laserowe - Pomiar odległości

Czujniki optyczne działają bezdotykowo. Wykrywają obiekty niezależnie od ich właściwości (np. kształtu, koloru, struktury powierzchni, materiału). Podstawowy tryb działania opiera się na transmisji i odbiorze światła. Istnieją trzy różne typy czujników: 1. czujnik przelotowy składa się z dwóch oddzielnych urządzeń, nadajnika i odbiornika, które są ustawione względem siebie. Jeśli wiązka światła między dwoma urządzeniami zostanie przerwana, wyjście przełączające zintegrowane z odbiornikiem zmienia swój stan. 2 W przypadku czujnika odblaskowego nadajnik i odbiornik znajdują się w jednym urządzeniu. Nadawana wiązka światła jest odbijana do odbiornika przez odbłyśnik zamontowany naprzeciwko. Gdy tylko wiązka światła zostanie przerwana, wyjście przełączające zintegrowane z urządzeniem zmienia swój stan. 3. w przypadku skanera światła nadajnik i odbiornik znajdują się w jednym urządzeniu. Nadawana wiązka światła jest odbijana przez wykrywany obiekt. Gdy tylko odbiornik wykryje odbite światło, wyjście przełączające zintegrowane w urządzeniu zmienia swój stan.

Inne właściwości

Temperatura otoczenia: 0 - 50°C

Nośnik odniesienia / obiekt: Materiał o współczynniku odbicia 90%

Właściwości elektryczne

Czas reakcji: 0,9ms

Rozdzielczość: 0,06mm

Wykonanie wyjścia alarmowego: PNP

Konstrukcja wyjścia analogowego: 0 - 10V, 4 - 20 mA

Projekt połączenia elektrycznego: Złącze wtykowe M12

Znamionowy prąd przełączania: 100mA

Procedura ustawiania: Teach-In

Prąd bez obciążenia: 100mA

Liczba biegunów: 8

Względne odchylenie liniowości: 0,2%

Marnowanie czasu: 0,9ms

Bezwzględne odchylenie liniowości: 0,2mm

Zasada pomiaru: triangulacja

Zakres pomiarowy: 30 - 130mm

Wyświetlacz: Wyświetlacz LED

Funkcje ochronne: Ochrona przed zwarciem, Ochrona przed odwrotną polaryzacją

Właściwości mechaniczne

Projekt: Prostopadłościan

Szerokość: 20,6mm

Wysokość: 65mm

Długość: 50mm

Klasa ochrony (IP): IP67

Materiał aktywnej powierzchni czujnika: szkło

Materiał obudowy: Odlew cynkowy

Właściwości optyczne

Distance Teach InLimits: 3mm

Klasa lasera: Klasa 2

Rodzaj światła: Dioda laserowa, światło czerwone

Kształt wiązki światła: Punkt

Długość fali czujnika: 650nm

Średnica plamki świetlnej w punkcie centralnym: 0,5mm
