AP000026
Akcesoria Laser, pasek etykietujący/etykieta, plastik
Niedobór zapasów
Czujniki laserowe - Pomiar odległości
PT730520
| Ilość | Cena | Oszczędności |
|---|---|---|
| 1 | 671,60 € | – |
| 5 | 651,45 € | 3% / 20,15 € |
| 10 | 638,02 € | 5% / 33,58 € |
| 20 | 617,87 € | 8% / 53,73 € |
| 50 | 591,01 € | 12% / 80,59 € |
Niedobór zapasów
Czujnik laserowy, przycisk, 73x60x37mm, Sn:200-20000mm, czas przelotu, 24V DC, 2x PNP/NPN push/pull, 0-10V/4-20mA, złącze wtykowe M12 8-pin, IP67, odlew cynkowy+plastik, RS-485, dioda laserowa, światło czerwone, kropka, parametryzacja
Porównaj
Czujniki laserowe - Pomiar odległości
Czujniki optyczne działają bezdotykowo. Wykrywają obiekty niezależnie od ich właściwości (np. kształtu, koloru, struktury powierzchni, materiału). Podstawowy tryb działania opiera się na transmisji i odbiorze światła. Istnieją trzy różne typy czujników: 1. czujnik przelotowy składa się z dwóch oddzielnych urządzeń, nadajnika i odbiornika, które są ustawione względem siebie. Jeśli wiązka światła między dwoma urządzeniami zostanie przerwana, wyjście przełączające zintegrowane z odbiornikiem zmienia swój stan. 2 W przypadku czujnika odblaskowego nadajnik i odbiornik znajdują się w jednym urządzeniu. Nadawana wiązka światła jest odbijana do odbiornika przez odbłyśnik zamontowany naprzeciwko. Gdy tylko wiązka światła zostanie przerwana, wyjście przełączające zintegrowane z urządzeniem zmienia swój stan. 3. w przypadku skanera światła nadajnik i odbiornik znajdują się w jednym urządzeniu. Nadawana wiązka światła jest odbijana przez wykrywany obiekt. Gdy tylko odbiornik wykryje odbite światło, wyjście przełączające zintegrowane z urządzeniem zmienia swój stan.
Inne właściwości
- Temperatura otoczenia
- -15 - 50°C
- Nośnik odniesienia / obiekt
- Materiał o współczynniku odbicia 90%
Właściwości elektryczne
- Czas reakcji
- 90ms
- Liczba wyjść przełączających
- 2
- Rozdzielczość
- 1mm
- Wykonywanie funkcji przełączania
- Styk normalnie otwarty (NO dla PNP) Styk normalnie zamknięty (NC dla NPN)
- Wykonanie wyjścia alarmowego
- PNP/NPN
- Konstrukcja wyjścia analogowego
- 0 - 10V, 4 - 20 mA

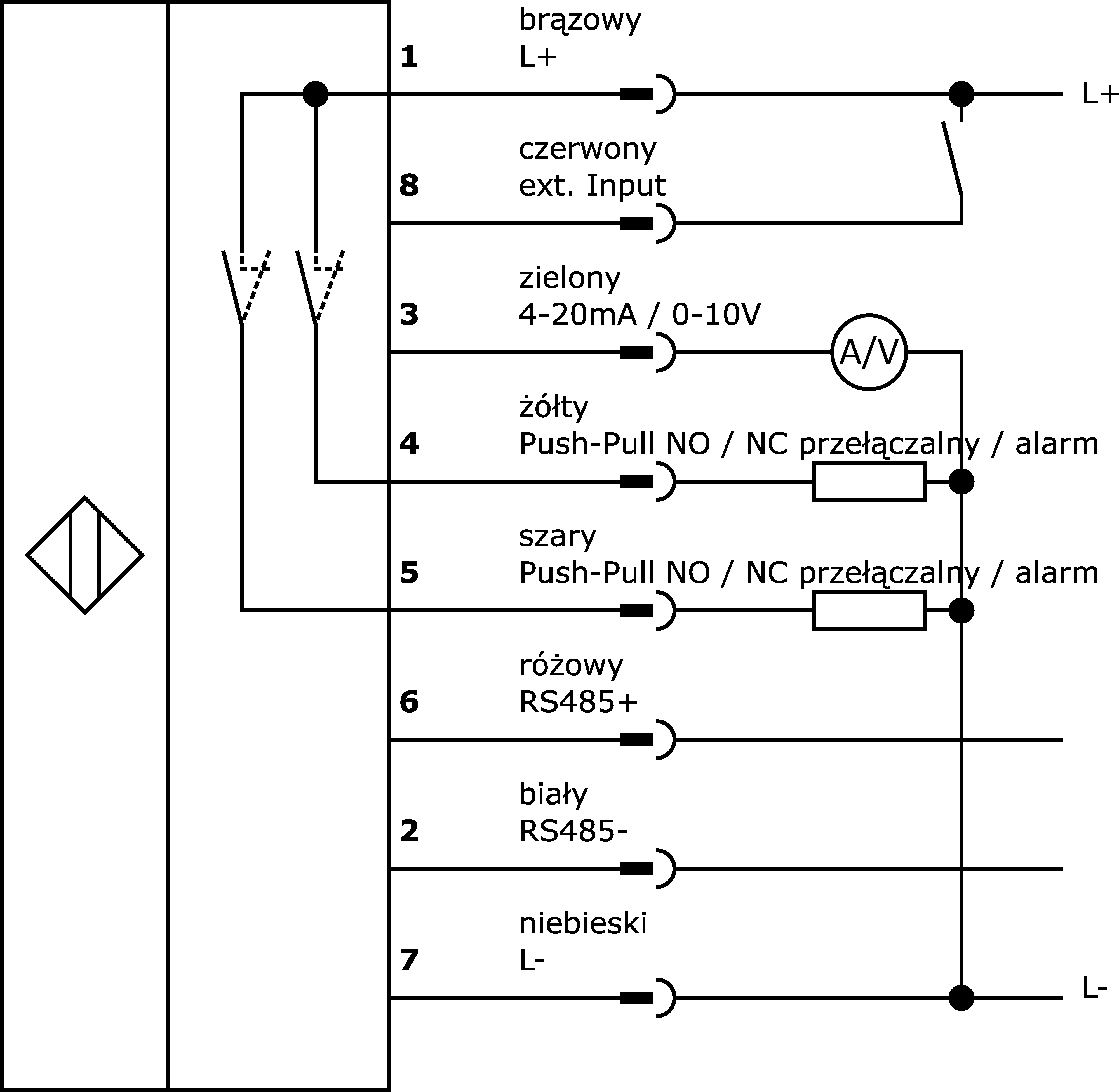

- Projekt połączenia elektrycznego
- Złącze wtykowe M12
- Konstrukcja wyjścia przełączającego
- Push/pull
- Procedura ustawiania
- Parametryzacja
- Moc lasera
- 1mW
- Prąd bez obciążenia
- 100mA
- Liczba biegunów
- 8
- Względne odchylenie liniowości
- 2%
- Względna dokładność pomiaru
- 7%
- Względna powtarzalność
- 1%
- Marnowanie czasu
- 45ms
- Bezwzględne odchylenie liniowości
- 2mm
- Zasada pomiaru
- Czas przelotu
- Obsługiwany interfejs komunikacyjny
- RS485
- Zakres pomiarowy
- 200 - 20 000mm
- Wyświetlacz
- Wyświetlacz LED
- Funkcje ochronne
- Ochrona przed zwarciem, Ochrona przed odwrotną polaryzacją
Właściwości mechaniczne
- Projekt
- Prostopadłościan
- Szerokość
- 37mm
- Wysokość
- 73mm
- Długość
- 60mm
- Temperatura przechowywania
- -20 - 70°C
- Klasa ochrony (IP)
- IP67
- Odporność na wibracje
- 55Hz
- Materiał aktywnej powierzchni czujnika
- Tworzywo sztuczne
- Materiał obudowy
- Odlew cynkowy
Właściwości optyczne
- Klasa lasera
- Klasa 2
- Rodzaj światła
- Dioda laserowa, światło czerwone
- Kształt wiązki światła
- Punkt
- Długość fali czujnika
- 658nm
Znajdź akcesoria dla PT730520
w tych grupach produktów:
Inne czujniki
Laser do tablic rejestracyjnych klasy 2
Teflonowa nasadka ochronna M12
Niedobór zapasów
Zasilanie 24V DC / 2 - 10A
Montaż
Montaż wspornika głowicy kulowej
W magazynie
W magazynie
Styl montażu 73
Niedobór zapasów
Narzędzie
Tester czujników
Technologia połączeń
Gniazda kablowe M12 8-przewodowe z ekranem
Arkusze danych
Instrukcje
Rysunki
Zgodność produktu
-
pdfDeklaracja zgodności UKCAPDF-Plik, 474 KB
-
pdfZgodność materiałowaPDF-Plik, 480 KB
-
pdfDeklaracja zgodności UEPDF-Plik, 255 KB
-
pdfDeklaracja zgodności ULPDF-Plik, 254 KB
-
pdfDeklaracja zgodności CCCPDF-Plik, 248 KB
-
pdfDeklaracja zgodności CSAPDF-Plik, 243 KB
Ulotka produktu
-
pdfRozwiązania czujników dla przemysłu filmowegoPDF-Plik, 2.7 MB
-
pdfProdukty, które inspirująPDF-Plik, 8.5 MB
Biała księga
| Klasyfikacja | Klasa |
|---|---|
| eClass-7.0 | 27270801 |
| eClass-7.1 | 27270801 |
| eClass-8.0 | 27270801 |
| eClass-9.0 | 27270801 |
| eClass-9.1 | 27270801 |
| ETIM-6.0 | EC001825 |
| ETIM-7.0 | EC001825 |
| Cecha | Wartość |
|---|---|
| Zgodność z dyrektywą RoHS | Tak |
| Zgodność z REACH | Tak |
| Zgodność z POP | Tak |
| Zgodność z TSCA | Tak |
| MTBF (40°C) | 68Jahr(e) |
| Wartość MTTF | 102Jahr(e) |
| Grupa produktów IPF | 169 Przycisk lasera (analogowy) |
| Wymiary opakowania | 90 x 55 x 120mm |
| Masa brutto | 280g |
| Ślad CO2 | 1,95kg CO₂e |
| Numer taryfy celnej | 85365019 |
| Numer WEEE | 40951076 |
