Czujniki przepływu - Pomiar zużycia wody

SM900020

SM900020
Cena katalogowa
763,90 €
Ilość Cena Oszczędności
1 763,90 € –
5 740,98 € 3% / 22,92 €
10 725,71 € 5% / 38,19 €
20 702,79 € 8% / 61,11 €
50 672,23 € 12% / 91,67 €
Niedobór zapasów
Czujnik przepływu, woda, magnetyczno-indukcyjny, 72x68x68mm, G 1/2", 19-30V DC, programowalny/konfigurowalny push/pull, 0/2-10V / 0/4-20mA, złącze wtykowe M12 4-stykowe, stal nierdzewna 1.4404, odporność na ciśnienie 16bar, 0.03-3l/min

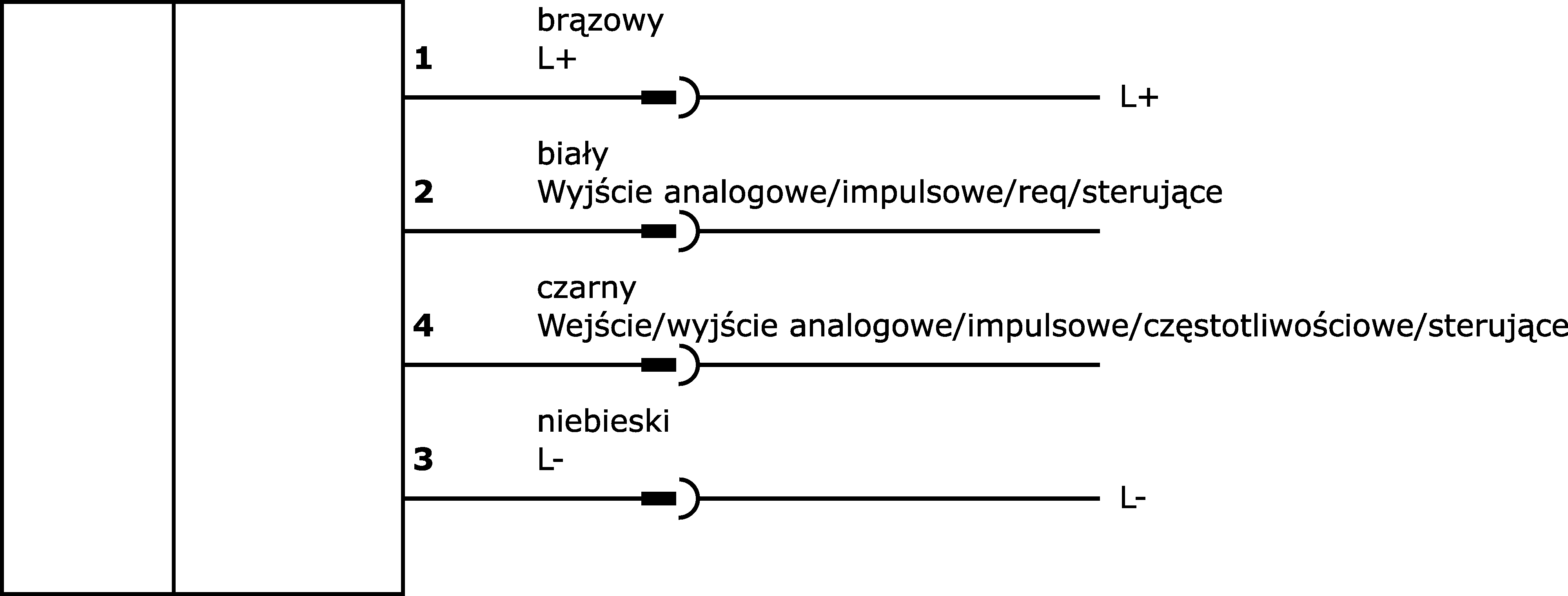

Schemat połączeń
Szkic wymiarowy
Model 3D
Porównaj

Czujniki przepływu - Pomiar zużycia wody

Jeśli ciecz przewodząca prąd elektryczny porusza się w polu magnetycznym, generowane jest napięcie prostopadłe do tego pola magnetycznego w zależności od natężenia przepływu. Napięcie to jest mierzone przez elektrody umieszczone w ściance rurki pomiarowej. Mikrokontrolery analizują to napięcie, obliczają natężenie przepływu i pokazują je na wyświetlaczu. Sygnał analogowy i tranzystorowe wyjście przełączające są dostępne do dalszego przetwarzania.

Inne właściwości

Odpowiedni dla
Płyny przewodzące
Temperatura otoczenia
-20 - 60°C
Dokładność pomiaru
≤± (0,8% x wartość mierzona + 0,5% x koniec zakresu pomiarowego)
Nośnik odniesienia / obiekt
Woda

Właściwości elektryczne

Liczba wyjść przełączających
2
Wykonywanie funkcji przełączania
Programowalne/konfigurowalne
Konstrukcja wyjścia analogowego
0 - 10V, 0 - 20 mA, 4 - 20 mA, 2 - 10V
Projekt połączenia elektrycznego
Złącze wtykowe M12
Konstrukcja wyjścia przełączającego
Push/pull
Konstrukcja czujnika temperatury
PT1000
Znamionowy prąd przełączania
200mA
Procedura ustawiania
Parametryzacja
Prąd bez obciążenia
200mA
Liczba biegunów
4
Względna powtarzalność
0,2%
Zasada pomiaru
magnetyczno-indukcyjny
Dokładność pomiaru temperatury
<±2°C (przepływ > 0,2 m/s)
Minimalna przewodność
20µS/cm
Czas odpowiedzi t90 (wyjście alarmowe/impulsowe/częstotliwościowe)
0,1s
Czas odpowiedzi t90 (wyjście analogowe)
1s
Czas reakcji temperatury t90 (wyjście sygnału)
20s
Zakres pomiaru objętości przepływu
0,03 - 3l/min
Wyświetlacz
Wyświetlacz LED, Wyświetlacz TFT
Funkcje ochronne
Ochrona przed zwarciem, Ochrona przed odwrotną polaryzacją

Właściwości mechaniczne

Projekt połączenia procesowego
G1/2 cala
Projekt
Prostopadłościan
Szerokość
72mm
Wytrzymałość na ściskanie
16bar
Wysokość
68mm
Długość
68mm
Średnia temperatura
-20 - 70°C
Klasa ochrony (IP)
IP67
Materiał obudowy
Stal nierdzewna 1.4404
Materiał czujnika
Stal nierdzewna 1.4404
Materiał uszczelki na przyłączu procesowym
Tworzywo sztuczne (FKM)
Materiał okna wyświetlacza
Tworzywo sztuczne (PMMA)
Dystans rozbiegu
3 x średnica nominalna
Sekcja wylotowa
2 x średnica nominalna
Maksymalna lepkość
70mm²/s
