Strömungs-Sensoren - Verbrauchsmessung für Wasser

SM900020

SM900020
Listenpreis
763,90 €
Menge Preis Ersparnis
1 763,90 € –
5 740,98 € 3% / 22,92 €
10 725,71 € 5% / 38,19 €
20 702,79 € 8% / 61,11 €
50 672,23 € 12% / 91,67 €
Bestand knapp

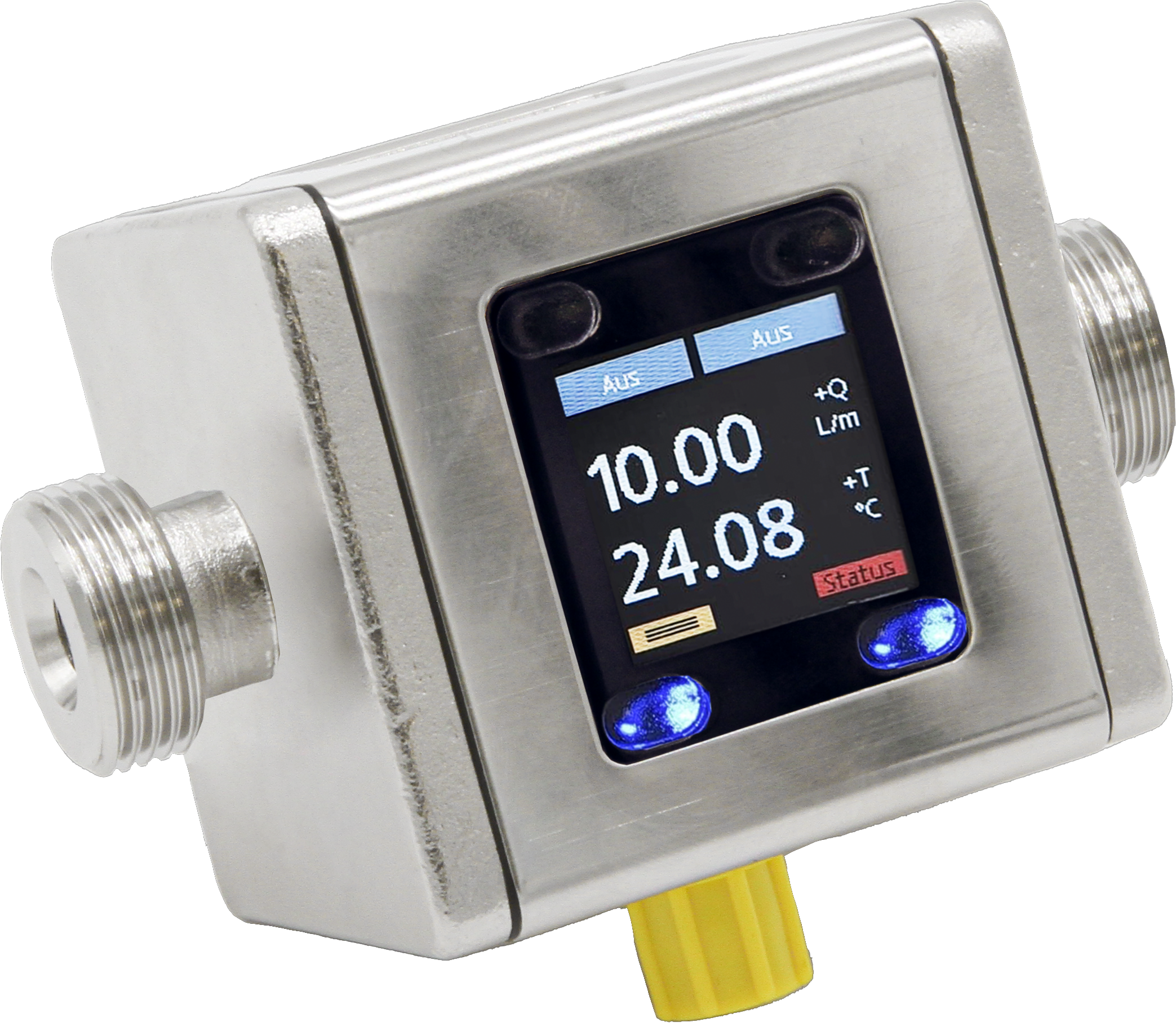

Sensor Strömung, Wasser, magnetisch-induktiv, 72x68x68mm, G 1/2", 19-30V DC, Push/Pull programmierbar/konfigurierbar, 0/2-10V / 0/4-20mA, M12-Steckverbinder 4polig, Edelstahl 1.4404, Druckfestigkeit 16bar, 0,03-3l/min

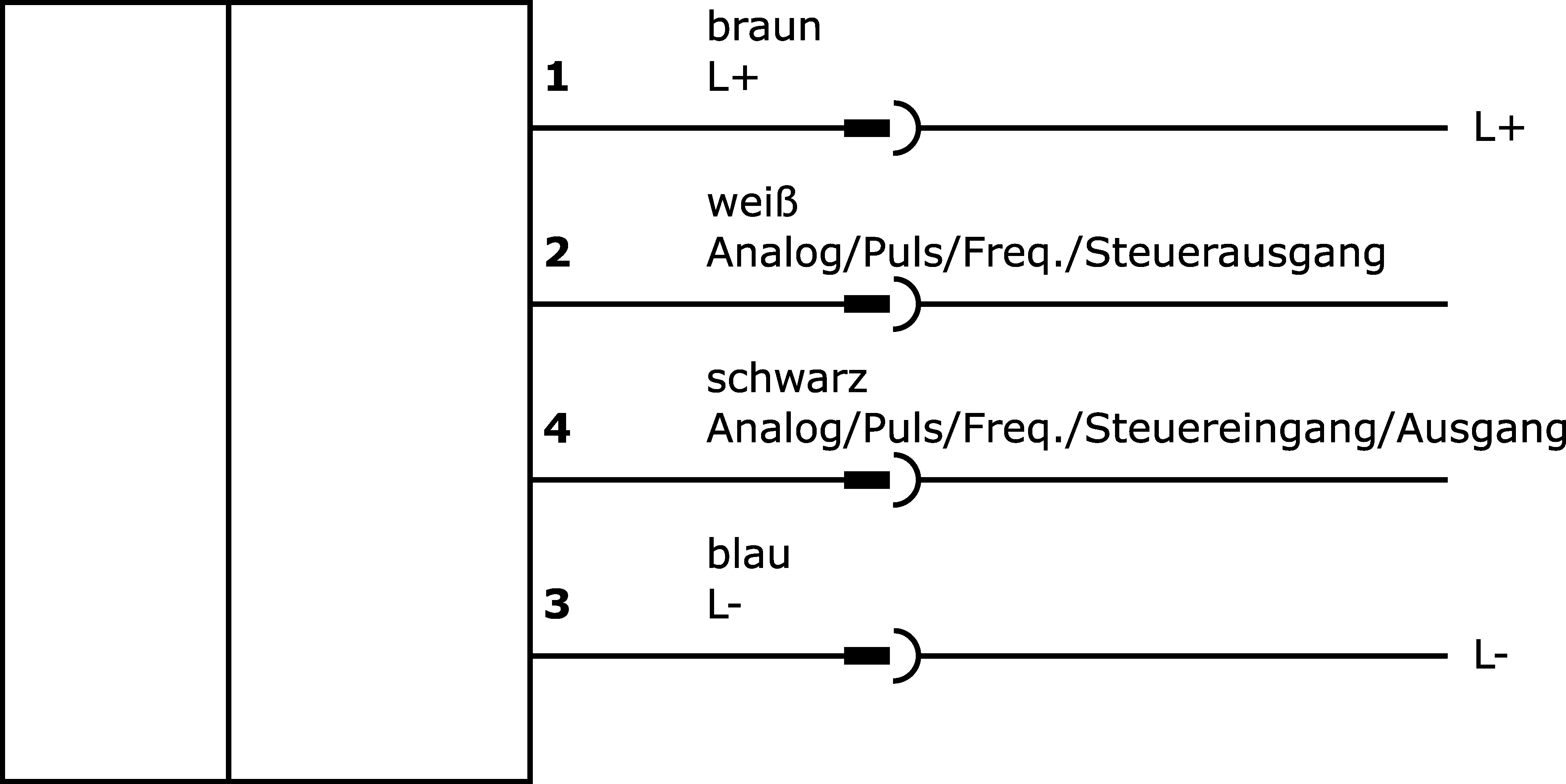

Anschlussbild

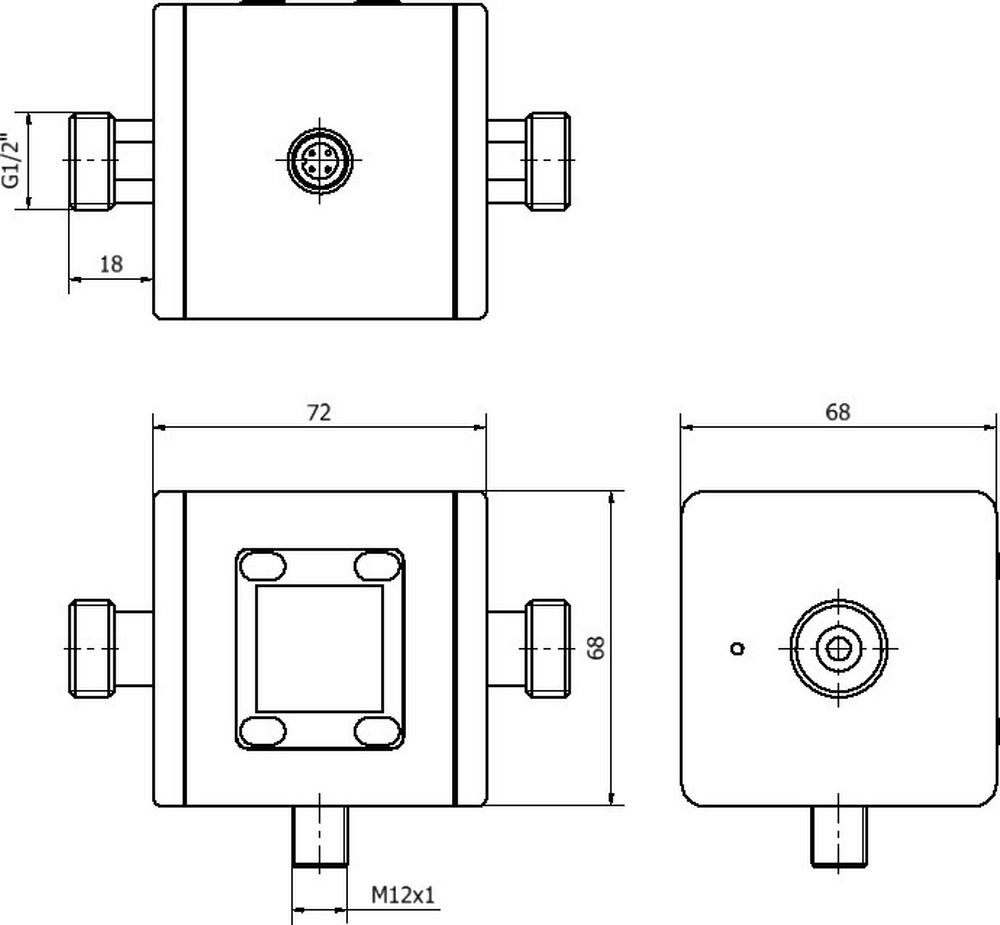

Maßskizze
3D-Modell
Vergleichen

Strömungs-Sensoren - Verbrauchsmessung für Wasser

Bewegt sich quer zu einem Magnetfeld eine elektrisch leitfähige Flüssigkeit, wird senkrecht zu diesem Magnetfeld eine von der Durchflussgeschwindigkeit abhängige Spannung generiert. Diese wird mit Elektroden, die sich in der Wandung des Messrohres befinden, gemessen. Mikrocontroller werten diese Spannung aus, berechnen die Durchflussmenge und zeigen sie im Display an. Für die Weiterverarbeitung steht ein Analogsignal sowie ein Transistorschaltausgang zur Verfügung.

Elektrische Eigenschaften

Anzahl der Schaltausgänge
2
Ausführung der Schaltfunktion
programmierbar/konfigurierbar
Ausführung des Analogausgangs
0 - 10V, 0 - 20mA, 4 - 20mA, 2 - 10V
Ausführung des elektrischen Anschlusses
Steckverbinder M12
Ausführung des Schaltausgangs
Gegentakt (Push/Pull)
Ausführung des Temperaturfühlers
PT1000
Bemessungsschaltstrom
200mA
Einstellverfahren
Parametrierung
Leerlaufstrom
200mA
Polzahl
4
Relative Wiederholgenauigkeit
0,2%
Messprinzip
magnetisch-induktiv
Messgenauigkeit der Temperatur
<±2°C ( Strömung > 0,2m/S )
Mindestleitfähigkeit
20µS/cm
Ansprechzeit Strömung t90 (Alarm- / Puls- / Frequenzausgang)
0,1s
Ansprechzeit Strömung t90 (Analogausgang)
1s
Ansprechzeit Temperatur t90 (Signalausgang)
20s
Messbereich Strömungsvolumen
0,03 - 3l/min
Anzeige
LED-Anzeige, TFT-Display
Schutzfunktionen
Kurzschlussschutz, Verpolungsschutz

Mechanische Eigenschaften

Ausführung des Prozessanschlusses
G1/2 Zoll
Bauform
Quader
Breite
72mm
Druckfestigkeit
16bar
Höhe
68mm
Länge
68mm
Mediumtemperatur
-20 - 70°C
Schutzart (IP)
IP67
Werkstoff des Gehäuses
Edelstahl 1.4404
Werkstoff des Messaufnehmers
Edelstahl 1.4404
Werkstoff der Dichtung am Prozessanschluss
Kunststoff (FKM)
Werkstoff des Displayfensters
Kunststoff (PMMA)
Einlaufstrecke
3 x Nenndurchmesser
Auslaufstrecke
2 x Nenndurchmesser
Maximale Viskosität
70mm²/s

Sonstige Eigenschaften

Geeignet für
Leitfähige Flüssigkeiten
Umgebungstemperatur
-20 - 60°C
Messgenauigkeit
≤± (0,8% x Messwert + 0,5% x Messbereichsende)
Referenzmedium / Objekt
Wasser
