VK000007
W magazynie
Rozdzielacz, 60x42x102mm, 10-30V DC, 4x M12, rozdzielacz maski / wtykowe złącze kablowe 5-stykowe, IP67, PBT, M20 x 1.5, LED
W zestawie 1x Płytka do etykietowania, 2x Zaślepka, 1x Dławik kablowy
Porównaj
Technologia połączeń - Dystrybutor
Okablowanie czujników i siłowników jest znacznie łatwiejsze dzięki naszym wyspom rozdzielającym. Poszczególne urządzenia są podłączane do rozdzielacza za pomocą wstępnie zmontowanego kabla połączeniowego M8 lub M12 na obu końcach. Zbiorczy kabel nadrzędny znacznie zmniejsza ilość wymaganego układania i okablowania. Wyświetlacz stanu pracy dostarcza informacji o działaniu czujników (napięcie robocze, stan przełączania). Ułatwia to rozwiązywanie problemów, ponieważ zapewnia bezpośredni wgląd w działanie podłączonych urządzeń peryferyjnych.
Inne właściwości
- Temperatura otoczenia
- -20 - 90°C
Właściwości elektryczne
- Podłączenie elektryczne wersja A
- M12
- Podłączenie elektryczne wersja B
- zacisk
- Liczba podłączonych biegunów A
- 5
- Liczba slotów
- 4
- Napięcie robocze (DC)
- 10 - 30V
- Wyświetlacz
- Wyświetlacz LED
Właściwości mechaniczne
- Konstrukcja dławika kablowego
- M20 x 1,5
- Szerokość
- 102mm
- Wysokość
- 60mm
- Długość
- 41,5mm
- Klasa ochrony (IP)
- IP67
- Materiał obudowy
- PBT
Znajdź akcesoria dla VK000007
w tych grupach produktów:
Gniazda kablowe Gniazdo M12 Wtyk M12 4-przewodowy
Wkładka klucza SW14 dla AV000140
Niedobór zapasów
Kabel 16x0,34+3x0,75
4-stykowe złącze kablowe M12, możliwość montażu
Wtyk śrubowy M12
W magazynie
Możliwość montażu 5-pinowego złącza kabla M12
Klucz dynamometryczny SW9 / SW13
Arkusze danych
Rysunki
-
jpgRysunek technicznyJPG-Plik, 61 KB
-
dwg2DDWG-Plik, 411 KB
-
stp3DSTP-Plik, 486 KB
-

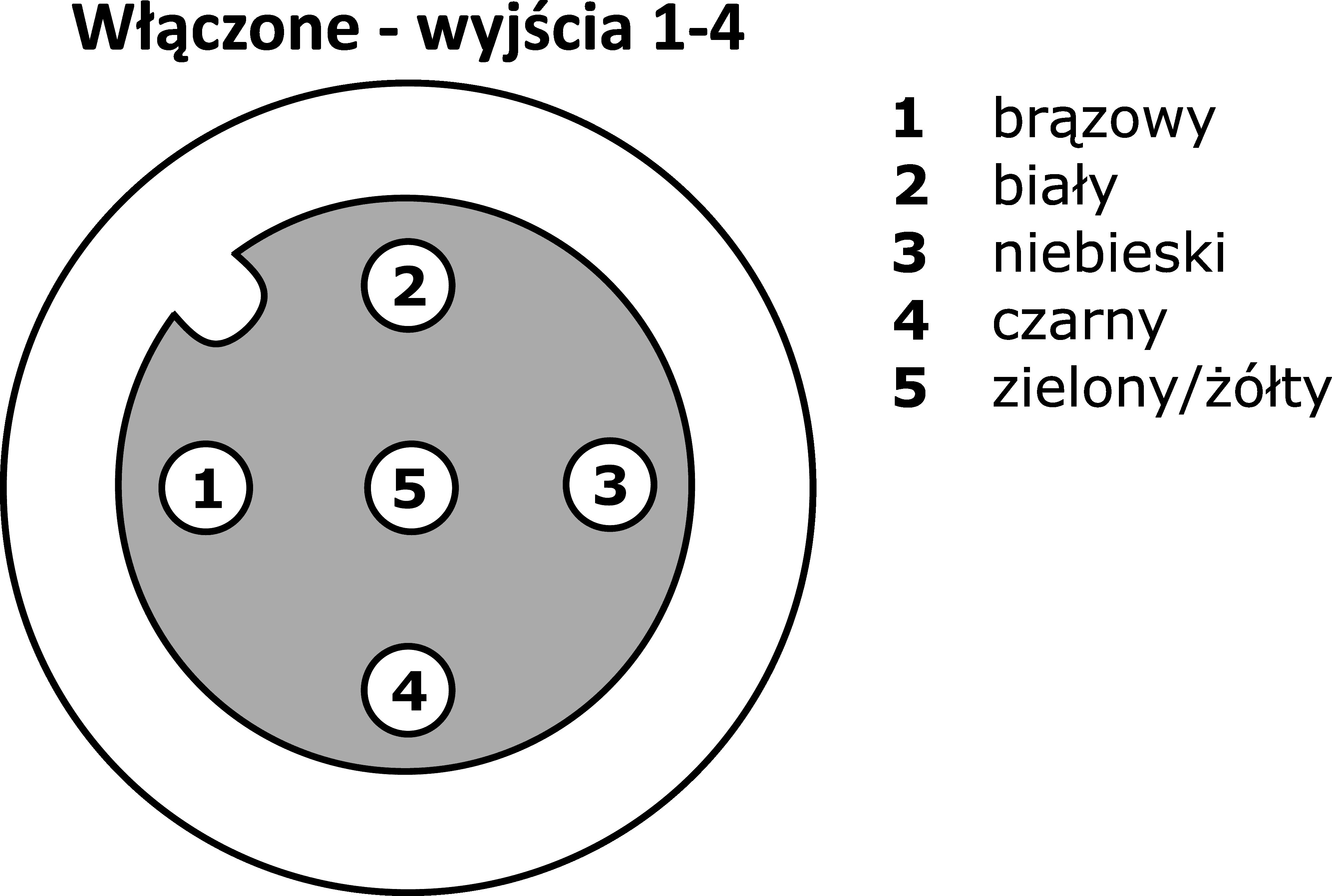

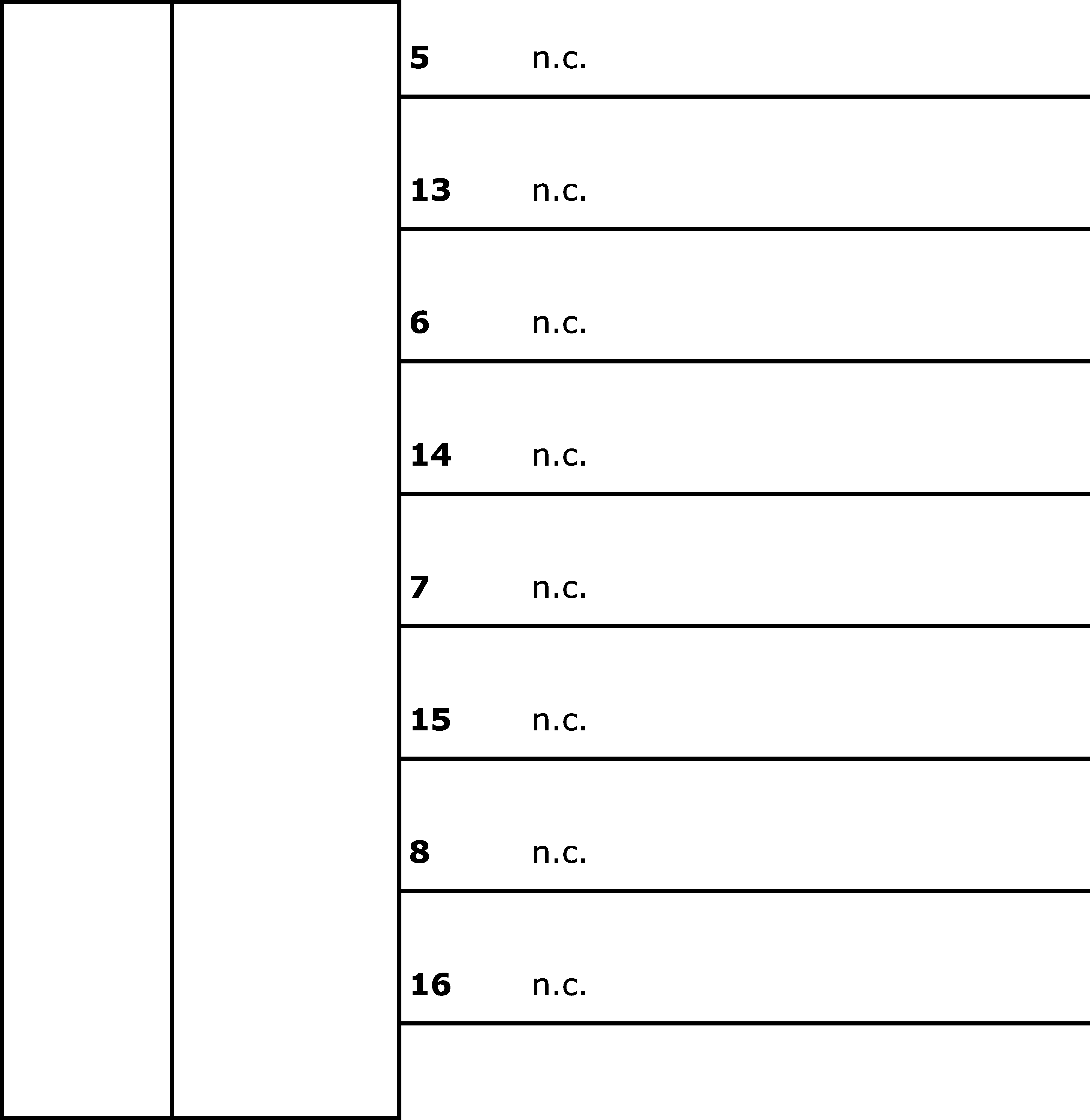

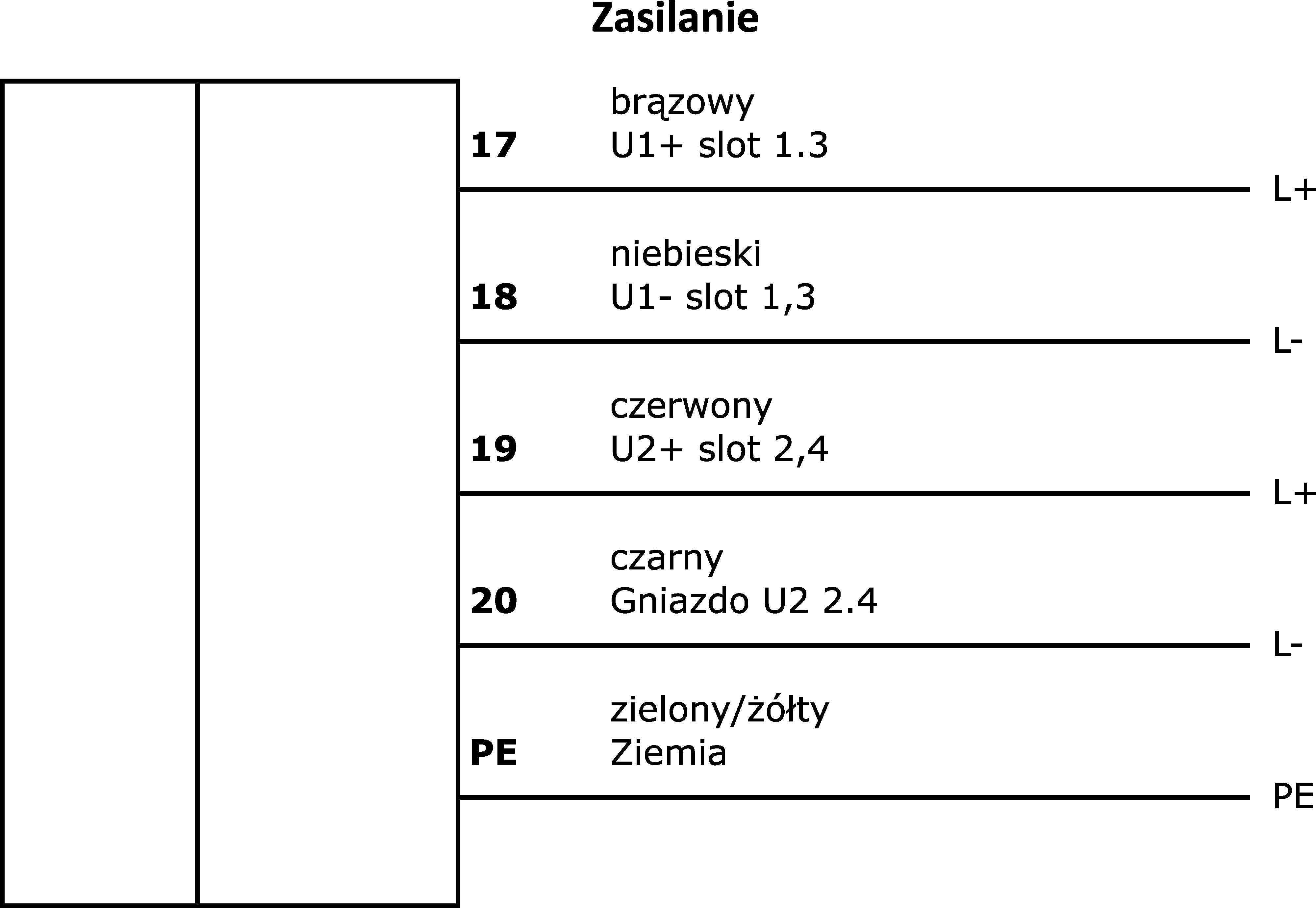

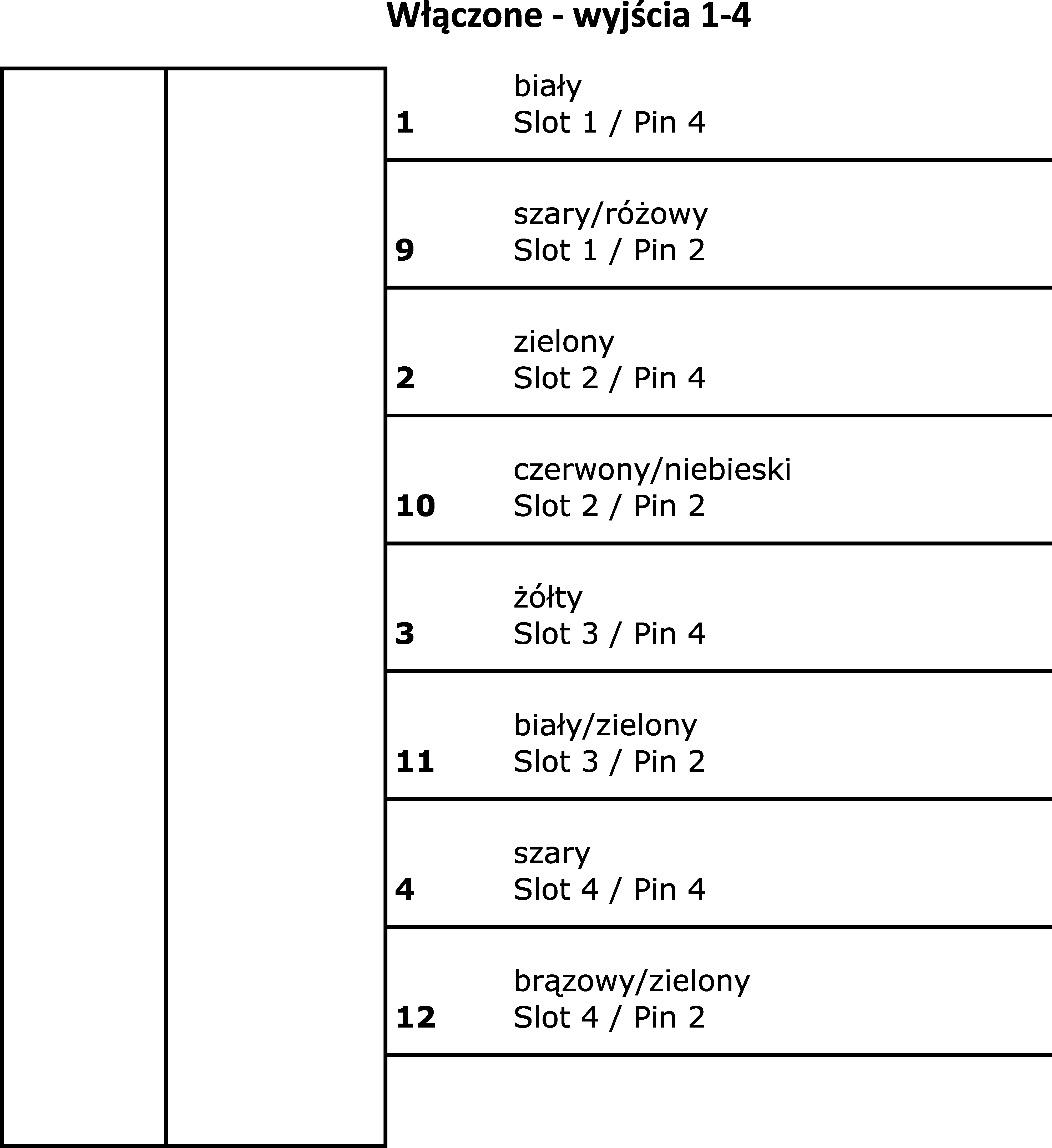

pngSchemat połączenia internetowegoPNG-Plik, 58 KB
Zgodność produktu
| Klasyfikacja | Klasa |
|---|---|
| eClass-7.0 | 27279219 |
| eClass-7.1 | 27279219 |
| eClass-8.0 | 27279219 |
| eClass-9.0 | 27440108 |
| eClass-9.1 | 27440108 |
| ETIM-6.0 | EC002585 |
| ETIM-7.0 | EC003558 |
| Cecha | Wartość |
|---|---|
| Zgodność z dyrektywą RoHS | Tak |
| Zgodność z REACH | Tak |
| Zgodność z OzDS | Tak |
| Zgodność z POP | Tak |
| Zgodność z TSCA | Tak |
| Grupa produktów IPF | 855 Gniazda/wtyki kablowe (rozdzielacze, akcesoria, różne) |
| Wymiary opakowania | 65 x 47 x 120mm |
| Masa brutto | 260g |
| Numer taryfy celnej | 85366990 |
| Numer WEEE | 40951076 |
