Technologia połączeń - Gniazda kablowe / wtyczki montowane po obu stronach

VK100F73

VK100F73
Cena katalogowa
23,20 €
Niedobór zapasów
Przewód połączeniowy, 1m, gniazdo M8 4-stykowe kątowe, wtyczka M8 4-stykowa prosta, 4x0,34mm², PUR (poliuretan) czarny, 24V, -30-90°C, IP67, TPU, 3A, LED, odporny na łańcuchy i skręcanie, oleje i smary chłodzące, obszar spawania, bez silikonu

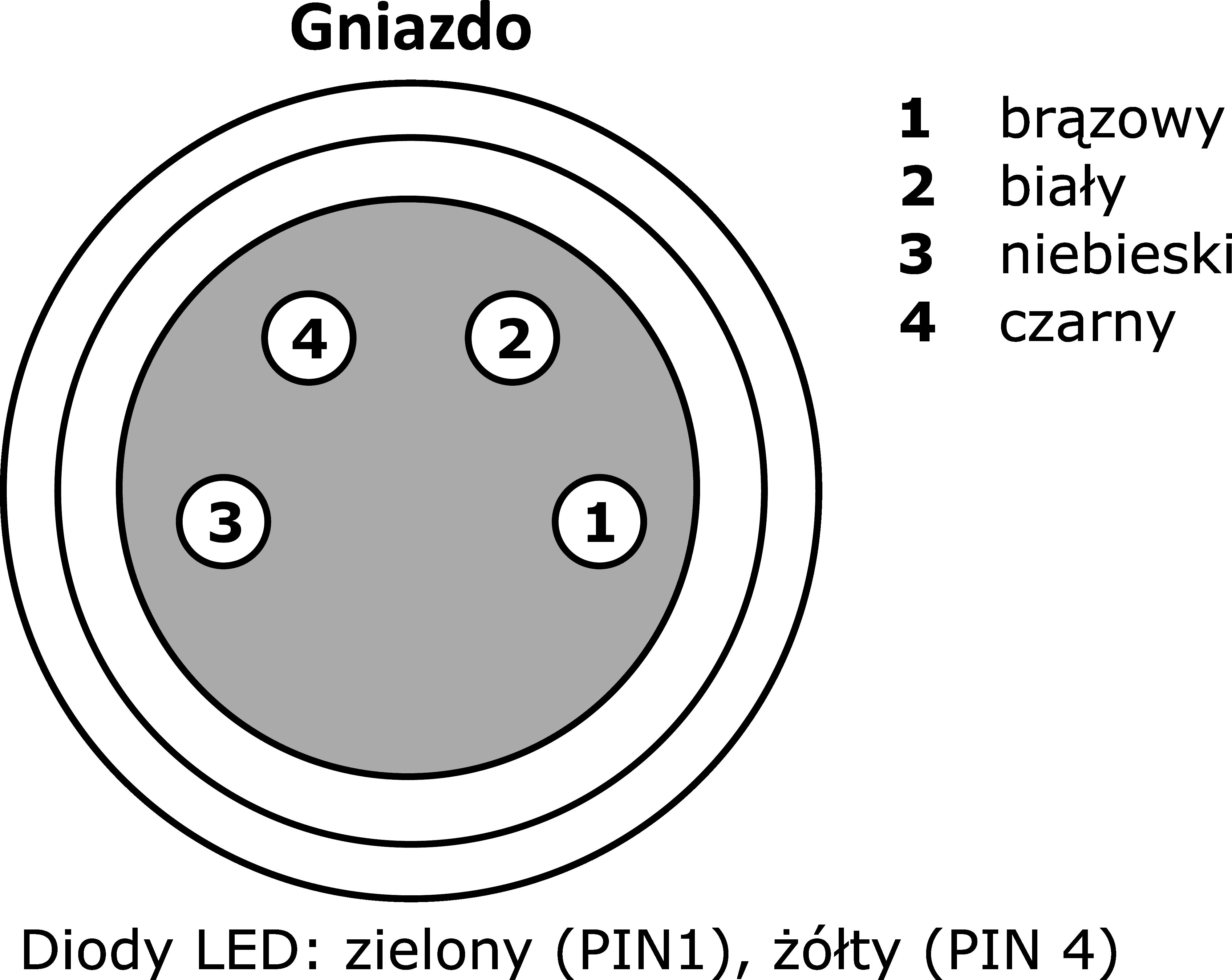

Schemat połączeń
Szkic wymiarowy
Model 3D
Porównaj

Technologia połączeń - Gniazda kablowe / wtyczki montowane po obu stronach

Ten kabel połączeniowy ma wstępnie zmontowane połączenia po obu stronach. Może być używany do ekonomicznej integracji urządzeń końcowych z połączeniem wtykowym za pośrednictwem rozdzielacza lub modułu logicznego.

Jedna strona VK100F73 jest wyposażona w kątowe 4-pinowe gniazdo kablowe M8, a druga w prostą 4-pinową wtyczkę kablową M8. Żyły kabla z powłoką z tworzywa sztucznego (PUR) mogą być obciążone prądem 3A każda.

.

Inne właściwości

Ognioodporność
zgodnie z normą EN 60332-2-2
Temperatura otoczenia
-30 - 90°C
Zastosowania
Nadaje się do łańcuchów wleczonych, Obszar spawania

Właściwości elektryczne

Typ styku wtykowego Połączenie A
Żeński (gniazdo)
Typ styku wtykowego Połączenie B
Męski (wtyczka)
Podłączenie elektryczne wersja A
M8
Podłączenie elektryczne wersja B
M8
Rezystancja styków
5mOhm
Liczba podłączonych biegunów A
4
Liczba podłączonych biegunów B
4
Aktualna nośność
3A
Kodowanie połączenia A
A
Kodowanie połączenia B
A
Wyświetlacz
Wyświetlacz LED

Właściwości mechaniczne

Struktura rdzenia
42 x 0,1 mm
Przekrój przewodu
0,34mm²
Liczba rdzeni
4
Kolor powłoki kabla
czarny
Długość kabla
1m
Złącze zasilania kabla A
kątowy
Złącze zasilania kabla B
prosty
Maksymalny moment dokręcania połączenia A
0,6Nm
Maksymalny moment dokręcania połączenia B
0,6Nm
Cykle gięcia
5 milionów cykli
Klasa ochrony (IP)
IP67
Cykle skręcania
+/-360°/m, ≥ 2 miliony cykli
Materiał powłoki stykowej
Złoto
Materiał obudowy
TPU
Materiał osłony kabla
Tworzywo sztuczne (PUR)
Materiał korpusu podstawy stykowej
Mosiądz
Dopuszczalna temperatura zewnętrzna kabla, instalacja stała
-40 - 90°C
Dopuszczalna temperatura zewnętrzna kabla w ruchu
-30 - 90°C
Materiał połączenia śrubowego
Mosiądz
Właściwości materiału
Bezhalogenowy, Odporny na hydrolizę, Wolny od LABS, Odporny na ozon, Nie zawiera silikonu, Odporny na promieniowanie UV
Odporność środowiskowa
Oleje, Smary chłodzące

Właściwości optyczne

Stopień zabrudzenia
3
Klasyfikacja Klasa
eClass-7.0 27279218
eClass-7.1 27279218
eClass-8.0 27279218
eClass-9.0 27060311
eClass-9.1 27060311
ETIM-6.0 EC001855
ETIM-7.0 EC001855
Cecha Wartość
Zgodność z dyrektywą RoHS Tak
Zgodność z REACH Tak
Numer homologacji UL / CSA E509333
Zgodność z OzDS Tak
Zgodność z POP Tak
Zgodność z TSCA Tak
Numer SCIP 02a19814-641f-4f49-a2cd-c7af668205a6
Grupa produktów IPF 851 Gniazda/wtyki kablowe (montowane po obu stronach)
Wymiary opakowania 150 x 10 x 150mm
Masa brutto 40g
Ślad CO2 0,17kg CO₂e
Numer taryfy celnej 85444290
Numer WEEE 40951076
