Anschlusstechnik - Kabeldosen / -stecker beidseitig konfektioniert

VK100F73

VK100F73
Listenpreis
23,20 €
Bestand knapp

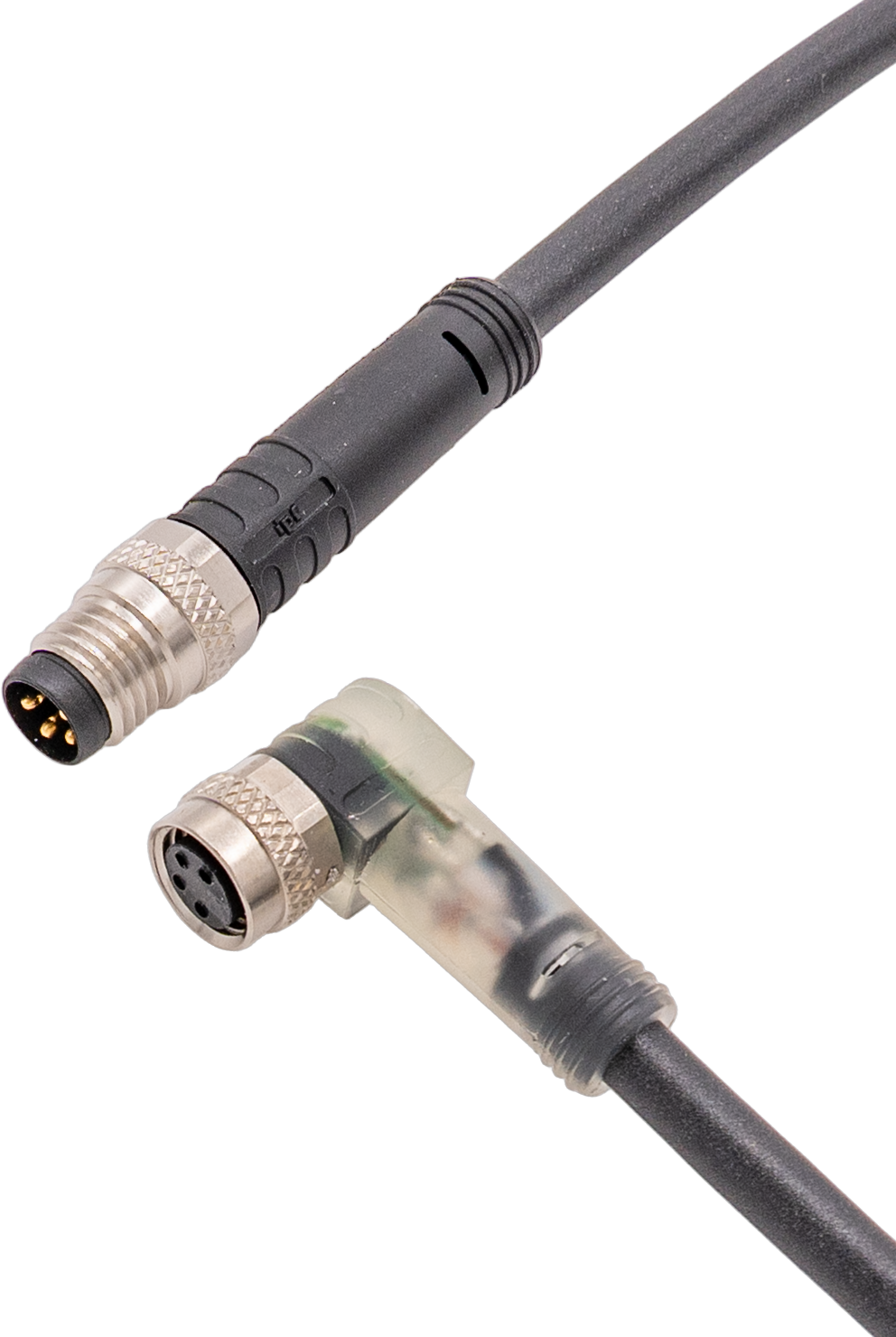

Verbindungsleitung, 1m, M8 Dose 4polig abgewinkelt, M8 Stecker 4polig gerade, 4x0,34mm², PUR (Polyurethan) schwarz, 24V, -30-90°C, IP67, TPU, 3A, LED, Schleppketten- und torsionsfähig, Öle und Kühlschmiermittel, Schweißbereich, Silikonfrei

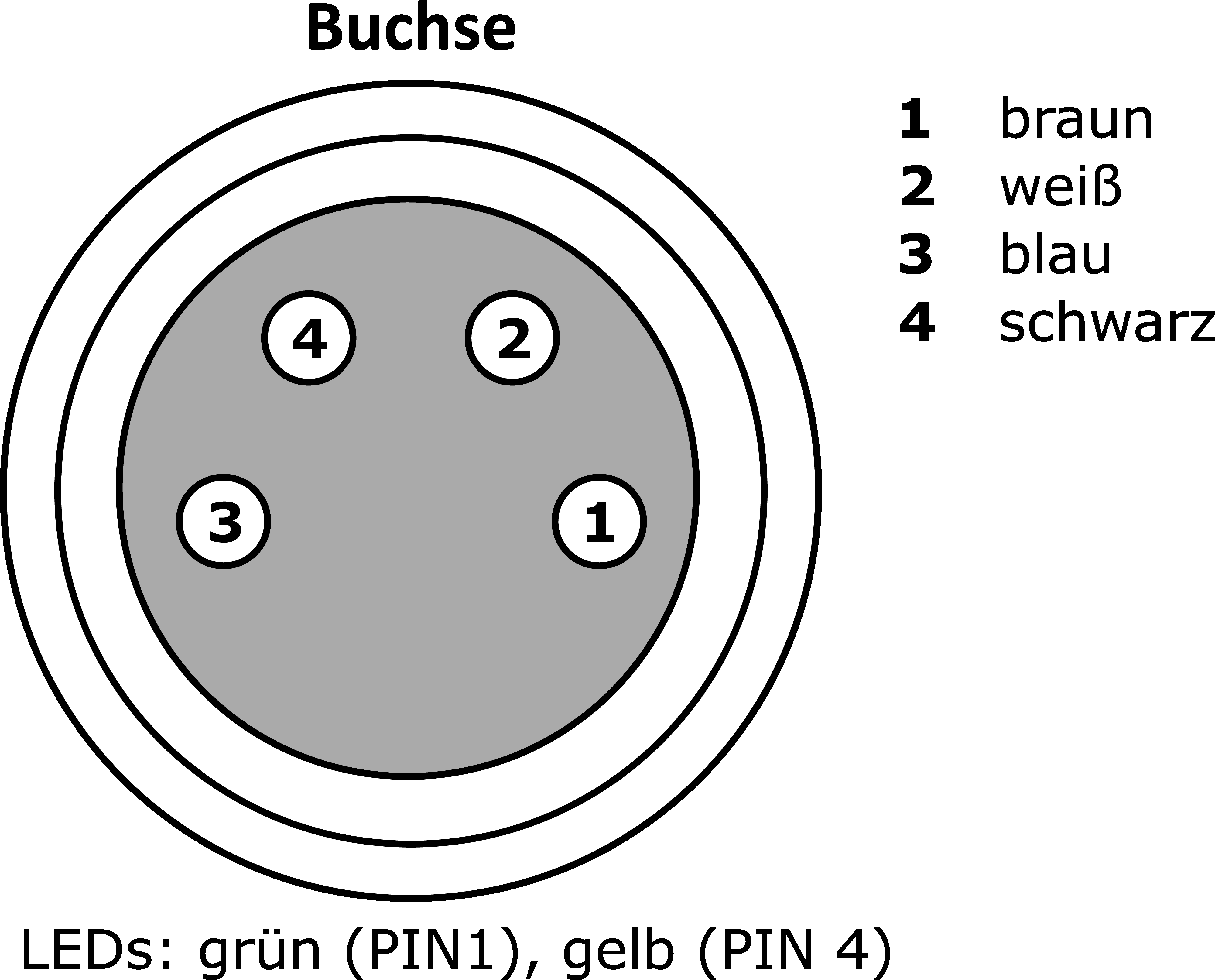

Anschlussbild

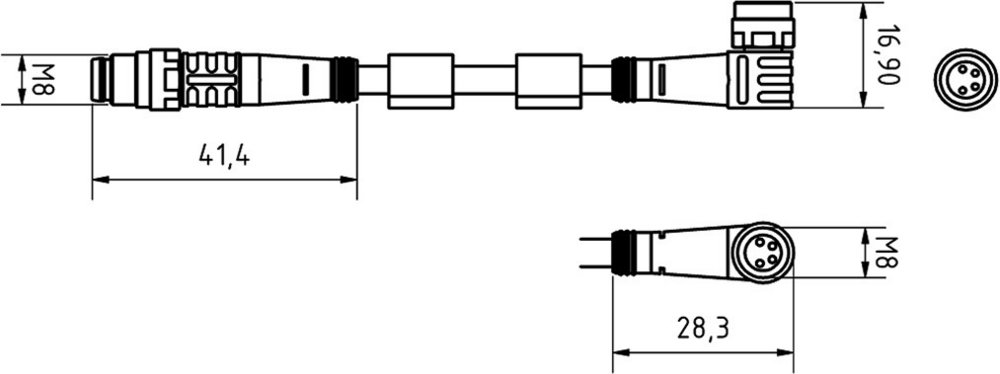

Maßskizze
3D-Modell
Vergleichen

Anschlusstechnik - Kabeldosen / -stecker beidseitig konfektioniert

Diese Verbindungsleitung hat beidseitig vorkonfektionierte Anschlüsse. Mit ihr lassen sich Kostengünstig Endgeräte mit einer Steckverbindung über einen Verteiler oder ein Logikmodul in einbinden.

Die eine Seite des VK100F73 ist mit einer abgewinkelten 4-poligen M8-Kabeldose und die andere mit einem geraden 4-poligen M8-Kabelstecker ausgestattet. Die Adern der Leitung mit einem Mantel aus Kunststoff (PUR) lassen sich jeweils mit 3A belasten.

Elektrische Eigenschaften

Ausführung des Steckkontaktes Anschluss A
Female (Buchse)
Ausführung des Steckkontaktes Anschluss B
Male (Stecker)
Ausführung elektrischer Anschluss A
M8
Ausführung elektrischer Anschluss B
M8
Durchgangswiderstand
5mOhm
Polzahl Anschluss A
4
Polzahl Anschluss B
4
Strombelastbarkeit
3A
Kodierung Anschluss A
A
Kodierung Anschluss B
A
Anzeige
LED-Anzeige

Mechanische Eigenschaften

Aderaufbau
42 x 0,1mm
Leiterquerschnitt
0,34mm²
Ader-Zahl
4
Farbe des Kabelmantels
schwarz
Kabellänge
1m
Kabelzuführung Anschluss A
abgewinkelt
Kabelzuführung Anschluss B
gerade
Maximales Anzugsdrehmoment Anschluss A
0,6Nm
Maximales Anzugsdrehmoment Anschluss B
0,6Nm
Biegezyklen
5 Mio. Zyklen
Schutzart (IP)
IP67
Torsionszyklen
+/-360°/m, ≥ 2 Mio. Zyklen
Werkstoff der Kontaktbeschichtung
Gold
Werkstoff des Gehäuses
Kunststoff (TPU)
Werkstoff des Kabelmantels
Kunststoff (PUR)
Werkstoff des Kontaktgrundkörpers
Messing
Zul. Kabelaußentemperatur, fest verlegt
-40 - 90°C
Zul. Kabelaußentemperatur, in Bewegung
-30 - 90°C
Werkstoff der Verschraubung
Messing
Werkstoffeigenschaften
Halogenfrei, Hydrolysefest, LABS-frei, Ozonbeständig, Silikonfrei, UV-Beständig
Umgebungsbeständigkeiten
Öle, Kühlschmiermittel

Optische Eigenschaften

Verschmutzungsgrad
3

Sonstige Eigenschaften

Flammwidrig
nach EN 60332-2-2
Umgebungstemperatur
-30 - 90°C
Anwendungen
Schleppkettentauglich, Schweißbereich
Klassifizierung Klasse
eClass-7.0 27279218
eClass-7.1 27279218
eClass-8.0 27279218
eClass-9.0 27060311
eClass-9.1 27060311
ETIM-6.0 EC001855
ETIM-7.0 EC001855
Merkmal Wert
RoHS konform Ja
REACH-konform Ja
UL- / CSA-Zulassungsnummer E509333
OzDS-konform Ja
POP-konform Ja
TSCA-konform Ja
SCIP-Nummer 02a19814-641f-4f49-a2cd-c7af668205a6
IPF Produktgruppe 851 Kabeldosen/-stecker (beidseitig konfektioniert)
Verpackungsmaße 150 x 10 x 150mm
Bruttogewicht 40g
CO2-Fußabdruck 0,17kg CO₂e
Zolltarifnummer 85444290
WEEE-Nummer 40951076
