VL250100
Ilość | Cena | Oszczędności |
---|---|---|
1 | 72,30 € | – |
5 | 70,13 € | 3% / 2,17 € |
10 | 68,69 € | 5% / 3,62 € |
20 | 66,52 € | 8% / 5,78 € |
50 | 63,62 € | 12% / 8,68 € |
Moduły logiczne - Instalacja szafy sterowniczej
Łączenie sygnałów cyfrowych bezpośrednio w maszynie może pomóc znacznie zminimalizować koszty i wysiłek. Klasycznym zastosowaniem jest łączenie różnych sygnałów bezpośrednio w terenie. Pozwala to uniknąć długich tras kablowych między wieloma pojedynczymi urządzeniami, znacznie minimalizuje wysiłek związany z okablowaniem i zmniejsza zapotrzebowanie na wejścia sterujące. Wszystkie sygnały wejściowe w modułach logicznych są wizualizowane przez zintegrowane diody LED i są od siebie elektrycznie odizolowane. Zapobiega to wpływowi jednego urządzenia na drugie. Wyjścia modułów są odporne na przeciążenia, a oczekujący sygnał jest również wskazywany przez diodę LED. Oprócz logicznych połączeń sygnałów wejściowych, takich jak AND lub OR, dostępne są również wersje z kontrolą zmiany sygnału. Moduły logiczne ipf są dostępne do montażu na szynie typu top-hat lub jako moduły polowe. Dzięki temu oraz solidnej obudowie, która charakteryzuje się wysokim stopniem ochrony przed wnikaniem pyłu i wody, nasze urządzenia mogą być stosowane we wszystkich obszarach maszyn, systemów i narzędzi.
Inne właściwości
- Temperatura otoczenia
- -25 - 60°C
Właściwości elektryczne
- Liczba wejść na jednostkę logiczną
- 4
- Liczba połączeń elektrycznych Przyłącze A
- 4
- Liczba połączeń elektrycznych Przyłącze B
- 1
- Liczba jednostek logicznych
- 1
- Podłączenie elektryczne wersja A
- zacisk
- Podłączenie elektryczne wersja B
- zacisk
- Znamionowy prąd przełączania
- 300mA
- Prąd bez obciążenia
- 5mA
- Logika
- ORAZ
- Częstotliwość przełączania
- 5 000Hz
- Spadek napięcia
- 2,1V
- Napięcie robocze (DC)
- 10 - 35V
- Kaskadowość
- Tak
- Logika wyjścia
- A1 = E1 ∧ E2 ∧ E3 ∧ E4
- Wyświetlacz
- Wyświetlacz LED
Właściwości mechaniczne
- Szerokość
- 25,5mm
- Wysokość
- 49mm
- Długość
- 80mm
- Typ montażu
- Szyna top-hat
- Klasa ochrony (IP)
- IP40
- Materiał obudowy
- Tworzywo sztuczne
Arkusze danych
Rysunki
-
jpgRysunek technicznyJPG-Plik, 331 KB
-
dwg2DDWG-Plik, 80 KB
-
stp3DSTP-Plik, 1.0 MB
-

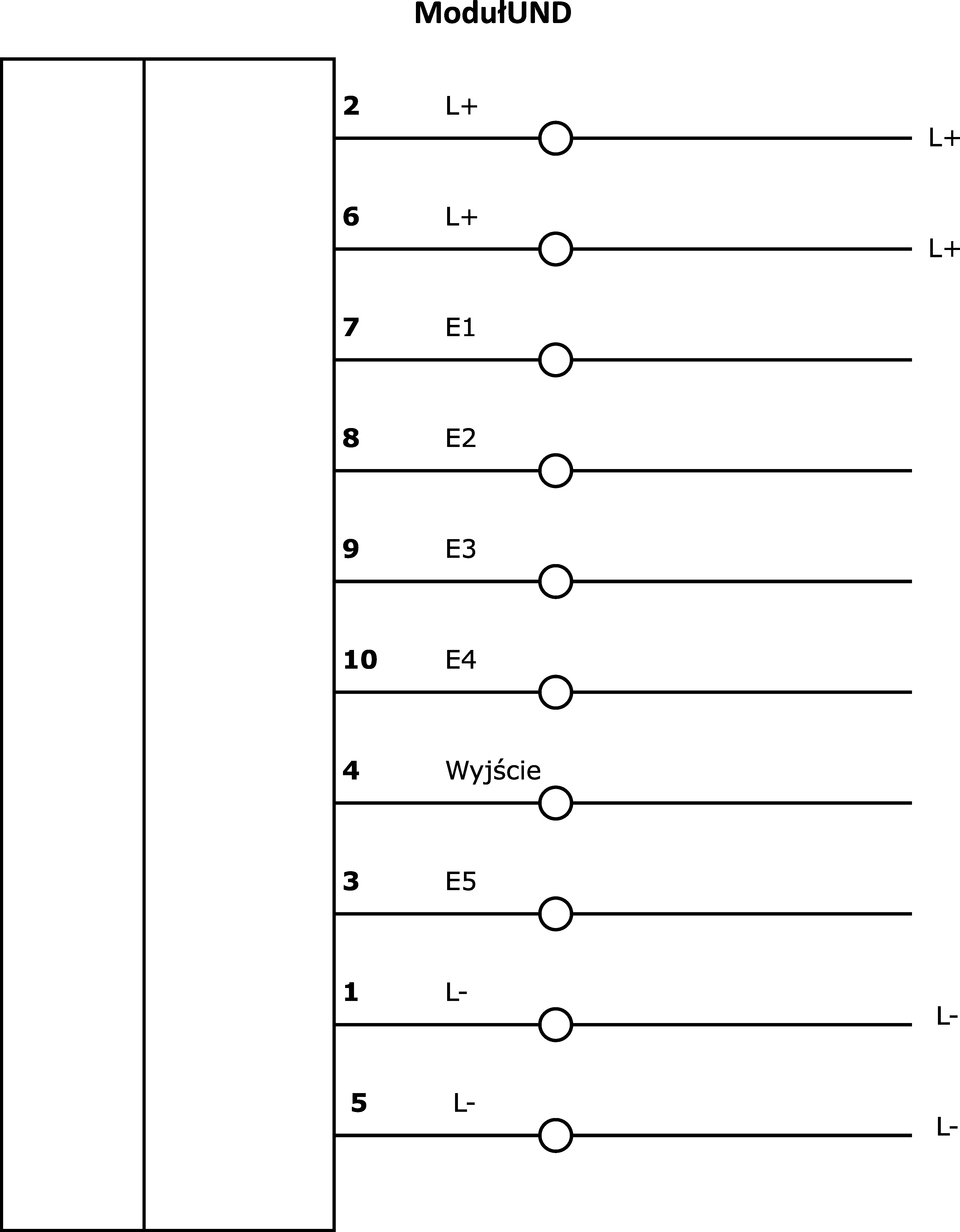

pngSchemat połączenia internetowegoPNG-Plik, 11 KB
Zgodność produktu
-
pdfDeklaracja zgodności UKCAPDF-Plik, 324 KB
-
pdfZgodność materiałowaPDF-Plik, 406 KB
-
pdfDeklaracja zgodności CEPDF-Plik, 254 KB
-
pdfDeklaracja zgodności ULPDF-Plik, 76 KB
-
pdfDeklaracja zgodności CCCPDF-Plik, 73 KB
-
pdfDeklaracja zgodności CSAPDF-Plik, 57 KB
Różne
Klasyfikacja | Klasa |
---|---|
eClass-7.0 | 27242216 |
eClass-7.1 | 27242216 |
eClass-8.0 | 27242216 |
eClass-9.0 | 27242216 |
eClass-9.1 | 27242216 |
ETIM-6.0 | EC001417 |
ETIM-7.0 | EC001417 |
Cecha | Wartość |
---|---|
Zgodność z dyrektywą RoHS | Tak |
Zgodność z REACH | Tak |
Grupa produktów IPF | 800 Różne |
Wymiary opakowania | 77 x 25 x 123mm |
Masa brutto | 60g |
Numer taryfy celnej | 85365005 |
Numer WEEE | 40951076 |
