VL250100
montante | preço | desconto |
---|---|---|
1 | 72,30 € | – |
5 | 70,13 € | 3% / 2,17 € |
10 | 68,69 € | 5% / 3,62 € |
20 | 66,52 € | 8% / 5,78 € |
50 | 63,62 € | 12% / 8,68 € |
Módulo lógico - Instalação do quadro de controlo
A ligação de sinais digitais directamente na máquina pode contribuir para uma minimização significativa dos custos e do esforço. Uma aplicação clássica é a ligação de diferentes sinais directamente no campo. Assim, é possível evitar longos percursos de linha de muitos dispositivos individuais, o que reduz significativamente o esforço de cablagem e a necessidade de entradas de controlo. Todos os sinais de entrada nos módulos lógicos são visualizados por LEDs integrados e estão electricamente desacoplados uns dos outros. Desta forma, as influências de um dispositivo para o outro são evitadas de forma fiável. As saídas dos módulos são à prova de sobrecarga e o sinal que se aproxima também é indicado por um LED. Para além das ligações de sinais de entrada lógicos, como AND e OR, também estão disponíveis versões com controlo de mudança de sinal. Os módulos lógicos ipf estão disponíveis para montagem em calha DIN ou como módulos de campo. Assim, e devido à caixa robusta, que se caracteriza por um elevado grau de protecção contra a penetração de pó e água, os nossos dispositivos podem ser utilizados em todas as áreas de máquinas, equipamentos e ferramentas.
Outras propriedades
- Temperatura ambiente
- -25 - 60°C
Propriedades eléctricas
- Número de entradas por unidade lógica
- 4
- Número de ligações eléctricas Ligação A
- 4
- Número de ligações eléctricas Ligação B
- 1
- Número de unidades lógicas
- 1
- Ligação eléctrica versão A
- pinças
- Ligação eléctrica versão B
- pinças
- Corrente nominal de comutação
- 300mA
- Corrente em vazio
- 5mA
- Lógica
- E
- Frequência de comutação
- 5.000Hz
- Queda de tensão
- 2,1V
- Tensão de funcionamento (DC)
- 10 - 35V
- Em cascata
- Sim
- Lógica de saída
- A1 = E1 ∧ E2 ∧ E3 ∧ E4
- Ecrã
- Ecrã LED
Propriedades mecânicas
- Largo
- 25,5mm
- Altura
- 49mm
- Comprimento
- 80mm
- Tipo de montagem
- Calha da cartola
- Classe de protecção (IP)
- IP40
- Material do invólucro
- Plástico
Fichas de dados
-
pdfFicha de dados do catálogoPDF-ficheiro, 1.1 MB
-
pdfFolha de dados automáticaPDF-ficheiro, 588 KB
Desenhos
-
jpgDesenho técnicoJPG-ficheiro, 331 KB
-
dwg2DDWG-ficheiro, 80 KB
-
stp3DSTP-ficheiro, 1.0 MB
-

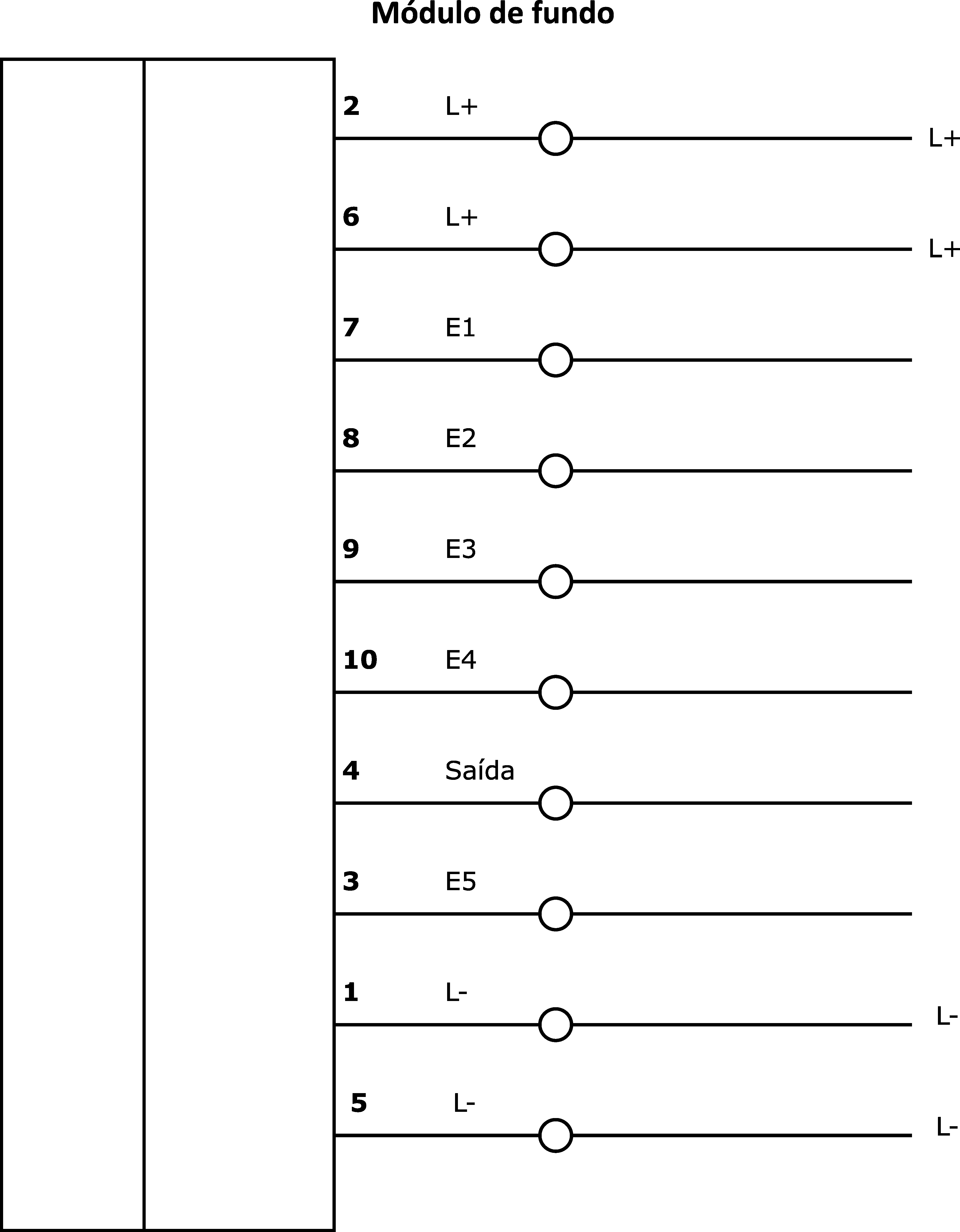

pngEsquema de ligação InternetPNG-ficheiro, 11 KB
Conformidade do produto
-
pdfDeclaração de Conformidade UKCAPDF-ficheiro, 324 KB
-
pdfConformidade dos materiaisPDF-ficheiro, 406 KB
-
pdfDeclaração de Conformidade CEPDF-ficheiro, 253 KB
-
pdfDeclaração de conformidade ULPDF-ficheiro, 76 KB
-
pdfDeclaração de Conformidade CCCPDF-ficheiro, 73 KB
-
pdfDeclaração de conformidade CSAPDF-ficheiro, 57 KB
Diversos
Classificação | Classe |
---|---|
eClass-7.0 | 27242216 |
eClass-7.1 | 27242216 |
eClass-8.0 | 27242216 |
eClass-9.0 | 27242216 |
eClass-9.1 | 27242216 |
ETIM-6.0 | EC001417 |
ETIM-7.0 | EC001417 |
Imóveis | Valor |
---|---|
Conformidade com RoHS | Sim |
Em conformidade com o REACH | Sim |
Grupo de produtos IPF | 800 diversos |
dimensões da embalagem | 77 x 25 x 123mm |
Peso bruto | 60g |
Número da pauta aduaneira | 85365005 |
Número WEEE | 40951076 |
