VL610304
| Ilość | Cena | Oszczędności |
|---|---|---|
| 1 | 201,30 € | – |
| 5 | 195,26 € | 3% / 6,04 € |
| 10 | 191,24 € | 5% / 10,07 € |
| 20 | 185,20 € | 8% / 16,10 € |
| 50 | 177,14 € | 12% / 24,16 € |
W magazynie
Moduł logiczny, 42x122x60mm, AND/OR, 4-stykowy, 10-30V DC, 4-stykowe gniazdo M12 po stronie czujnika, 4-stykowa wtyczka M12 po stronie sterowania, IP67, tworzywo sztuczne, IO-Link
Porównaj
Moduły logiczne - Dystrybutor terenowy
Łączenie sygnałów cyfrowych bezpośrednio w maszynie może pomóc znacznie zminimalizować koszty i wysiłek. Klasycznym zastosowaniem jest łączenie różnych sygnałów bezpośrednio w terenie. Pozwala to uniknąć długiego okablowania między wieloma pojedynczymi urządzeniami, znacznie minimalizuje wysiłek związany z okablowaniem i zmniejsza zapotrzebowanie na wejścia sterujące. Wszystkie sygnały wejściowe w modułach logicznych są wizualizowane przez zintegrowane diody LED i są od siebie elektrycznie odizolowane. Zapobiega to wpływowi jednego urządzenia na drugie. Wyjścia modułów są odporne na przeciążenia, a oczekujący sygnał jest również wskazywany przez diodę LED. Oprócz logicznych połączeń sygnałów wejściowych, takich jak AND lub OR, dostępne są również wersje z kontrolą zmiany sygnału. Moduły logiczne ipf są dostępne do montażu na szynie typu top-hat lub jako moduły polowe. Dzięki temu oraz solidnej obudowie, która charakteryzuje się wysokim stopniem ochrony przed wnikaniem pyłu i wody, nasze urządzenia mogą być stosowane we wszystkich obszarach maszyn, systemów i narzędzi.
Inne właściwości
- Temperatura otoczenia
- -20 - 70°C
- Wersja IO-Link
- V1.1
Właściwości elektryczne
- Liczba wejść na jednostkę logiczną
- 4
- Liczba połączeń elektrycznych Przyłącze A
- 4
- Liczba połączeń elektrycznych Przyłącze B
- 1
- Liczba jednostek logicznych
- 2
- Podłączenie elektryczne wersja A
- Złącze wtykowe M12
- Podłączenie elektryczne wersja B
- Złącze wtykowe M12
- Znamionowy prąd przełączania
- 100mA
- Logika
- I/LUB
- Liczba podłączonych biegunów A
- 4
- Liczba podłączonych biegunów B
- 4
- Obsługiwany interfejs komunikacyjny
- IO-Link

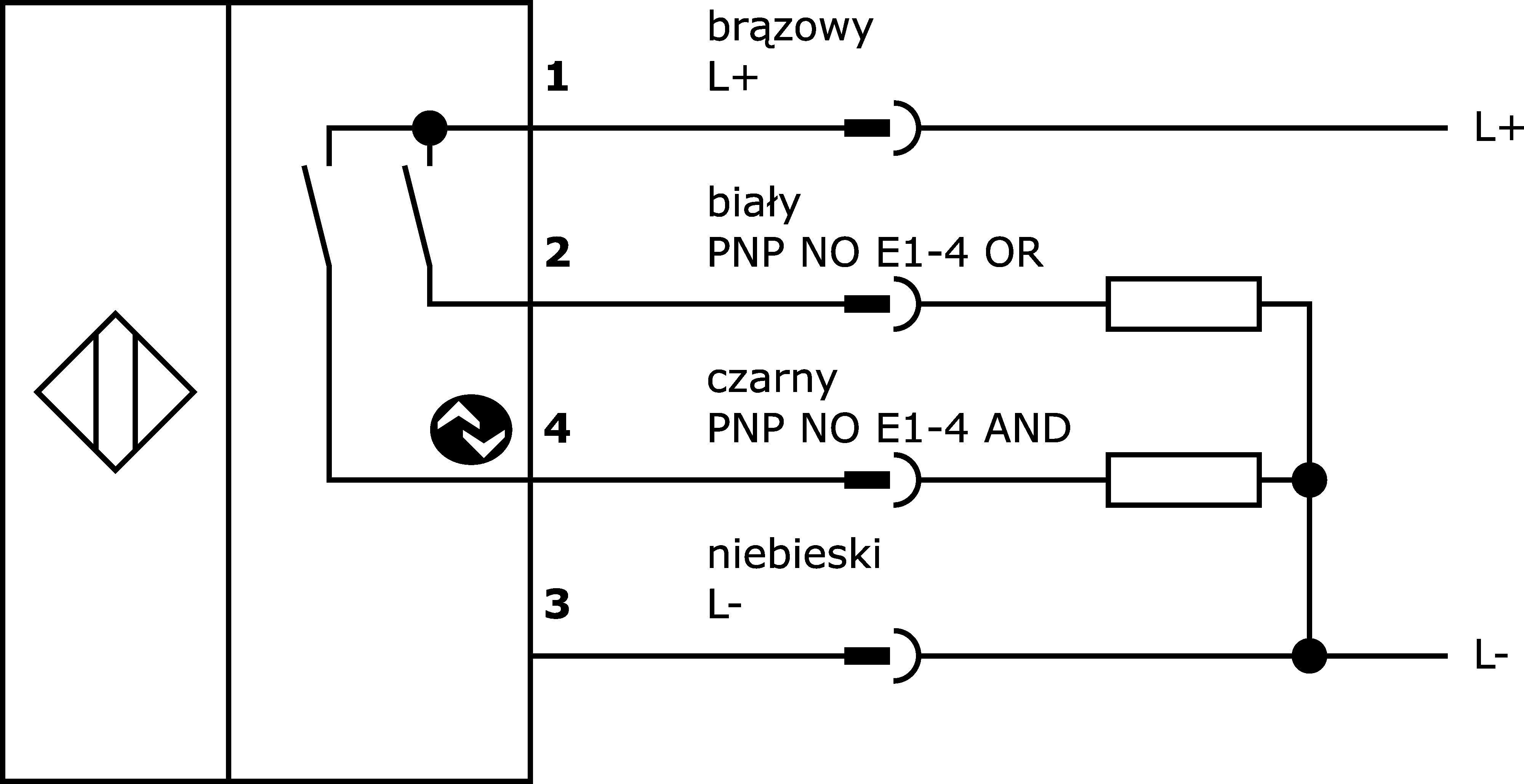

- Logika wyjścia
- A1 = E1 ∧ E2 ∧ E3 ∧ E4, A2 = E1 ∨ E2 ∨ E3 ∨ E4
- Wyświetlacz
- Wyświetlacz LED
- Napięcie robocze
Właściwości mechaniczne
- Szerokość
- 60mm
- Wysokość
- 41,5mm
- Długość
- 122mm
- Typ montażu
- Mocowanie śrubowe
- Klasa ochrony (IP)
- IP67
- Materiał obudowy
- Tworzywo sztuczne
- wymiary
Znajdź akcesoria dla VL610304
w tych grupach produktów:
Inne czujniki
Wtyk śrubowy M12
Programowanie / parametryzacja
IO-Link master
Niedobór zapasów
Technologia połączeń
3-żyłowe gniazda kablowe M12
4-pinowe gniazda kablowe M12, możliwość montażu
4-żyłowe gniazda kablowe M12
4-stykowe złącze kablowe M12, możliwość montażu
5-pinowe gniazda kablowe M12, możliwość montażu
Gniazda kablowe Gniazdo M12 Wtyk M12 4-przewodowy
Arkusze danych
Rysunki
Interfejsy
Zgodność produktu
-
pdfDeklaracja zgodności UKCAPDF-Plik, 324 KB
-
pdfZgodność materiałowaPDF-Plik, 479 KB
-
pdfDeklaracja zgodności UEPDF-Plik, 254 KB
-
pdfDeklaracja zgodności ULPDF-Plik, 254 KB
-
pdfDeklaracja zgodności CCCPDF-Plik, 248 KB
-
pdfDeklaracja zgodności CSAPDF-Plik, 243 KB
Ulotka produktu
-
pdfFlyer IO-LinkPDF-Plik, 8.2 MB
-
pdfFlyer logic modulesPDF-Plik, 2.2 MB
-
pdfProdukty, które inspirująPDF-Plik, 8.5 MB
Biała księga
Przykłady zastosowań
| Klasyfikacja | Klasa |
|---|---|
| eClass-7.0 | 27242216 |
| eClass-7.1 | 27242216 |
| eClass-8.0 | 27242216 |
| eClass-9.0 | 27242216 |
| eClass-9.1 | 27242216 |
| ETIM-6.0 | EC001417 |
| ETIM-7.0 | EC001417 |
| Cecha | Wartość |
|---|---|
| Zgodność z dyrektywą RoHS | Tak |
| Zgodność z REACH | Tak |
| Zgodność z TSCA | Tak |
| Grupa produktów IPF | 800 Różne |
| Wymiary opakowania | 99 x 60 x 160mm |
| Masa brutto | 267g |
| Ślad CO2 | 1,32kg CO₂e |
| Numer taryfy celnej | 85365005 |
| Numer WEEE | 40951076 |
