AF000004
acessórios, espaçador para FM91 com barra paralela
Escassa
Sensores de nível de enchimento - microondas guiadas
FM910323
| montante | preço | desconto |
|---|---|---|
| 1 | 528,40 € | – |
| 5 | 512,55 € | 3% / 15,85 € |
| 10 | 501,98 € | 5% / 26,42 € |
| 20 | 486,13 € | 8% / 42,27 € |
| 50 | 464,99 € | 12% / 63,41 € |
A pedido
Sensor de nível, micro-ondas, 3/4" 425long, G3/4", 20-27V DC, PNP programável/configurável, conetor M12 de 4 pinos, alumínio+aço inoxidável 1.4571, IP67, sonda 2x Ø4mm 300long, parametrização
Comparar
Sensores de nível de enchimento - microondas guiadas
Os sensores de nível de enchimento e de nível funcionam de acordo com diferentes princípios de medição. A selecção do sensor depende do meio a ser detectado e das condições ambientais. O fluxo de material numa cuba vibratória pode ser consultado de forma excelente com sensores indutivos de nível de enchimento, cujo pêndulo é movido pelo material na cuba. A detecção de meios líquidos ou sólidos é, por exemplo, possível com a tecnologia de sensores de nível de enchimento capacitivos. Estes funcionam de acordo com o princípio do condensador, o meio altera a dielectricidade entre dois eléctrodos. A alteração resultante é convertida num sinal de saída digital. Uma outra alternativa para a detecção de níveis de enchimento de meios condutores é fornecida por relés de nível de enchimento condutivos. A resistência entre o eléctrodo de referência e o de medição é determinada. Se um limite definido for excedido, uma saída de relé é activada.
Outras propriedades
- Temperatura ambiente
- 0 - 70°C
- Versão
- paralelo
Propriedades eléctricas
- Número de saídas de comutação
- 2
- Execução da função de comutação
- programável/configurável
- Concepção da ligação eléctrica
- Conector M12
- Versão de saída de comutação
- PNP
- Corrente nominal de comutação
- 200mA
- Procedimento de definição
- Parametrização
- Corrente em vazio
- 45mA
- Número de postes
- 4
- Queda de tensão
- 2V
- Princípio de medição
- Micro-ondas
- Funções de saída
- Ponto de comutação, Histerese
- Ecrã
- Ecrã LED
- Permissividade relativa (εr) do meio ≥
- 2,3
- Funções de proteção
- Proteção contra curto-circuitos, Proteção contra inversão de polaridade
- Tensão de funcionamento

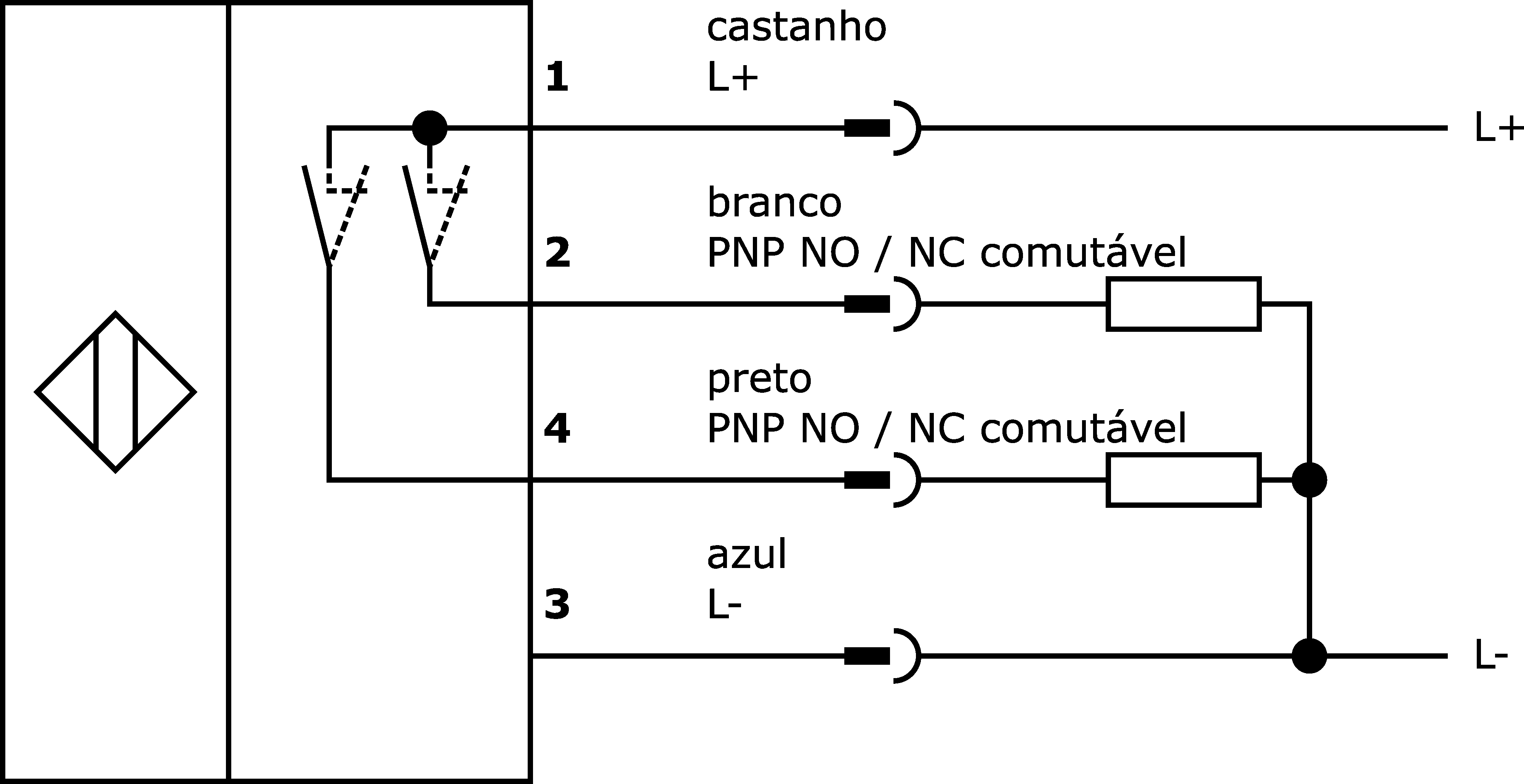

- Ligação eléctrica
Propriedades mecânicas
- Concepção da ligação ao processo
- G3/4 polegadas
- Tipo
- em torno de
- Resistência à compressão
- 10bar
- Diâmetro da sonda
- 4mm
- Comprimento da rosca
- 12mm
- Comprimento
- 425mm
- Comprimento da sonda
- 300mm
- Temperatura média
- 0 - 80°C
- Largura entre faces
- 32mm
- Classe de protecção (IP)
- IP67
- Material do invólucro
- Alumínio
- Material do transdutor
- Aço inoxidável 1.4571
- Material do vedante na ligação ao processo
- Plástico (NBR), AFM 34
- Materiais das partes molhadas
- Aço inoxidável 1.4571, Plástico (PTFE), Plástico (POM)
- Dimensões
Pode encontrar acessórios para FM910323
nestes grupos de produtos:
Montagem
Acessórios de montagem para candeeiros 64x80
Tecnologia de ligação
Tomadas de cabo M12 de 4 fios
Tomadas de cabo M12 de 4 fios com LED
Tomadas de cabo M12 de 4 pinos, acopláveis no local
Tomadas de cabo M12 de 5 pinos, acopláveis no local
Tomadas de cabo Tomada M12 Conector M12 de 4 fios
Fichas de dados
-
pdfFicha de dados do catálogoPDF-ficheiro, 1.4 MB
-
pdfFicha de dados individuaisPDF-ficheiro, 1.1 MB
Manuais
Desenhos
Conformidade do produto
-
pdfDeclaração de Conformidade UKCAPDF-ficheiro, 325 KB
-
pdfConformidade dos materiaisPDF-ficheiro, 479 KB
-
pdfDeclaração de conformidade UEPDF-ficheiro, 255 KB
-
pdfDeclaração de conformidade ULPDF-ficheiro, 254 KB
-
pdfDeclaração de Conformidade CCCPDF-ficheiro, 248 KB
-
pdfDeclaração de conformidade CSAPDF-ficheiro, 243 KB
Folheto do produto
Livro branco
| Classificação | Classe |
|---|---|
| eClass-7.0 | 27371813 |
| eClass-7.1 | 27371813 |
| eClass-8.0 | 27371813 |
| eClass-9.0 | 27371813 |
| eClass-9.1 | 27371813 |
| ETIM-6.0 | EC001447 |
| ETIM-7.0 | EC001447 |
| Imóveis | Valor |
|---|---|
| Conformidade com RoHS | Sim |
| Em conformidade com o REACH | Sim |
| Em conformidade com a TSCA | Sim |
| Grupo de produtos IPF | 350 sensores de nível de enchimento (capacitivos/condutivos) |
| dimensões da embalagem | 100 x 80 x 700mm |
| Peso bruto | 705g |
| Pegada de CO2 | 3,39kg CO₂e |
| Número da pauta aduaneira | 85365019 |
| Número WEEE | 40951076 |
