OE126020
montante | preço | desconto |
---|---|---|
1 | 106,40 € | – |
5 | 103,21 € | 3% / 3,19 € |
10 | 101,08 € | 5% / 5,32 € |
20 | 97,89 € | 8% / 8,51 € |
50 | 93,63 € | 12% / 12,77 € |
Barreiras de luz de elevado desempenho - Receptor não amplificado
Os sensores ópticos funcionam sem contacto. Detectam objectos independentemente das suas características (por exemplo, forma, cor, estrutura da superfície, material). O princípio básico de funcionamento baseia-se na transmissão e recepção de luz. Existem três versões diferentes: 1. O sensor de feixe de luz consiste em dois dispositivos separados, um transmissor e um receptor, que estão alinhados um com o outro. Se o feixe de luz entre os dois dispositivos for interrompido, a saída de comutação integrada no receptor altera o seu estado. 2. Com o sensor retrorreflector, o emissor e o receptor estão localizados num único dispositivo. O feixe de luz emitido é reflectido de volta para o receptor por um reflector que deve ser montado em frente ao dispositivo. Assim que o feixe de luz é interrompido, a saída de comutação integrada no dispositivo muda o seu estado. 3. Com o sensor de reflexão difusa, o emissor e o receptor estão num único dispositivo. O feixe de luz emitido é reflectido pelo objecto a ser detectado. Assim que o receptor detecta a luz reflectida, a saída de comutação integrada no dispositivo muda o seu estado.
Outras propriedades
- Âmbito da entrega
- Receptor
- Temperatura ambiente
- -25 - 60°C
- Versão
- Recetor de sensor de passagem
Propriedades eléctricas
- Concepção da ligação eléctrica
- Conector M12
- Número de postes
- 3
- Distância de comutação
- 0 - 70.000mm
- Frequência de comutação
- 15Hz
- Ligação ao amplificador
- Sim
Propriedades mecânicas
- Tipo
- Cilindro, rosca
- Comprimento da rosca
- 36mm
- Passo de linha
- 1mm
- Comprimento
- 55mm
- Temperatura de armazenamento
- -40 - 80°C
- Resistência ao choque
- 30g
- Classe de protecção (IP)
- IP67
- Resistência à vibração
- 55Hz
- Material da superfície activa do sensor
- Plástico
- Material do invólucro
- Aço inoxidável
- Dimensão da rosca
- M12
- Concepção do receptor
- Desenho standard
Propriedades ópticas
- Tipo de luz
- Luz infravermelha
- Forma do feixe de luz
- Artigo
- Ângulo de abertura
- 25°
- Comprimento de onda do sensor
- 880nm
Tomadas de cabo M12 de 3 fios
Sistema de montagem para AY000115
Tomadas de cabo M12 de 5 pinos, acopláveis no local
Tomadas de cabo M12 de 4 pinos, acopláveis no local
Desenho do material de fixação M12
Sensores de fibra óptica de vidro M12
Acessórios OS126
Sistema de montagem, cilíndrico, M12
Aberturas para barreiras de luz, concepção 12
Fichas de dados
-
pdfFicha de dados do catálogoPDF-ficheiro, 5.8 MB
-
pdfFolha de dados automáticaPDF-ficheiro, 573 KB
Manuais
Desenhos
-
jpgDesenho técnicoJPG-ficheiro, 15 KB
-
dwg2DDWG-ficheiro, 425 KB
-
stp3DSTP-ficheiro, 413 KB
-

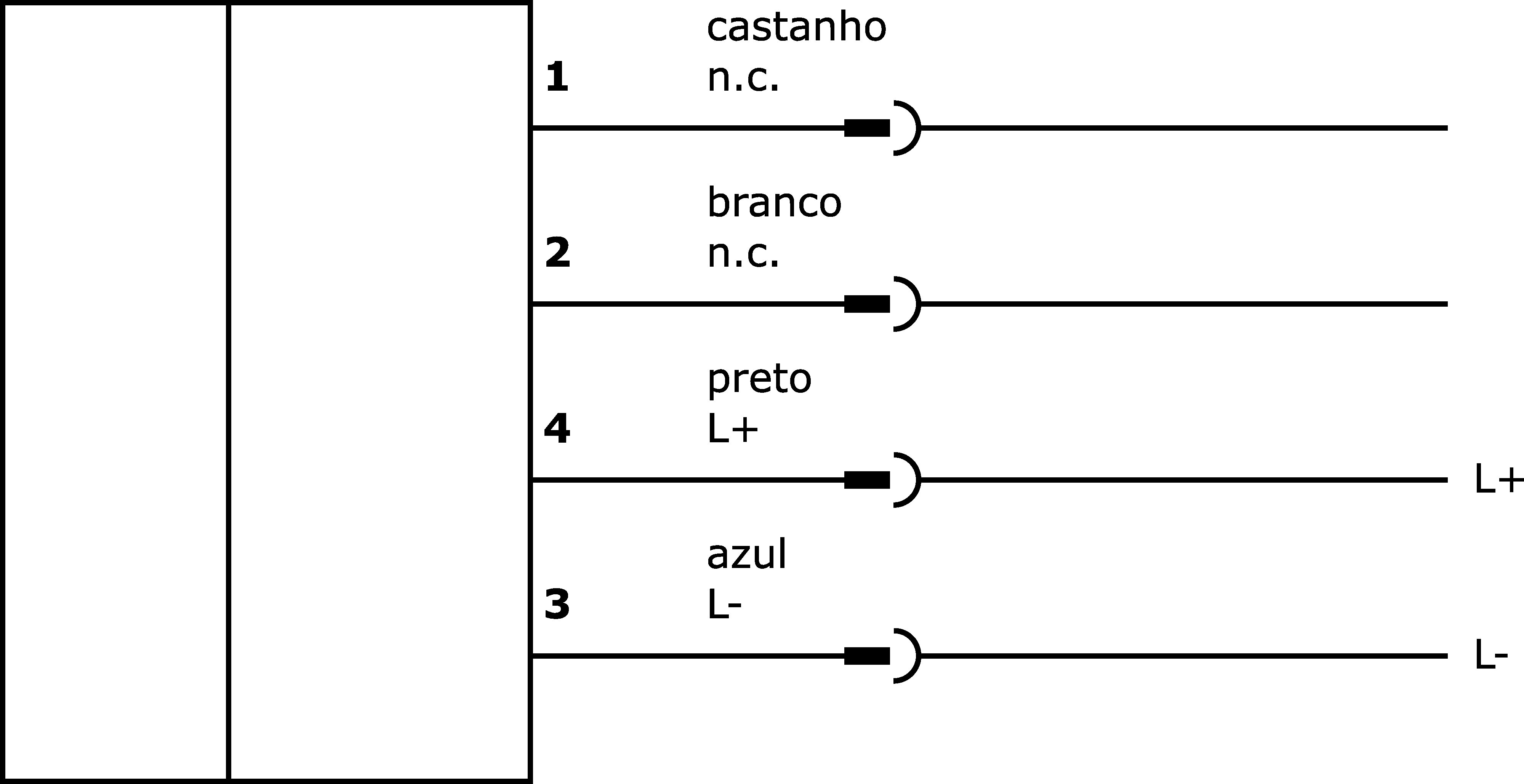

pngEsquema de ligação InternetPNG-ficheiro, 5.6 KB
Conformidade do produto
-
pdfDeclaração de Conformidade UKCAPDF-ficheiro, 324 KB
-
pdfConformidade dos materiaisPDF-ficheiro, 405 KB
-
pdfDeclaração de Conformidade CEPDF-ficheiro, 252 KB
Diversos
Classificação | Classe |
---|---|
eClass-7.0 | 27270901 |
eClass-7.1 | 27270901 |
eClass-8.0 | 27270901 |
eClass-9.0 | 27270901 |
eClass-9.1 | 27270901 |
ETIM-6.0 | EC002716 |
ETIM-7.0 | EC002716 |
Imóveis | Valor |
---|---|
Conformidade com RoHS | Sim |
Em conformidade com o REACH | Sim |
Grupo de produtos IPF | 101 sensores e amplificadores de feixe contínuo de elevado desempenho |
dimensões da embalagem | 77 x 25 x 123mm |
Peso bruto | 40g |
Número da pauta aduaneira | 85365019 |
Número WEEE | 40951076 |
