OE126020
Quantité | Prix | Économies |
---|---|---|
1 | 106,40 € | – |
5 | 103,21 € | 3% / 3,19 € |
10 | 101,08 € | 5% / 5,32 € |
20 | 97,89 € | 8% / 8,51 € |
50 | 93,63 € | 12% / 12,77 € |

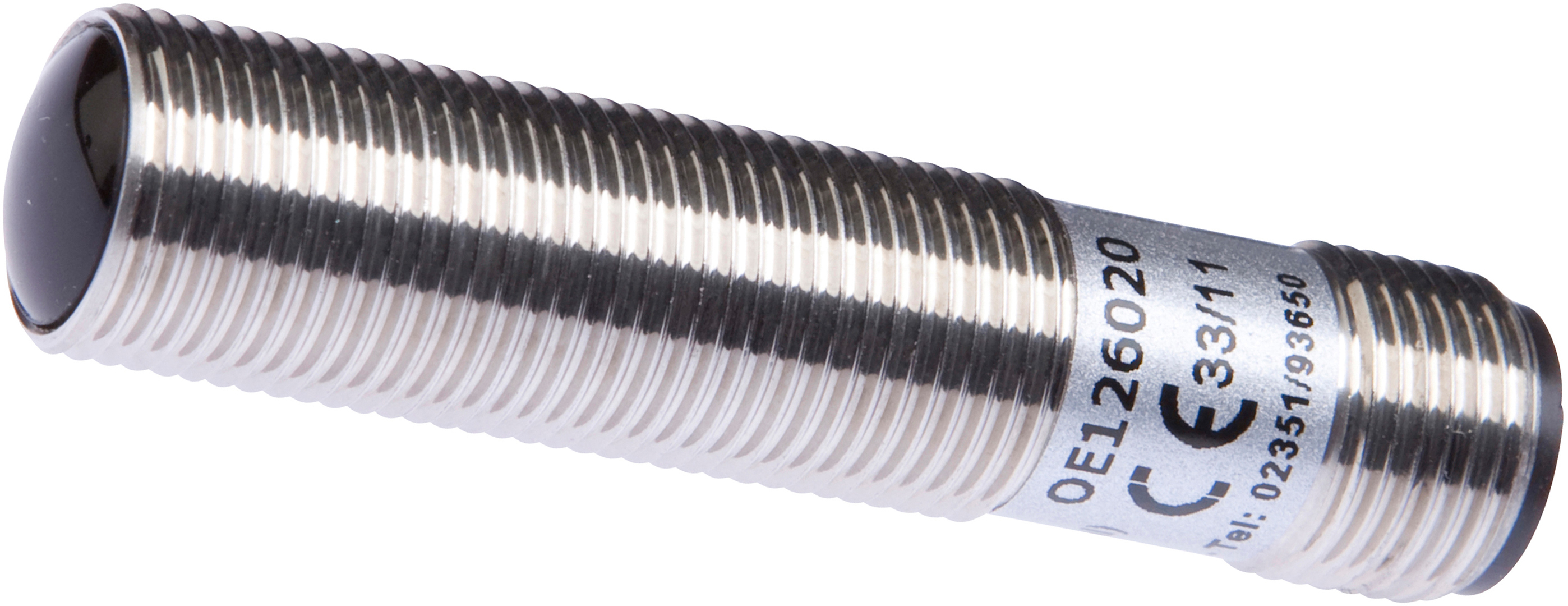

Barrières lumineuses haute performance - Récepteur non amplifié
Les capteurs optiques fonctionnent sans contact. Ils détectent des objets, indépendamment de leur nature (p. ex. forme, couleur, structure de surface, matériau). Leur fonctionnement de base repose sur l'émission et la réception de lumière. On distingue trois variantes : 1. la barrière unidirectionnelle se compose de deux appareils distincts, un émetteur et un récepteur, qui sont alignés l'un sur l'autre. Lorsque le faisceau lumineux est interrompu entre les deux appareils, la sortie de commutation intégrée au récepteur change d'état. 2) Dans le cas du système réflex, l'émetteur et le récepteur se trouvent dans un seul appareil. Le faisceau lumineux émis est réfléchi sur le récepteur par un réflecteur qui doit être monté en face. Dès que le faisceau lumineux est interrompu, la sortie de commutation intégrée dans l'appareil change d'état. 3) Dans le cas de la cellule photoélectrique, l'émetteur et le récepteur se trouvent dans un seul appareil. Le faisceau lumineux émis est réfléchi par l'objet à détecter. Dès que le récepteur détecte la lumière réfléchie, la sortie de commutation intégrée dans l'appareil change d'état.
Autres caractéristiques
- Contenu de la livraison
- Récepteur
- Température ambiante
- -25 - 60°C
- Version
- Barrière unidirectionnelle Récepteur
Caractéristiques électriques
- Exécution du raccordement électrique
- Connecteur M12
- Nombre de pôles
- 3
- Distance de commutation
- 0 - 70 000mm
- Fréquence de commutation
- 15Hz
- Connexion à un amplificateur
- Oui
Propriétés mécaniques
- Forme de construction
- Cylindre, filetage
- Longueur du filetage
- 36mm
- Pas de vis
- 1mm
- Longueur
- 55mm
- Température de stockage
- -40 - 80°C
- Résistance aux chocs
- 30g
- Indice de protection (IP)
- IP67
- Résistance aux vibrations
- 55Hz
- Matériau de la surface active du capteur
- Plastique
- Matériau du boîtier
- Acier inoxydable
- Dimension du filetage
- M12
- Forme du récepteur
- Forme de construction normale
Propriétés optiques
- Type de lumière
- Lumière infrarouge
- Forme du faisceau lumineux
- Point
- Angle d'ouverture
- 25°
- Longueur d'onde du capteur
- 880nm
Prises de câble M12 3 fils
Système de montage pour AY000115
Prises de câble M12 à 5 pôles à confectionner
Prises de câble M12 à 4 pôles à confectionner
Fixation modèle M12
Fibre optique Barrières M12
Dispositif de soufflage libre M12
Système de montage Cylindrique M12
Caches pour barrières lumineuses modèle 12
Fiches techniques
-
pdfFiche technique du cataloguePDF-Fichier, 5.8 MB
-
pdfFiche technique automatiquePDF-Fichier, 574 KB
Instructions

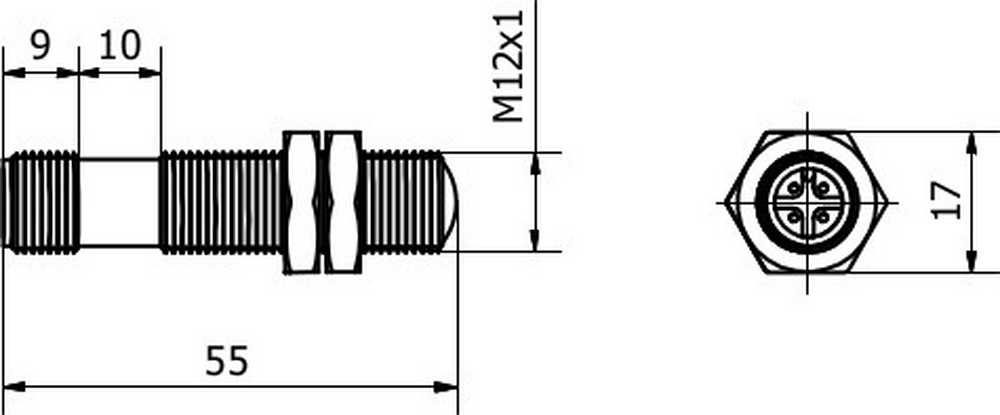

Dessins
-

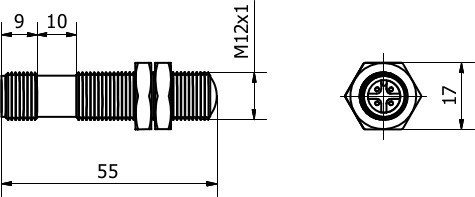

jpgDessin techniqueJPG-Fichier, 15 KB
-
dwg2DDWG-Fichier, 425 KB
-
stp3DSTP-Fichier, 413 KB
-
pngSchéma de connexion InternetPNG-Fichier, 5.6 KB
Conformité du produit
-
pdfDéclaration de conformité UKCAPDF-Fichier, 324 KB
-
pdfConformité des matériauxPDF-Fichier, 405 KB
-
pdfDéclaration de conformité CEPDF-Fichier, 253 KB
Divers
Classification | Classe |
---|---|
eClass-7.0 | 27270901 |
eClass-7.1 | 27270901 |
eClass-8.0 | 27270901 |
eClass-9.0 | 27270901 |
eClass-9.1 | 27270901 |
ETIM-6.0 | EC002716 |
ETIM-7.0 | EC002716 |
Caractéristique | Valeur |
---|---|
Conforme à la directive RoHS | Oui |
Conforme à REACH | Oui |
Groupe de produits IPF | 101 Barrières lumineuses et amplificateurs haute performance |
Dimensions de l'emballage | 77 x 25 x 123mm |
Poids brut | 40g |
Numéro de tarif douanier | 85365019 |
Numéro WEEE | 40951076 |
