Sensores ópticos - Sensores de cor

OF349142

Preço de tabela

1.495,30 €

montante	preço	desconto
1	1.495,30 €	–
5	1.450,44 €	3% / 44,86 €
10	1.420,54 €	5% / 74,76 €
20	1.375,68 €	8% / 119,62 €
50	1.315,86 €	12% / 179,44 €

A pedido

Sensor ótico, cor, M34x1,5 130long, luz branca, cor verdadeira, Sn: 10-150, 22-26V DC, 5x PNP/NPN push/pull, ficha de ligação M9 8-pinos, IP64, alumínio anodizado/anodizado+vidro, ΔΕ >= 0,5, 60kHz, 31 cores

incluindo Mãe

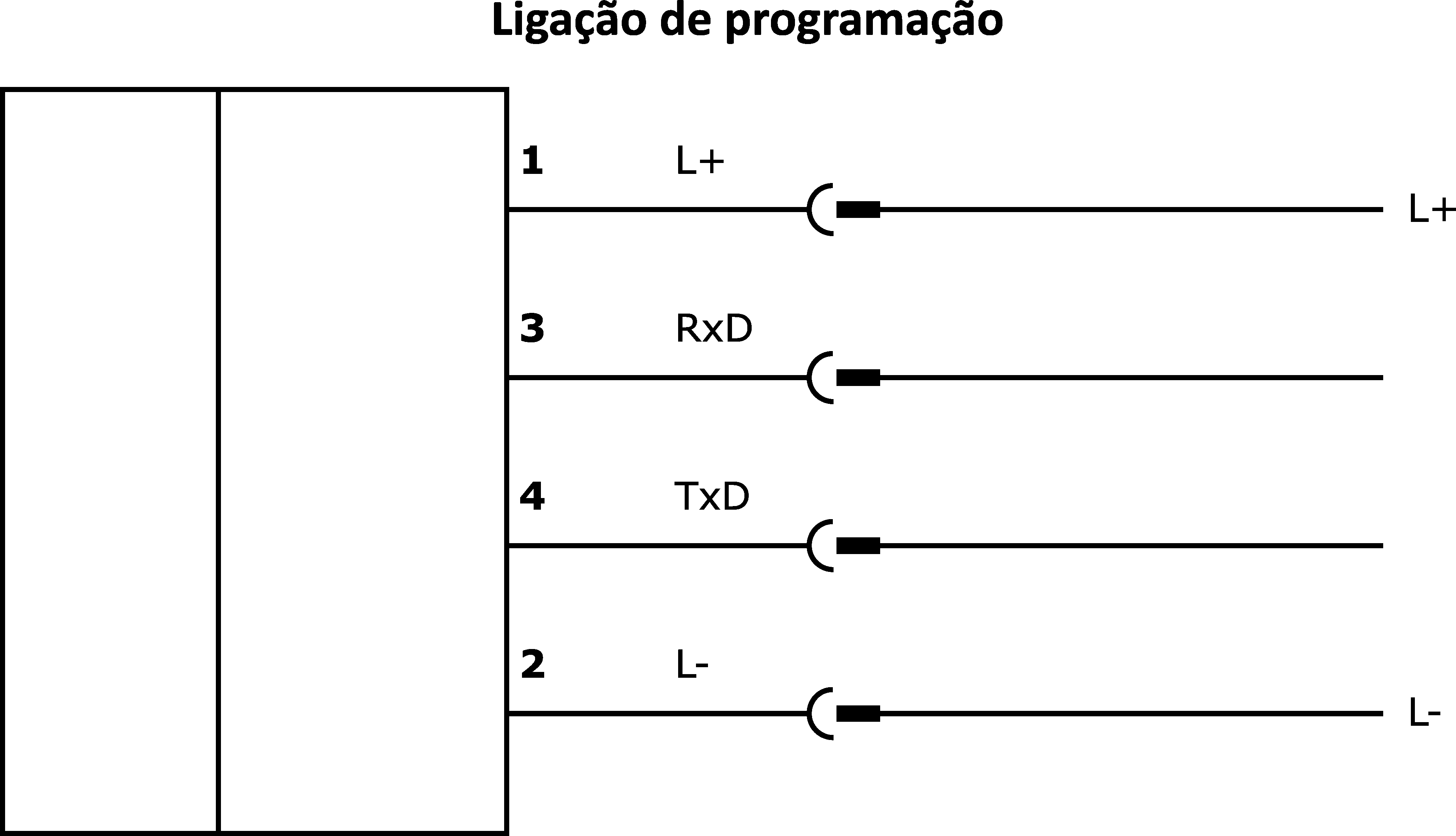

diagrama do circuito

desenho dimensional

Modelo 3D

Comparar

Sensores ópticos - Sensores de cor

A função dos sensores de cor baseia-se na avaliação dos componentes vermelho, verde e azul da luz reflectida pelos objectos a medir ou da radiação emitida pelas "auto-luminárias" (por exemplo, LEDs, luzes traseiras de automóveis, lâmpadas de halogéneo, lâmpadas fluorescentes, etc.). Para além de uma luz branca ou de uma iluminação UV que pode ser ligada/desligada, está integrado no aparelho um recetor triplo para este efeito. Este recetor funciona de acordo com o princípio da cor real. Isto significa que a avaliação da luz que atinge o recetor é baseada na perceção de cor do olho humano. Este é o pré-requisito para a diferenciação fiável de objectos ou auto-iluminadores de acordo com a sua cor e brilho. O teste de materiais fluorescentes requer a utilização de sensores com uma fonte de luz UV. A utilização em condições ambientais adversas é possível através da utilização de um cabo de fibra ótica adicional. A interação entre uma deteção precisa e uma elevada frequência de comutação caracteriza os dispositivos. Isto torna-os uma ferramenta ideal para o controlo de processos e de qualidade.

Outras propriedades

Âmbito das funções: Funcionamento com luz constante, Cor real, Funcionamento com luz alternada, Função de tempo

Temperatura ambiente: -20 - 55°C

Distância de referência: 50

Nota importante: O valor da frequência de medição refere-se ao máximo do modo de funcionamento mais lento e mais rápido.

Propriedades eléctricas

Número de entradas digitais: 1

Número de saídas de comutação: 5

Execução da função de comutação: Contacto normalmente aberto (NA para PNP) Contacto normalmente fechado (NF para NPN) - Ajustável

Concepção da ligação eléctrica: Conector M9

Versão de saída de comutação: Push-pull (empurrar/puxar)

Corrente nominal de comutação: 100mA

Procedimento de definição: Parametrização, Aulas teóricas

Alongamento do pulso: 100ms

Corrente em vazio: 220mA

Número máximo de medições para cálculo da média: 32.768

Frequência de medição no modo de flash: 5.000Hz

Frequência de medição em modo de luz uniforme: 35.000Hz

Frequência de medição em modo de luz alternada: 20.000Hz

Número de postes: 8

Frequência de comutação: 60.000Hz

Classe de protecção: III

Desvio de temperatura: ΔX/ΔT; ΔY/ΔT tip. 0,2 dígitos/°C (< 0,01% / °C)

Tipo de contacto de ficha, interface de comunicação: Feminino

Concepção da ligação da ficha, interface de comunicação: Conector M5

Número de pólos da ligação de interface: 4

Estágios de amplificação comutáveis: 8

Interface de comunicação suportada: RS232

Gama de medição: 10 - 150mm

Função de entrada: Aulas teóricas, Gatilho

Ecrã: Ecrã LED

Frequência de medição: 5.000 - 35.000Hz

Funções de proteção: Proteção contra sobrecarga, Proteção contra inversão de polaridade

Propriedades mecânicas

Tipo: Cilindro, rosca

Passo de linha: 1,5mm

Comprimento: 130mm

Temperatura de armazenamento: -20 - 85°C

Superfície: revestido a teflon

Classe de protecção (IP): IP64

Classe de protecção (IP), lado frontal: IP67

Classe de protecção (IP) do sistema electrónico de avaliação: IP64

Material da superfície activa do sensor: vidro

Material do invólucro: Alumínio

Dimensão da rosca: M34

Diâmetro: 34mm

Propriedades ópticas

Número de cores: 31

Distância de cor: ΔΕ >= 0,5

Espaços de cor: X Y INT siM (Lab)

Tipo de luz: Luz branca

Máximo. Luz ambiente: 5.000lx

Método de medição para a detecção de cores: gama tripla activa

Alcance nominal de varrimento: 50mm

Foco: 50mm

Diâmetro do ponto de luz no ponto focal: 12mm
