Sensores ópticos - Cortinas de luz

OY410523

OY410523
Preço de tabela
716,40 €
montante preço desconto
1 716,40 € –
5 694,91 € 3% / 21,49 €
10 680,58 € 5% / 35,82 €
20 659,09 € 8% / 57,31 €
50 630,43 € 12% / 85,97 €
Escassa
cortina de luz, 180x20x40mm, altura do campo 155, resolução 2mm, Sn: 0,15-0,8m, 22-26V DC, PNP/NPN Anticoincidência, Conector M12 4pin/4pin, IP65, Alumínio+PMMA
incluindo Emissor e recetor

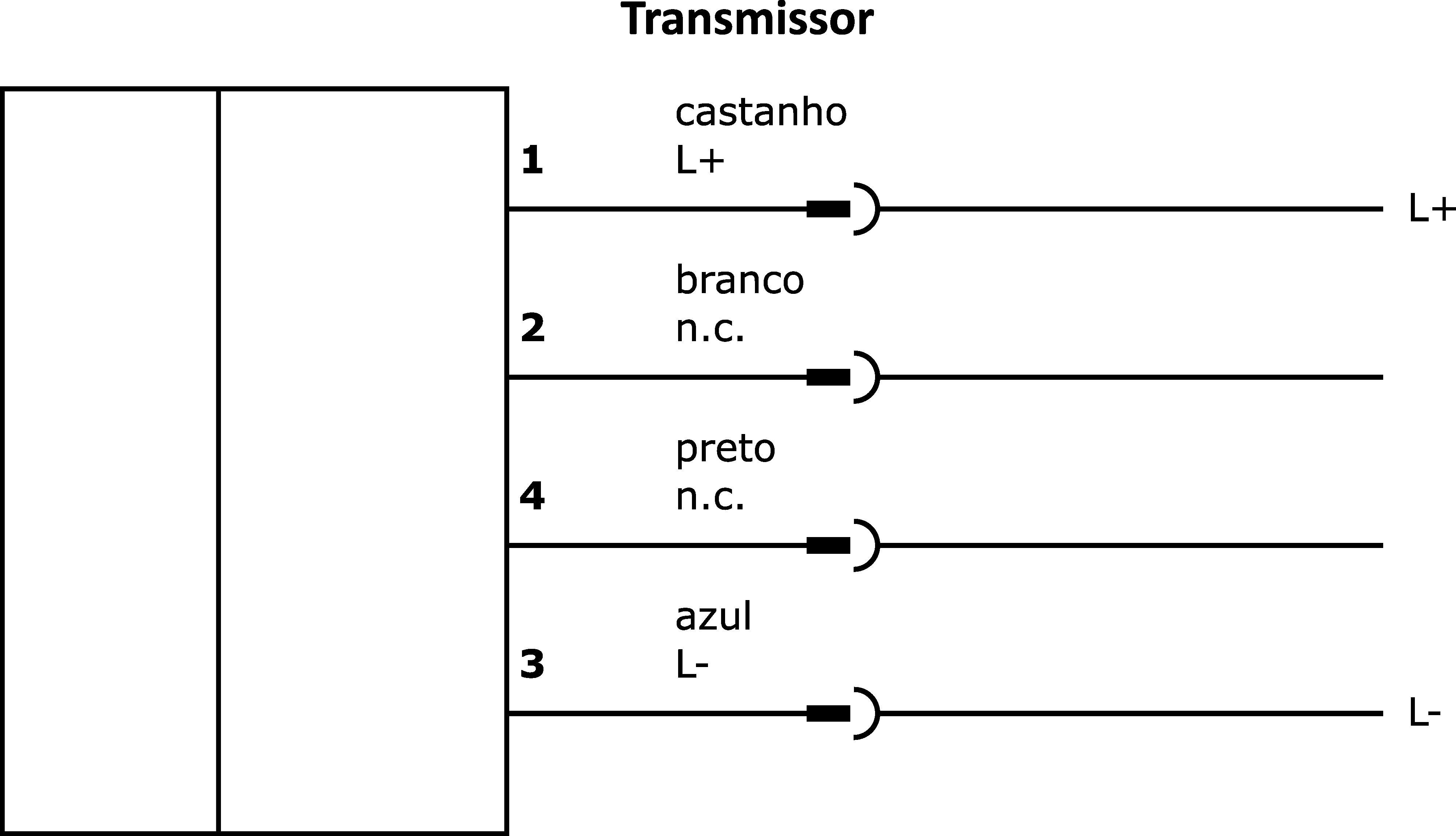

diagrama do circuito
desenho dimensional
Modelo 3D
Comparar

Sensores ópticos - Cortinas de luz

As barreiras ópticas multifunções são sensores de feixe contínuo em que estão integrados vários feixes. Em caso de interrupção de apenas um feixe, a saída de comutação do receptor muda o seu estado. Os dispositivos são utilizados nos casos em que os sensores padrão de feixe contínuo com apenas um feixe não são suficientes. Existem dispositivos com espaçamento entre feixes de 20, 40, 60 ou 120 mm e diferentes alturas disponíveis. Uma lógica fuzzy integrada controla automaticamente a potência de transmissão.

Outras propriedades

Temperatura ambiente
-5 - 50°C

Propriedades eléctricas

Resolução
2mm
Execução da função de comutação
antivalente
Concepção da ligação eléctrica
Conector M12
Versão de saída de comutação
Push-pull (empurrar/puxar)
Corrente nominal de comutação
80mA
Receptor de corrente inactiva
60mA
Transmissor de corrente sem carga
60mA
Receptor do número do pólo
4
Transmissor do número do pólo
4
Tempo de resposta
1,2ms
Distância de comutação
150 - 800mm
Funções de proteção
Proteção contra curto-circuitos, Proteção contra inversão de polaridade

Propriedades mecânicas

Largo
40mm
Altura do campo
155mm
Altura
180mm
Comprimento
20,5mm
Classe de protecção (IP)
IP65
Material da superfície activa do sensor
Plástico (PMMA)
Material do invólucro
Alumínio
