Sensores ópticos - Cortinas de luz

OYL2E046

OYL2E046
Preço de tabela
366,10 €
montante preço desconto
1 366,10 € –
5 355,12 € 3% / 10,98 €
10 347,80 € 5% / 18,31 €
20 336,81 € 8% / 29,29 €
50 322,17 € 12% / 43,93 €
A pedido
Grelha luminosa, 320x41x9mm, altura do campo 140, resolução 20mm, Sn: 0,3-1m, 10-30V DC, contacto de relé NO/NC, conetor M8 4-pinos/4-pinos, IP54, alumínio+plástico, com fixação por olhal
incluindo Emissor e recetor

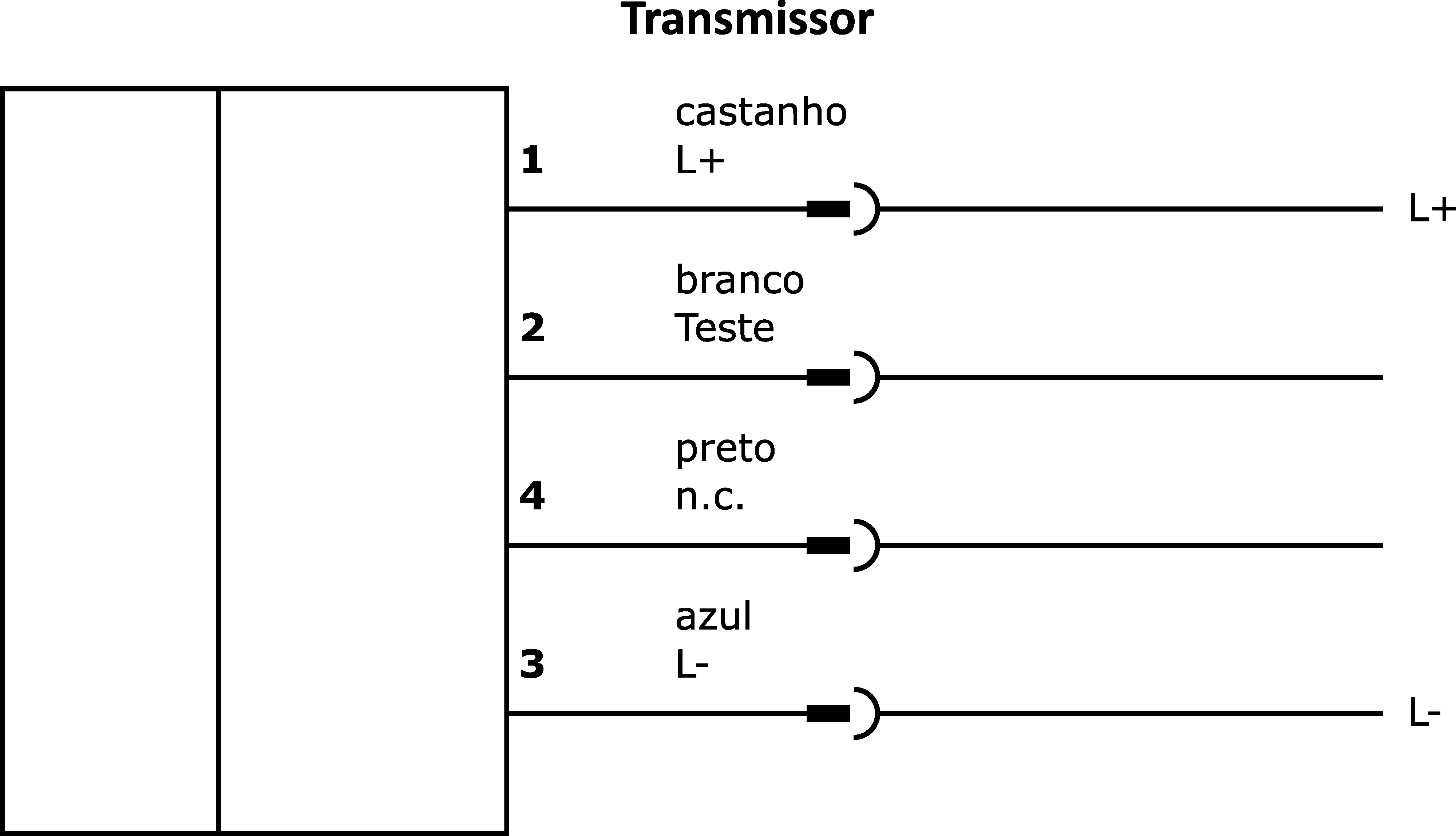

diagrama do circuito
Comparar

Sensores ópticos - Cortinas de luz

As barreiras ópticas multifunções são sensores de feixe contínuo em que estão integrados vários feixes. Em caso de interrupção de apenas um feixe, a saída de comutação do receptor muda o seu estado. Os dispositivos são utilizados nos casos em que os sensores padrão de feixe contínuo com apenas um feixe não são suficientes. Existem dispositivos com espaçamento entre feixes de 20, 40, 60 ou 120 mm e diferentes alturas disponíveis. Uma lógica fuzzy integrada controla automaticamente a potência de transmissão.

Outras propriedades

Âmbito das funções
Codificação de feixe
Temperatura ambiente
-25 - 55°C

Propriedades eléctricas

Número de saídas de contacto com função de sinalização
1
Resolução
20mm
Execução da função de comutação
Normalmente fechado/ normalmente aberto
Concepção da ligação eléctrica
Conector M8
Versão de saída de comutação
Contacto do relé
Corrente nominal de comutação
100mA
Receptor de corrente inactiva
60mA
Transmissor de corrente sem carga
60mA
Receptor do número do pólo
4
Transmissor do número do pólo
4
Tempo de resposta
220ms
Distância de comutação
300 - 1.000mm
Classe de protecção
III
Funções de proteção
Proteção contra curto-circuitos, Proteção contra inversão de polaridade

Propriedades mecânicas

Largo
9mm
Altura do campo
140mm
Altura
320mm
Comprimento
40,75mm
Tipo de montagem
Fixação do suporte/parafuso
Classe de protecção (IP)
IP54
Material da superfície activa do sensor
Plástico
Material do invólucro
Alumínio

Propriedades ópticas

Espaçamento do feixe
20mm
Número de vigas
8
Comprimento de onda do sensor
880nm
