Optické senzory - Světelné mříže

OYL2E046

OYL2E046
Ceníková cena
366,10 €
Množství Cena Úspory
1 366,10 € –
5 355,12 € 3% / 10,98 €
10 347,80 € 5% / 18,31 €
20 336,81 € 8% / 29,29 €
50 322,17 € 12% / 43,93 €
Na vyžádání
Světelná clona, 320x41x9mm, výška pole 140, rozlišení 20mm, Sn: M8 konektor 4pólový/4pólový, IP54, hliník+plast, s montážním držákem, 10-30V DC, reléový kontakt NO/NC.
Včetně Vysílač a přijímač

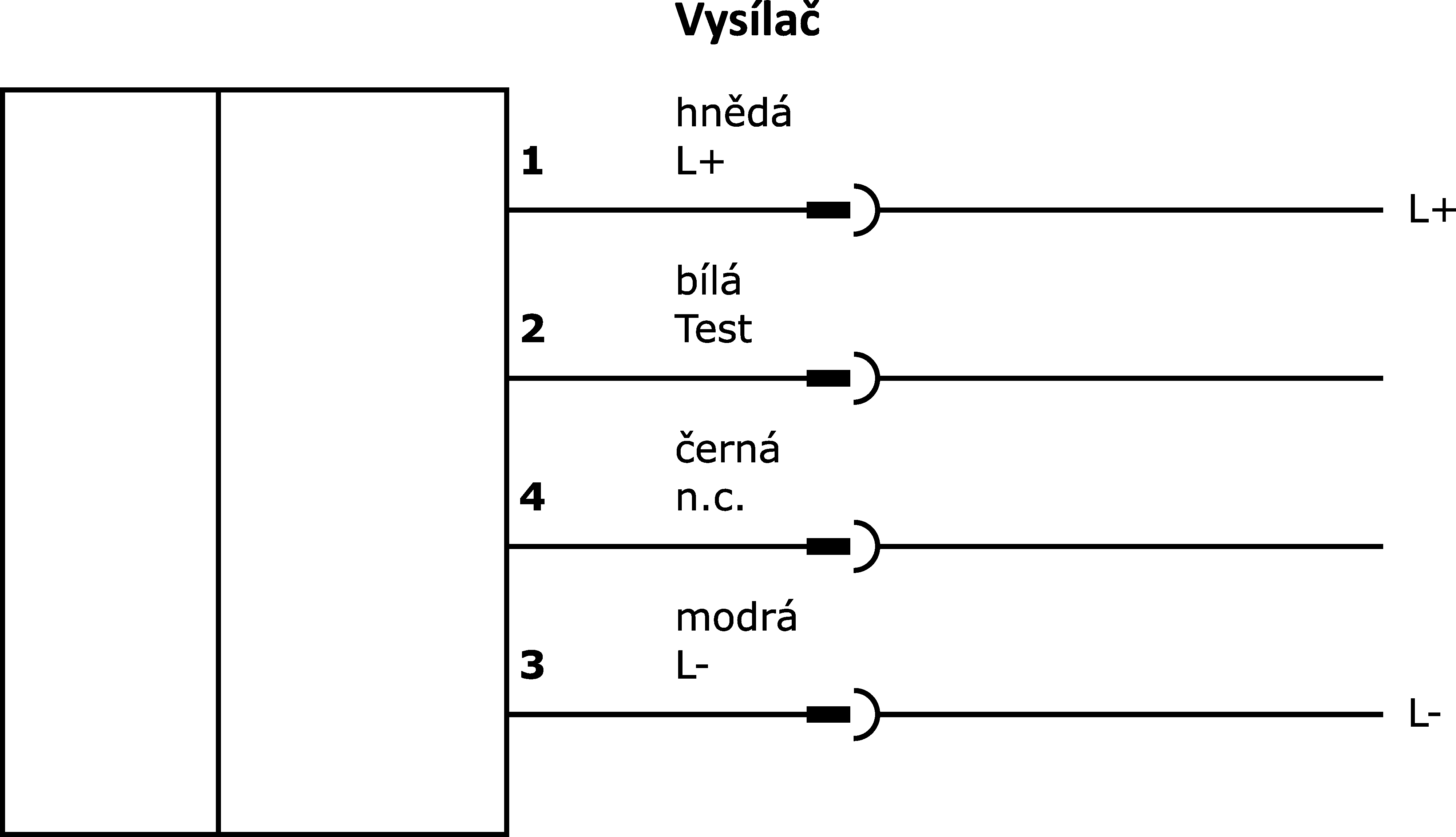

Diagram připojení
Porovnat

Optické senzory - Světelné mříže

Multifunkční světelné mřížky jsou světelné závory, ve kterých je integrováno několik paprsků. Při přerušení jediného paprsku se změní spínací výstup přijímače. Přístroje se používají tam, kde nestačí standardní světelná závora s pouze jedním paprskem. Jsou k dispozici zařízení s rozsahem paprsku 20, 40, 60 nebo 120 mm a různé výšky polí. Integrovaná fuzzy logika automaticky reguluje přenosovou sílu.

Elektrické vlastnosti

Počet výstupů osazených kontakty s funkcí hlášení
1
Rozlišení
20mm
Provedení spínací funkce
Rozpínací kontakt / spínací kontakt
Provedení elektrické přípojky
Konektor M8
Provedení spínacího výstupu
Kontakt relé
Jmenovitý spínací proud
100mA
Přijímač proudu naprázdno
60mA
Vysílač proudu naprázdno
60mA
Přijímač počtu pinů
4
Vysílač počtu pinů
4
Doba odezvy
220ms
Snímací rozsah
300 - 1 000mm
Třída ochrany
III

Mechanické vlastnosti

Šířka
9mm
Výška pole
140mm
Výška
320mm
Délka
40,75mm
Druh montáže
Upevnění pomocí spon/šroubů
Druh krytí (IP)
IP54
Materiál aktivní plochy snímače
Plast
Materiál krytu
Hliník

Optické vlastnosti

Vzdálenost paprsku
20mm
Počet paprsků
8
Vlnová délka snímače
880nm

Ostatní vlastnosti

Funkční rozsah
Okolní teplota
-25 - 55°C
