Sensores laser - Sensores de barreira transmissores
PS180023
| montante | preço | desconto |
|---|---|---|
| 1 | 456,10 € | – |
| 5 | 442,42 € | 3% / 13,68 € |
| 10 | 433,30 € | 5% / 22,81 € |
| 20 | 419,61 € | 8% / 36,49 € |
| 50 | 401,37 € | 12% / 54,73 € |
A pedido
Sensor laser, transmissor de sensor de passagem, M18x1 90long, abertura 0,5x4mm, Sn: 3m, 12-32V DC, conetor M12 de 4 pinos, IP67, latão niquelado+vidro, díodo laser, luz vermelha
incluindo Mãe
Comparar
Sensores laser - Sensores de barreira transmissores
Os sensores ópticos funcionam sem contacto. Detectam objectos independentemente das suas características (por exemplo, forma, cor, estrutura da superfície, material). O princípio básico de funcionamento baseia-se na transmissão e recepção de luz. Existem três versões diferentes: 1. O sensor de feixe de luz consiste em dois dispositivos separados, um transmissor e um receptor, que estão alinhados um com o outro. Se o feixe de luz entre os dois dispositivos for interrompido, a saída de comutação integrada no receptor altera o seu estado. 2. Com o sensor retrorreflector, o emissor e o receptor estão localizados num único dispositivo. O feixe de luz emitido é reflectido de volta para o receptor por um reflector que deve ser montado em frente ao dispositivo. Assim que o feixe de luz é interrompido, a saída de comutação integrada no dispositivo muda o seu estado. 3. Com o sensor de reflexão difusa, o emissor e o receptor estão num único dispositivo. O feixe de luz emitido é reflectido pelo objecto que deve ser detectado. Assim que o receptor detecta a luz reflectida, a saída de comutação integrada no dispositivo muda o seu estado.
Outras propriedades
- Características especiais
- com entrada de ensaio
- Temperatura ambiente
- -20 - 50°C
- Nota importante
- As placas de aviso anexas devem estar bem visíveis junto à saída do raio laser, de acordo com as normas de prevenção de acidentes para radiação laser (BGV B 2) de 1 de janeiro de 1993.
Propriedades eléctricas

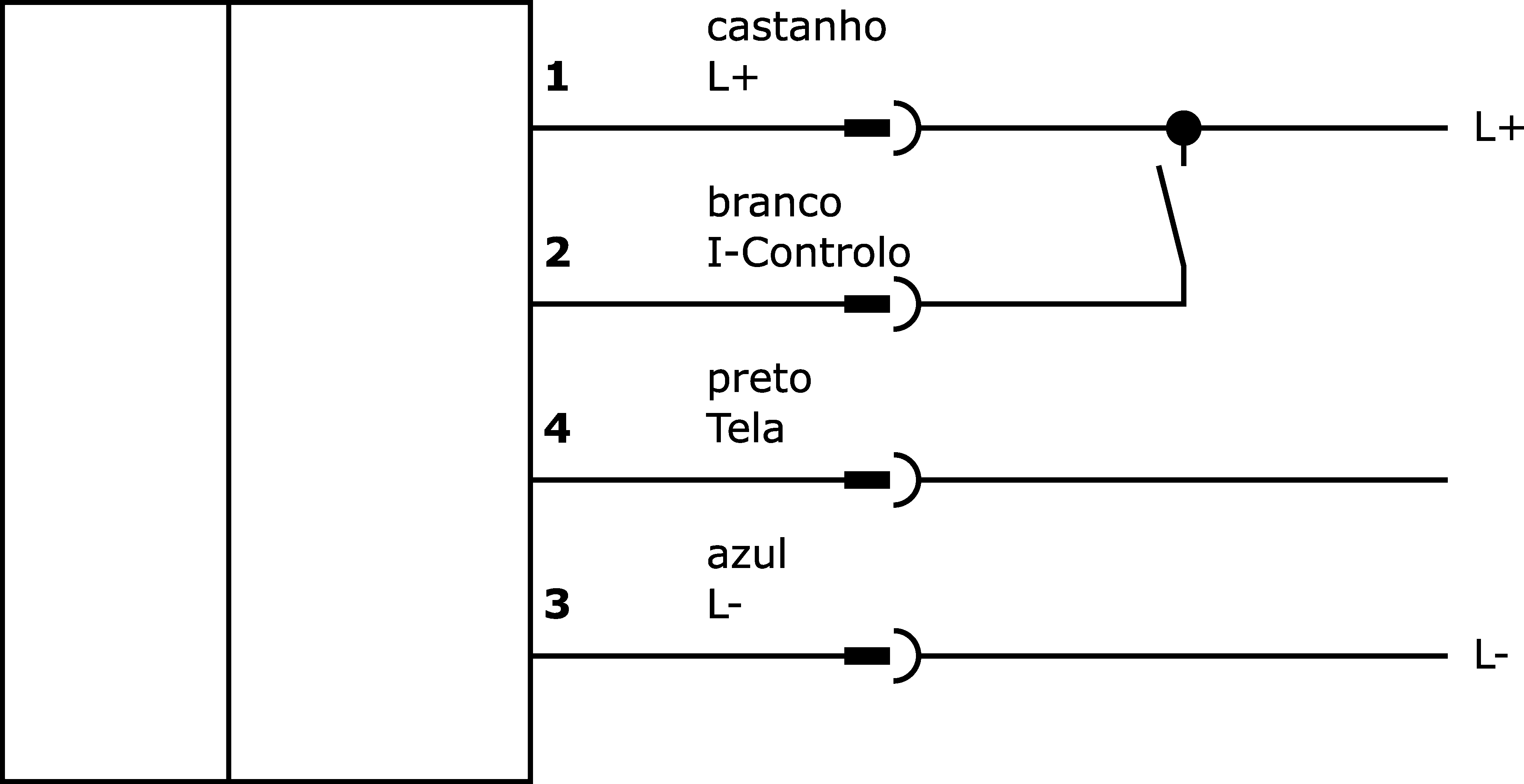

- Concepção da ligação eléctrica
- Conector M12
- Potência laser
- 1mW
- Corrente em vazio
- 50mA
- Transmissor de corrente sem carga
- 50mA
- Número de postes
- 4
- Distância de comutação
- 0 - 3.000mm
- Ecrã
- Ecrã LED
- Funções de proteção
- Proteção contra inversão de polaridade
Propriedades mecânicas
- Tipo
- Cilindro, rosca
- Comprimento da rosca
- 60mm
- Passo de linha
- 1mm
- Comprimento
- 90mm
- Temperatura de armazenamento
- 85°C
- Superfície
- niquelado
- Classe de protecção (IP)
- IP67
- Material da superfície activa do sensor
- vidro
- Material do invólucro
- Latão
- Dimensão da rosca
- M18
Propriedades ópticas
- Largura da abertura
- 4mm
- Comprimento da abertura
- 0,5mm
- Classe laser
- Classe 1
- Tipo de luz
- Díodo laser, luz vermelha
- Forma do feixe de luz
- Linha
- Comprimento de onda do sensor
- 670nm
- Diâmetro do ponto de luz no ponto focal
- 0,8mm
Pode encontrar acessórios para PS180023
nestes grupos de produtos:
Anexos
Bocal de ar de limpeza M18
Emissor / Recetor
Acessórios PS18
Montagem
Desenho do material de fixação M18
Disponível
Design de precisão do suporte 18
Material de fixação suporte de cabeça esférica
Disponível
Sistema de montagem para AY000117
Disponível
Sistema de montagem, cilíndrico, M18
Outros sensores
Tampa de protecção, teflon M12
Tecnologia de ligação
Adaptador de tomada M12 de 4 pinos / conector M8 de 4 pinos
Tomadas de cabo M12 4 fios blindadas
Tomadas de cabo M12 de 4 fios
Tomadas de cabo M12 de 4 pinos, acopláveis no local
Tomadas de cabo Tomada M12 Conector M12 de 4 fios
Tomadas para cabos Tomada M12 com LED Conector M12 de 4 fios
Fichas de dados
-
pdfFicha de dados do catálogoPDF-ficheiro, 1.4 MB
-
pdfFicha de dados individuaisPDF-ficheiro, 1.3 MB
Desenhos
Conformidade do produto
-
pdfDeclaração de Conformidade UKCAPDF-ficheiro, 324 KB
-
pdfConformidade dos materiaisPDF-ficheiro, 481 KB
-
pdfDeclaração de conformidade UEPDF-ficheiro, 253 KB
-
pdfDeclaração de conformidade ULPDF-ficheiro, 254 KB
-
pdfDeclaração de Conformidade CCCPDF-ficheiro, 248 KB
-
pdfDeclaração de conformidade CSAPDF-ficheiro, 243 KB
Folheto do produto
Livro branco
-
pdfWhitepaper sensors for harsh enviromentsPDF-ficheiro, 1.6 MB
-
pdfWhitepaper optical sensorsPDF-ficheiro, 658 KB
-
pdfSensores laserPDF-ficheiro, 3.5 MB
Aplicações
| Classificação | Classe |
|---|---|
| eClass-7.0 | 27270901 |
| eClass-7.1 | 27270901 |
| eClass-8.0 | 27270901 |
| eClass-9.0 | 27270901 |
| eClass-9.1 | 27270901 |
| ETIM-6.0 | EC002716 |
| ETIM-7.0 | EC002716 |
| Imóveis | Valor |
|---|---|
| Conformidade com RoHS | Sim |
| Em conformidade com o REACH | Sim |
| Compatível com POP | Sim |
| Em conformidade com a TSCA | Sim |
| Grupo de produtos IPF | 160 sensor laser |
| dimensões da embalagem | 70 x 40 x 125mm |
| Peso bruto | 80g |
| Pegada de CO2 | 3,06kg CO₂e |
| Número da pauta aduaneira | 85365019 |
| Número WEEE | 40951076 |
