Monitorização fiável do nível de enchimento
Para monitorizar de forma fiável o nível de enchimento de um depósito, são necessários sensores com avaliação analógica. Uma solução ideal para esta tarefa é o sensor ultrassónico UT309023 da ipf electronic em combinação com o versátil conversor analógico BA050100.

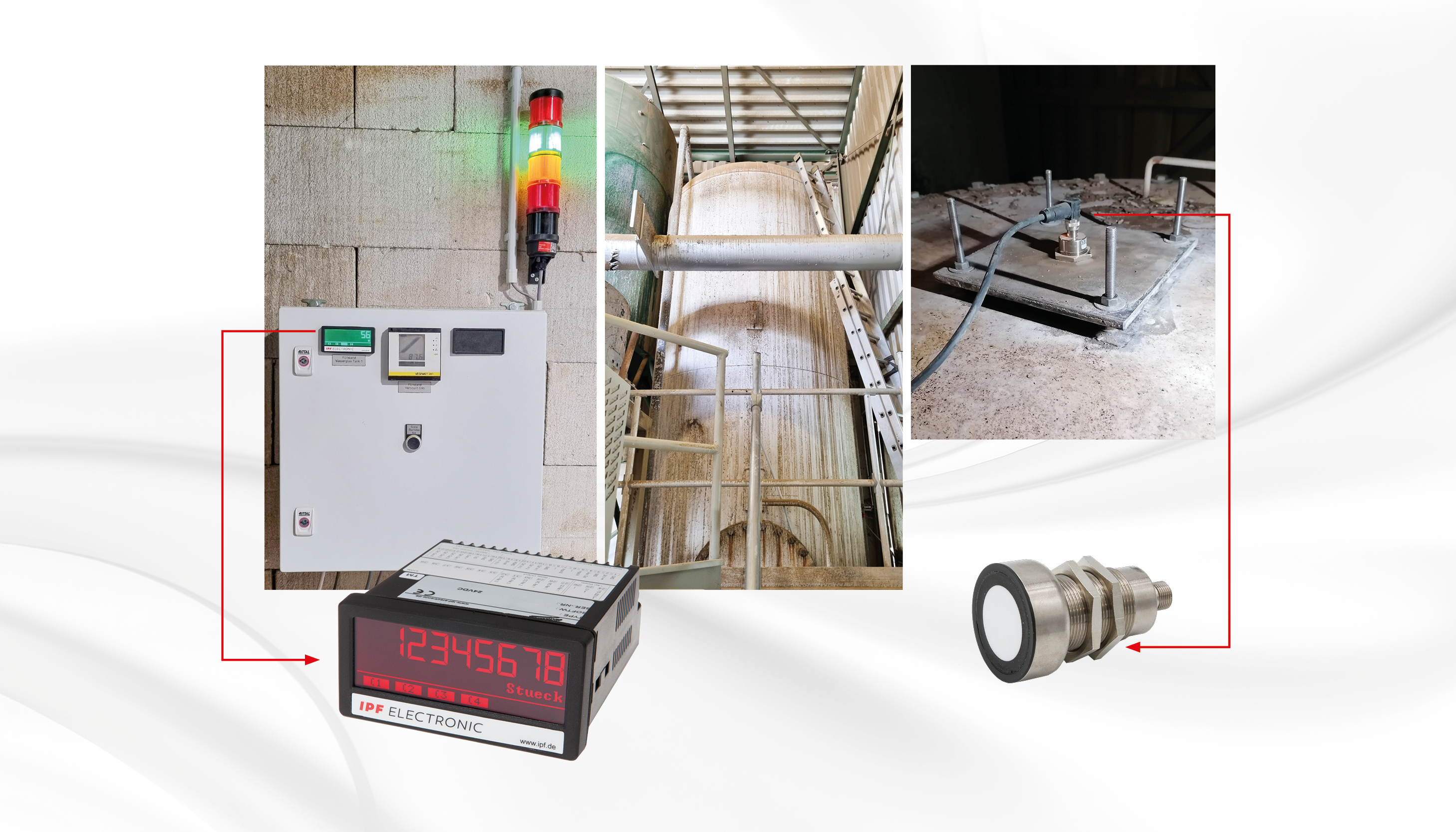

O sensor ultrassónico UT309023 é montado na área da tampa de um tanque de silo, de modo a que o feixe sonoro gerado pelo transdutor seja dirigido para baixo, em direção ao material a ser detectado. O sensor calcula a distância exacta a partir do tempo que as ondas ultra-sónicas demoram a viajar do sensor para o material e de volta para o dispositivo e emite este valor como um sinal analógico de corrente ou tensão. A gama de medição de 600-6.000 mm pode ser perfeitamente adaptada ao depósito do silo através do modo de aprendizagem ou da interface IO-Link integrada.
A avaliação do nível de enchimento não tem necessariamente de ser efectuada por um PLC, mas pode ser realizada diretamente através do conversor analógico BA050100 conversor analógico. Com as duas entradas analógicas de 16 bits e as quatro saídas digitais do BA050100 uma tal aplicação pode ser realizada na perfeição. O transdutor de medição é parametrizado através do ecrã tátil multicolorido na parte frontal e pode ser ajustado tanto para sinais de corrente como de tensão. As quatro saídas digitais podem ser atribuídas à entrada analógica e pode ser programado um evento individualmente para cada saída.
Neste caso específico, as saídas digitais controlam diferentes luzes coloridas e um sinal acústico, que são comutados durante um curto período de tempo através da definição de saída de impulsos a 90% do nível de enchimento. Uma configuração adicional também permite mostrar os processos de comutação dos sinais luminosos indicadores no ecrã, mudando de cor. O BA050100 por exemplo, com o adaptador de calha AC000035 numa calha de 35 mm.
O BA050100 pode ser montado frontalmente numa porta de armário e também com o adaptador AC000035 numa calha de topo.
