个人数据表
PDF-文件, 851 KB
LED灯 - 机器和工作台灯
这些功能强大的机器灯专为恶劣环境设计。芯片、油和液体都不会对它们造成伤害。钢化安全玻璃下的微棱镜确保了均匀、无闪烁的照明，不含紫外线和红外线成分。密封的铝制外壳与安全玻璃相结合，确保了较高的 IP 防护等级，使其成为机床的理想之选。防芯片、防震、抗冲击 - 耐高温，适用于苛刻的 CNC 环境 最高防护等级：IP67/IP69K - 防尘、防喷水
主要特点
- 平均名义服务年限
- 100,000h
- 环境温度
- -30 - 60°C
- 重要说明

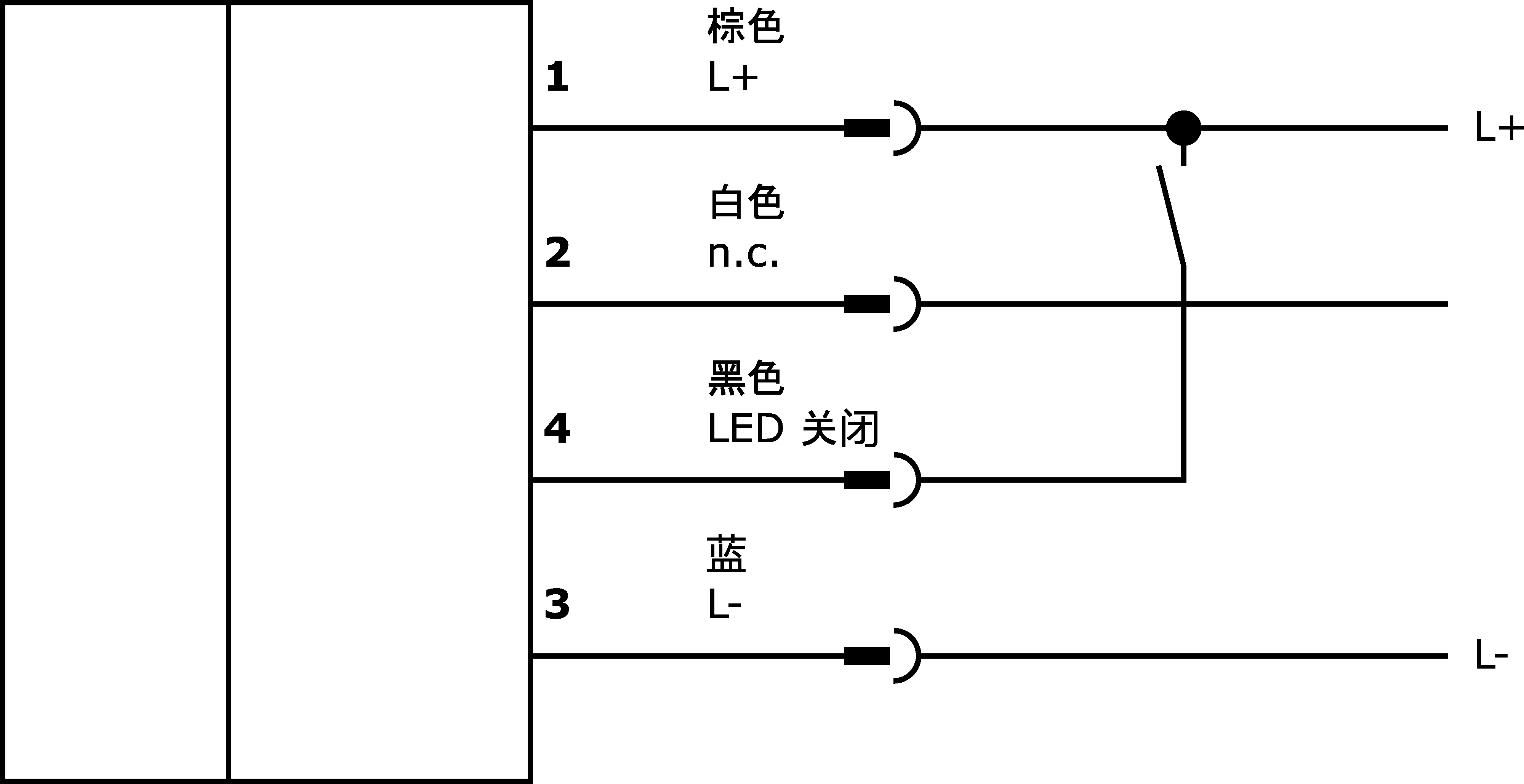

- 1 号和 4 号针脚上的输入端是完全 OR 链接的。如果只在一个 PIN 上施加电压，则灯亮。通过连接另一个输入端，可以以较低的开关电流打开或关闭照明。
- 恶劣的环境条件
- 是
光学特性
- 风险组
- 0
- 500毫米距离时的照度
- 4,246lx
- 中心的照度（距离1米）
- 1,062lx
- 色温
- 5,700K
- 灯具
- LED
- 光源
- 白光
- 光束扩散的角度
- 100°
机械特性
- 设计
- 长方体
- 宽度
- 132mm
- 光场宽度
- 70mm
- 高度
- 29.9mm
- 长度
- 336mm
- 光场长度
- 238mm
- 保护程度（IP）
- IP67 / IP69k
- 前面的屏幕散射行为
- 弥漫性
- 外壳材料
- 铝合金
- 前面的屏幕材料
- 安全玻璃
- 尺寸
- 336x132x35.6 毫米
电气性能
- 电气连接的类型
- 连接器M12
- 额定工作电流
- 791mA
- 权力
- 19W
- 光通量
- 3,000lm
- 引脚数量
- 3
- 保护等级
- 三
- 光输出
- 155lm/W
- 工作电压
- 22-26VDC
- 电气连接
- M12 3 针插头
| 种类 | 级别 |
|---|---|
| eClass-7.0 | 27110390 |
| eClass-7.1 | 27110390 |
| eClass-8.0 | 27110390 |
| eClass-9.0 | 27110345 |
| eClass-9.1 | 27110345 |
| ETIM-6.0 | EC000348 |
| ETIM-7.0 | EC000348 |
| 特点 | 价值 |
|---|---|
| 符合RoHS标准 | 是 |
| 适应性强 | 是 |
| 符合TSCA标准 | 是 |
| IPF产品组 | 190个机器照明 |
| 包装尺寸 | |
| 总重量 | 1,184g |
| 海关税号 | 94054239 |
| WEEE编号 | 40951076 |
