NEU IM PROGRAMM

EM970120

Listenpreis

307,20 €

Menge	Preis	Ersparnis
1	307,20 €	–
5	297,98 €	3% / 9,22 €
10	291,84 €	5% / 15,36 €
20	282,62 €	8% / 24,58 €
50	270,34 €	12% / 36,86 €

Auf Anfrage

LED Maschinenleuchte, Einbauleuchte, 132x336x39mm, Weißlicht, 19W, 4246lx, 5500K, 22-26V DC, -30-60°C, M12-Stecker 3polig, IP67/IP69K, Aluminium+Sicherheitsglas

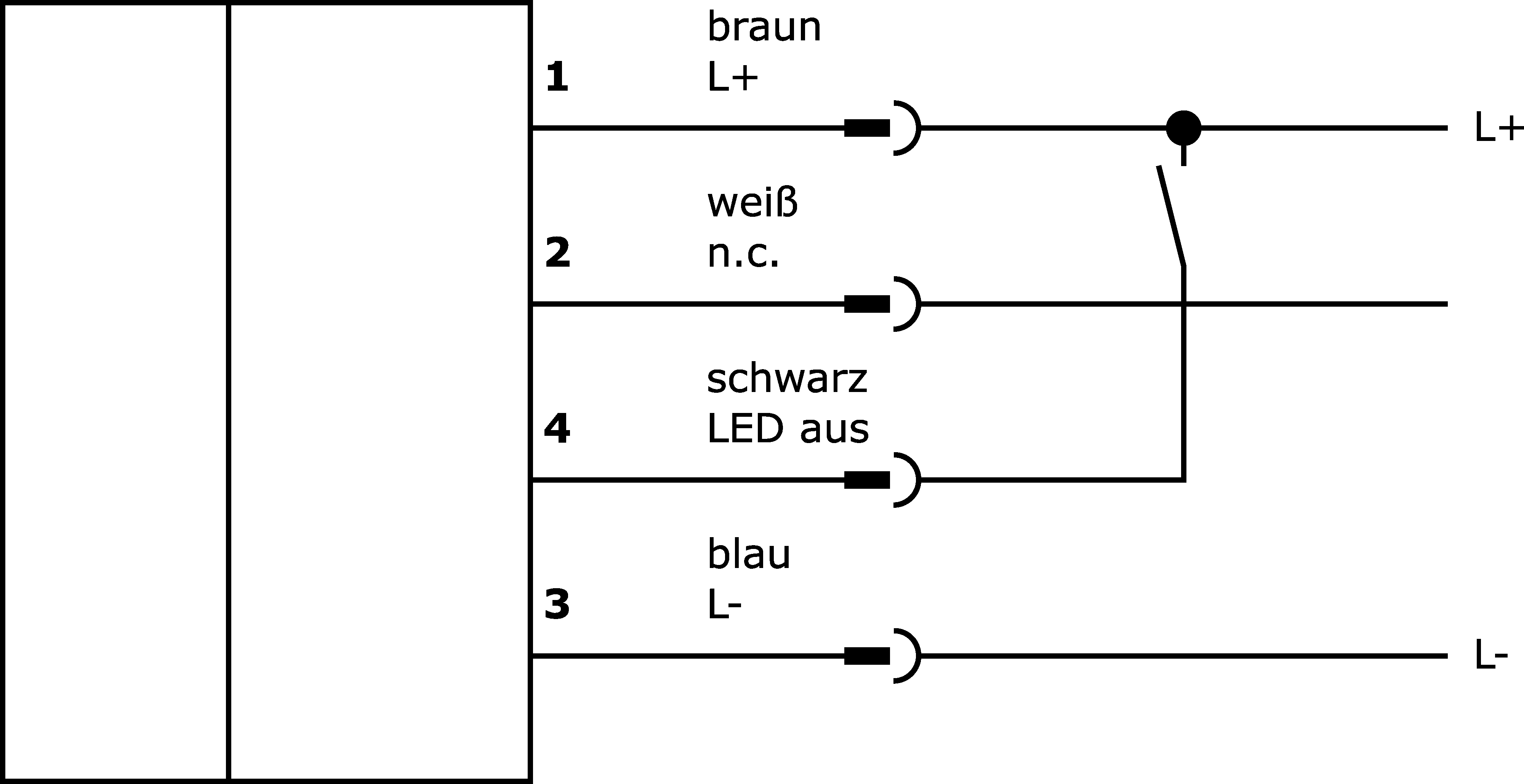

Anschlussbild

Maßskizze

Vergleichen

LED-Leuchten - Maschinenleuchten

Diese leistungsstarken Maschinenleuchten sind für raue Umgebungen wie gemacht. Späne, Öl und Flüssigkeiten können ihnen nichts anhaben. Durch Mikroprismen unter dem Einscheibensicherheitsglas wird eine homogene, flimmerfreie Beleuchtung ohne UV- und IR-Anteil erreicht. Das abgedichtete Aluminiumgehäuse in Kombination mit dem Sicherheitsglas sorgt für die hohe IP-Schutzart.Ideal für Werkzeugmaschinen. Spanbeschusssicher, vibrations- und schockfest – thermisch robust für anspruchsvolle CNC-Umgebungen.Maximaler Schutz: IP67/IP69K – staubdicht und strahlwassergeschützt

Farbwiedergabeindex: >85

Elektrische Eigenschaften

Ausführung des elektrischen Anschlusses: Steckverbinder M12

Bemessungsbetriebsstrom: 791mA

Leistung: 19W

Lichtstrom: 3.000lm

Polzahl: 3

Schutzklasse: III

Lichtausbeute: 155lm/W

Betriebsspannung: 22-26VDC

Elektrischer Anschluss: Steckverbinder M12 3polig

Mechanische Eigenschaften

Bauform: Quader

Breite: 132mm

Breite des Leuchtfeldes: 70mm

Höhe: 29,9mm

Länge: 336mm

Länge des Leuchtfeldes: 238mm

Schutzart (IP): IP67 / IP69k

Streuverhalten Frontscheibe: diffus

Werkstoff des Gehäuses: Aluminium

Werkstoff der Frontscheibe: Sicherheitsglas

Schockfestigkeit: 50g [11ms] (EN/IEC 60068-2-27)

Abmessungen: 336x132x35,6mm

Optische Eigenschaften

Risikogruppe (photobiologische Sicherheit): 0

Beleuchtungsstärke bei 500mm Abstand: 4.246lx

Beleuchtungsstärke bei 1000mm Abstand: 1.062lx

Farbtemperatur: 5.700K

Leuchtmittel: LED

Lichtart: Weißlicht

Öffnungswinkel: 100°

Sonstige Eigenschaften

Mittlere Nennlebensdauer: 100.000h

Umgebungstemperatur: -30 - 60°C

Wichtiger Hinweis: Die Eingänge an PIN 1 und 4 sind exklusiv-ODER-verknüpft. Wenn an nur einem PIN Spannung anliegt, ist das Licht eingeschaltet. Durch Beschaltung des jeweils anderen Eingangs kann die Leuchte mit geringem Schaltstrom ein- und ausgeschaltet werden.

Raue Umgebungsbedingungen: Ja

Datenblätter

pdf

Einzeldatenblatt

PDF-Datei, 729 KB

Anleitungen

pdf

Produktbedienungsanleitung

PDF-Datei, 464 KB

Zeichnungen

Produktkonformität

Produktflyer

Whitepaper

pdf

Whitepaper LED-Leuchten

PDF-Datei, 2,1 MB

Anwendungsbeispiele

Klassifizierung	Klasse
eClass-7.0	27110390
eClass-7.1	27110390
eClass-8.0	27110390
eClass-9.0	27110345
eClass-9.1	27110345
ETIM-6.0	EC000348
ETIM-7.0	EC000348

Merkmal	Wert
RoHS konform	Ja
REACH-konform	Ja
TSCA-konform	Ja
IPF Produktgruppe	190 Maschinenbeleuchtung
Verpackungsmaße
Bruttogewicht	1.184g
Zolltarifnummer	94054239
WEEE-Nummer	40951076
