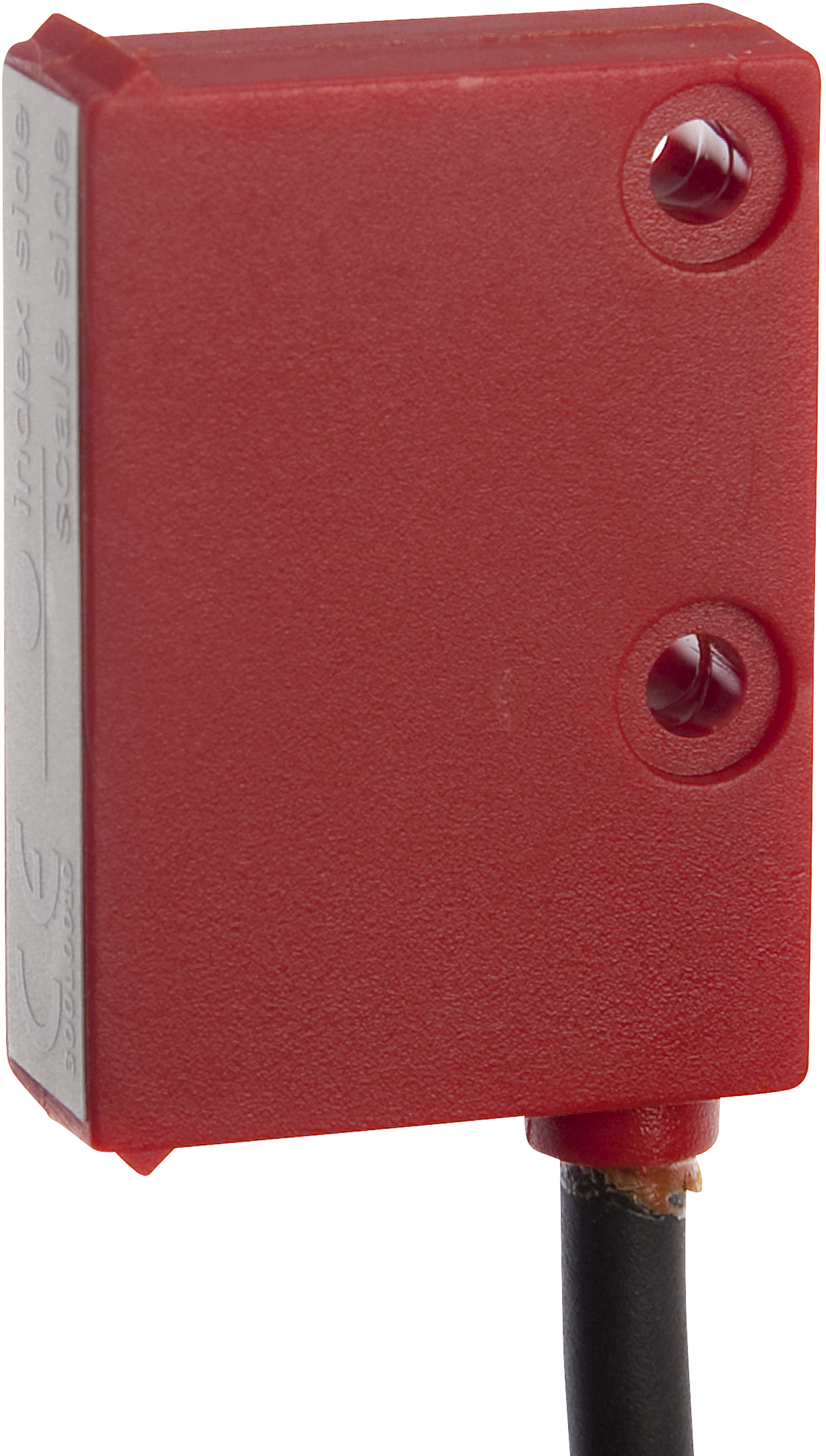

线性和角度测量 - 磁性
在测量位移或旋转运动时，会采用磁性测量系统。 在磁性测量系统中，传感器非接触式地沿柔性磁带移动，或悬停在旋转的磁化测量轮上方。磁带附着在厚度为0.3毫米的钢基层上，或位于各种测量轮的周面上。 磁化过程采用预定义的极点间距。通过扫描磁极，会产生一个信号，该信号被转换为数字方波信号，由后续电子设备进行处理，并在需要时显示出来。 传感器系统可识别磁带的极点间距，并将信息以高分辨率转换为位移或转速信息。读取磁场线时无需直接接触。 磁传感器对污垢、油污和湿气不敏感，且在受到冲击和振动时相对稳定。因此，为用户开辟了广泛的应用领域，例如木材工业中的设备和系统、仓储技术、线性轴、户外环境或机床等领域。
- 开关阈值
- HTL
主要特点
- 相对湿度（无冷凝）
- 0 - 100%
- 环境温度
- -10 - 70°C
机械特性
- 线路直径
- 4.4mm
- 宽度
- 10mm
- 高度
- 37mm
- 电缆长度
- 2m
- 长度
- 25mm
- 储存温度
- -30 - 80°C
- 最大横移速度
- 25m/s
- 抗冲击性，加速性
- 50g
- 抗冲击性，脉冲时间
- 11ms
- 保护程度（IP）
- IP67
- 抗震性，加速度
- 10.2g
- 外壳材料
- 塑胶
- 电缆护套的材料
- 塑料（PUR）
- 抗振频率
- 5 - 150Hz

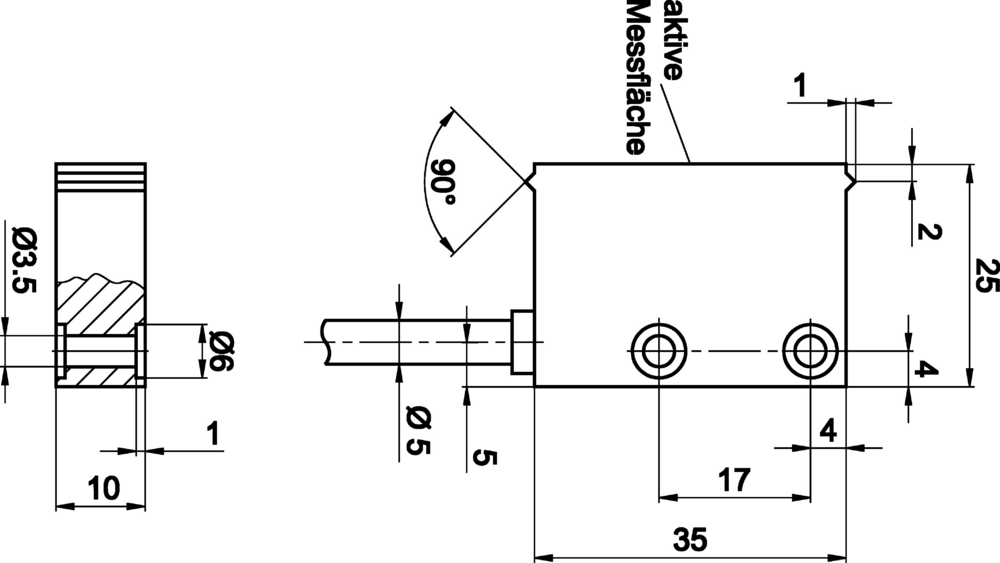

- 尺寸
- 25×10×37毫米
电气性能
- 决议
- 0.1µm
- 电气连接类型
- 电缆
- 开关输出的类型
- 推拉式
- 操作原理
- 相对而言
- 空载电流
- 20mA
- 引脚数量
- 4
- 测量范围
- 0.1 - 2mm
- 模拟输出的相对线性偏差
- 1 千万次负载变化
- 工作电压
- 24VDC

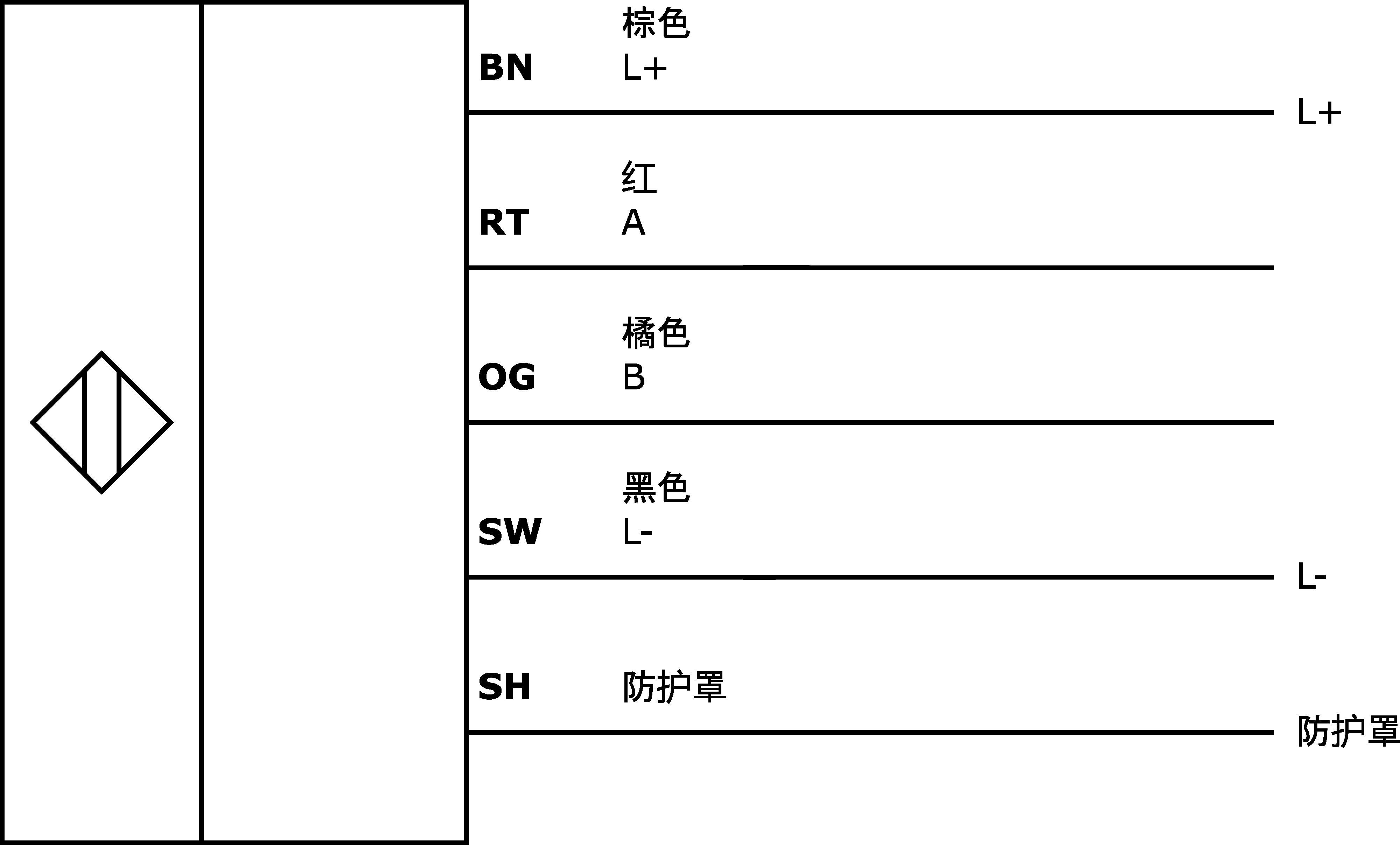

- 电气连接
- 4芯电缆，长2米
寻找配件 MW100100
在这些产品组中。
连接技术
剑鞘
其他传感器
用于MW10推拉式的计数器
位移测量
磁条 AM000049
配件磁环
库存稀少
根据要求
库存稀少
根据要求
| 种类 | 级别 |
|---|---|
| eClass-7.0 | 27270705 |
| eClass-7.1 | 27270705 |
| eClass-8.0 | 27270705 |
| eClass-9.0 | 27270705 |
| eClass-9.1 | 27270705 |
| ETIM-6.0 | EC001852 |
| ETIM-7.0 | EC001852 |
| 特点 | 价值 |
|---|---|
| 符合RoHS标准 | 是 |
| 适应性强 | 是 |
| 符合TSCA标准 | 是 |
| IPF产品组 | 235 磁性线性测量系统 |
| 包装尺寸 | 124 x 28 x 149mm |
| 总重量 | 106g |
| 二氧化碳足迹 | 2,04kg CO₂e |
| 海关税号 | 90318020 |
| WEEE编号 | 40951076 |
