线性和角度测量 - 磁性

MW208120

MW208120
列表价格
1.018,70 €
数量 价格 储蓄
1 1.018,70 € –
5 988,14 € 3% / 30,56 €
10 967,77 € 5% / 50,94 €
20 937,20 € 8% / 81,50 €
50 896,46 € 12% / 122,24 €
根据要求
位移传感器，磁性式，20×90×20毫米，绝对式，10微米，信号数：1，10-30V 直流，TTL电平，M12 8针连接器，IP65，铝制，5米/秒

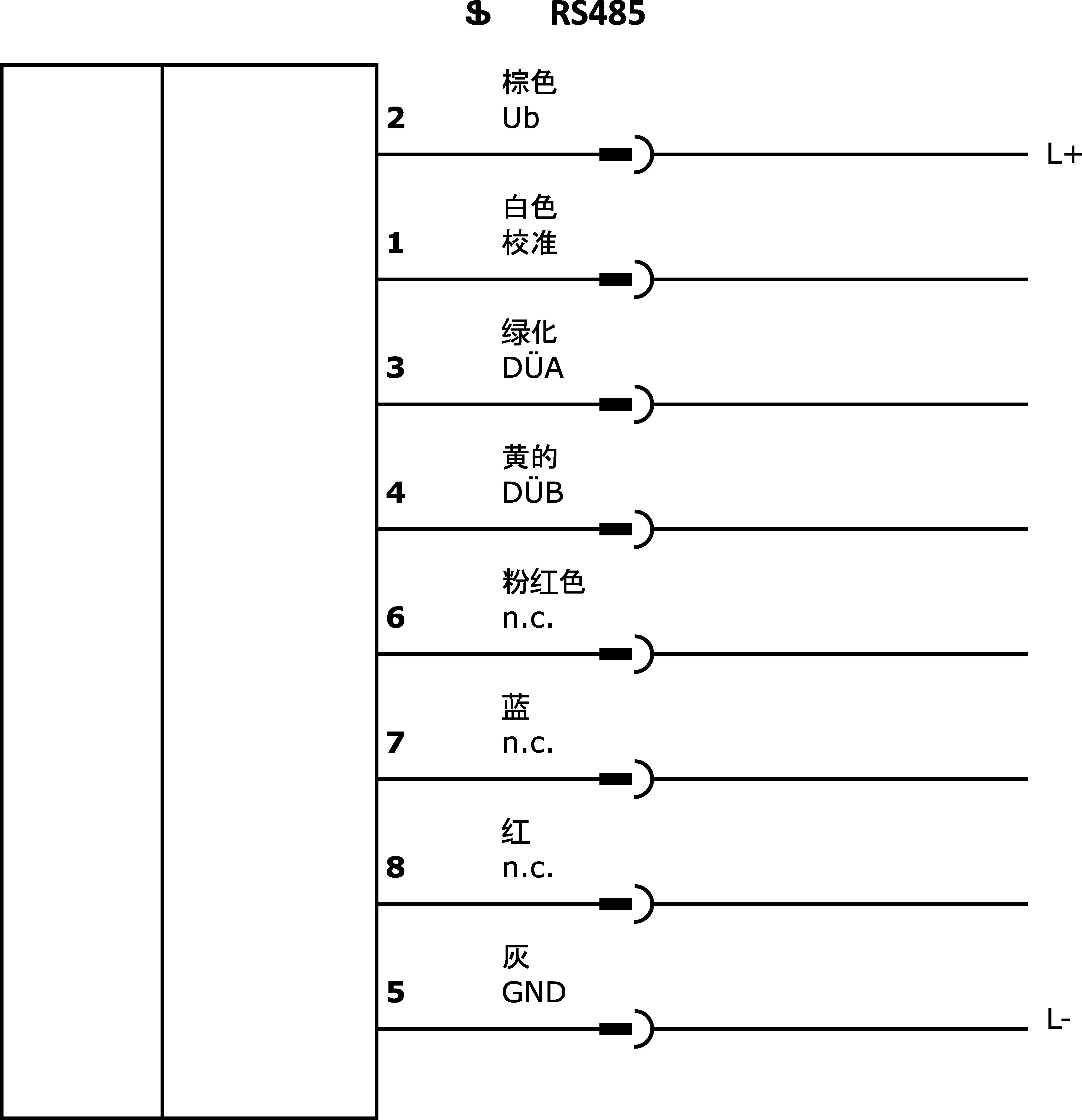

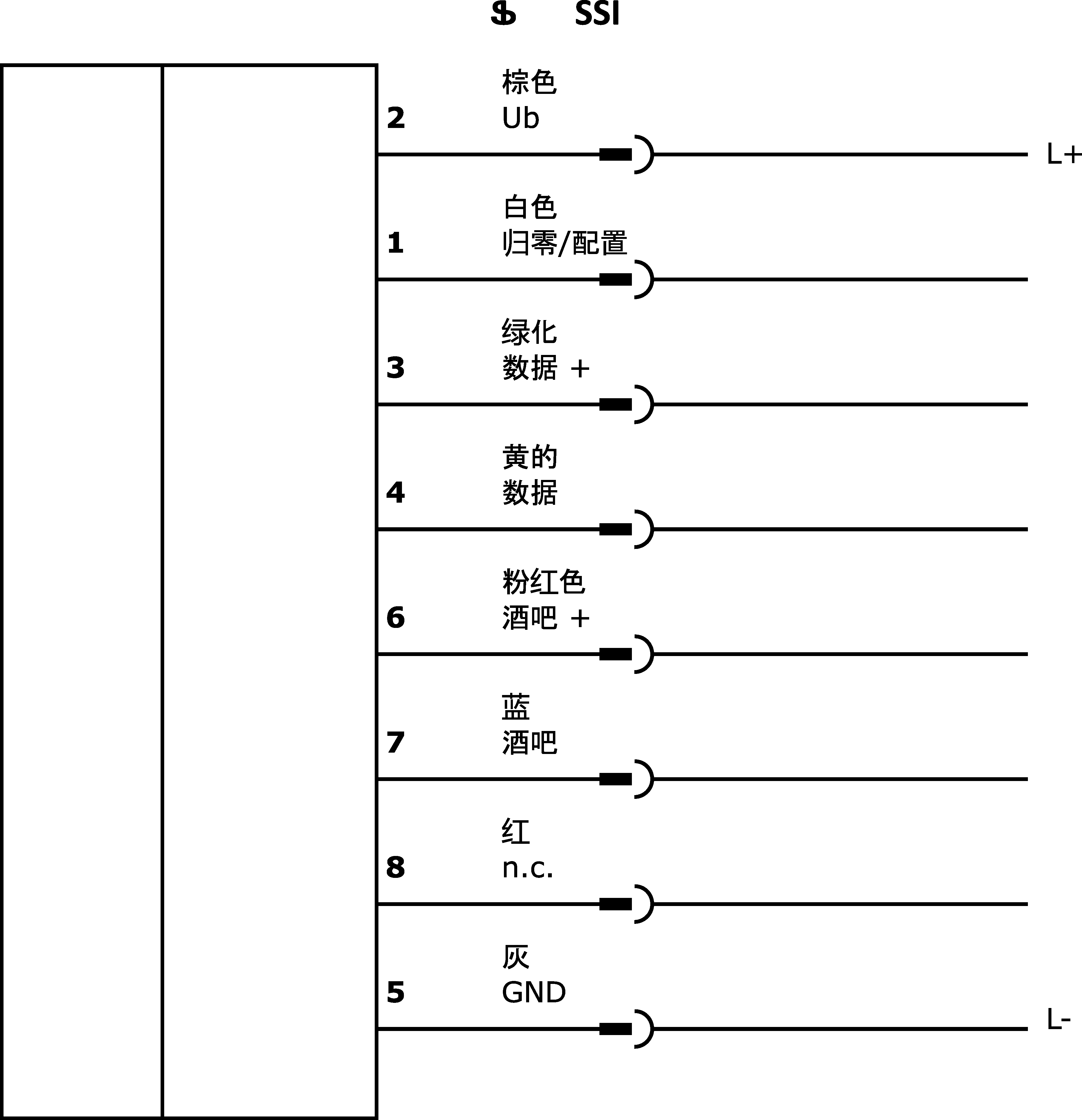

连接图
尺寸草图
3D模型
比较

线性和角度测量 - 磁性

在测量位移或旋转运动时，会采用磁性测量系统。 在磁性测量系统中，传感器非接触式地沿柔性磁带移动，或悬停在旋转的磁化测量轮上方。磁带附着在厚度为0.3毫米的钢基层上，或位于各种测量轮的周面上。 磁化过程采用预定义的极点间距。通过扫描磁极，会产生一个信号，该信号被转换为数字方波信号，由后续电子设备进行处理，并可在需要时显示出来。 传感器系统可识别磁带的极点间距，并将信息高分辨率地转换为位移或旋转信息。读取磁场线时无需直接接触。 磁传感器对污垢、油污和湿气不敏感，且在受到冲击和振动时相对稳定。因此，为用户开辟了广泛的应用领域，例如木材工业中的设备和系统、仓储技术、线性轴、户外环境或机床等领域。

开关阈值
TTL

主要特点

相对湿度（无冷凝）
0 - 100%
环境温度
60°C

机械特性

宽度
20mm
高度
20mm
长度
89.5mm
储存温度
-20 - 80°C
最大横移速度
5m/s
抗冲击性，加速性
50g
抗冲击性，脉冲时间
11ms
保护程度（IP）
IP65
抗震性，加速度
10g
外壳材料
铝合金
抗振频率
5 - 150Hz
尺寸
89.5×20×20毫米

电气性能

决议
0.01µm
电气连接类型
M12 连接器
操作原理
绝对的
空载电流
125mA
消耗功率
3VA
引脚数量
8
脉冲间隔
10µs
绝对重复精度
0.01mm
支持的通信接口
SSI
测量范围
1 - 5,120mm
模拟输出的相对线性偏差
短路保护, 1 千万次负载变化
工作电压
10-30VDC
电气连接
M12 8针连接器
