光学传感器 - 穿透式传感器接收器

OE120223

列表价格

146,10 €

数量	价格	储蓄
1	146,10 €	–
5	141,72 €	3% / 4,38 €
10	138,80 €	5% / 7,31 €
20	134,41 €	8% / 11,69 €
50	128,57 €	12% / 17,53 €

根据要求

光学传感器，单向光电开关接收器，M12x1 66长，检测距离：15米，15-30V 直流，PNP/NPN 推挽式， M12连接器，IP67，VA，红外光

包括坚果

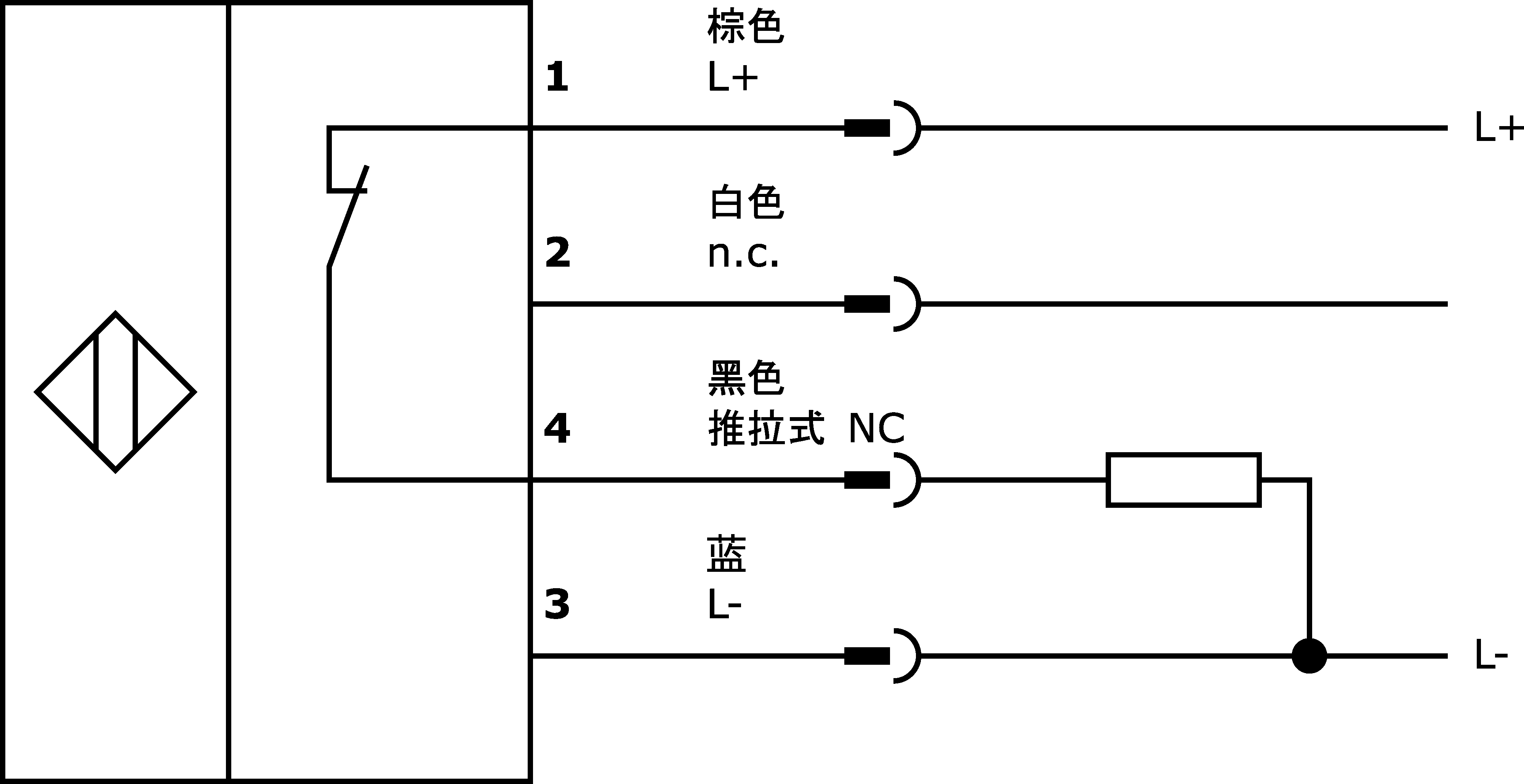

连接图

比较

光学传感器 - 穿透式传感器接收器

光电传感器采用非接触式工作原理。它们能够检测各种物体，无论其特性如何（例如形状、颜色、表面结构、材质）。其基本工作原理基于光的发射和接收。光学传感器主要分为三种类型：1. 单向光电传感器由两个独立的装置组成，即一个发射器和一个接收器，二者需对准彼此。当两装置之间的光束被阻断时，接收器内置的开关输出状态会发生变化。 2. 反射式光电开关的发射器和接收器集成在同一设备中。发射的光束经由对面安装的反射器反射至接收器。一旦光束被阻断，设备内置的开关输出状态即会发生变化。 3. 在光电开关中，发射器和接收器集成于同一设备内。发射的光束被待检测物体反射。一旦接收器检测到反射光，设备内置的开关输出状态即发生变化。

主要特点

环境温度: -20 - 60°C

光学特性

光源: 红外线光

光束形式: 观点

光束扩散的角度: 12°

传感器的波长: 880nm

机械特性

设计: 圆筒，有螺纹的

螺纹长度: 40mm

螺纹间距: 1mm

长度: 66mm

抗冲击性: 30g

保护程度（IP）: IP67

抗震性: 55Hz

外壳材料: 不锈钢

导光板: M12

尺寸: M12x1，长66毫米

电气性能

开关功能类型: 常闭（PNP 型为 NC）常开（NPN 型为 NO）

电气连接类型: M12 连接器

开关输出的类型: 推拉式

额定开关电流: 100mA

空载电流: 30mA

空载电流，接收器: 30mA

引脚数量: 4

切换距离: 0 - 15,000mm

开关频率: 25Hz

电压下降: 2V

扫描功能: 灯具开关

显示: LED显示屏

模拟输出的相对线性偏差: 短路保护, 1 千万次负载变化

工作电压: 15-30伏直流电

电气连接: M12 4极连接器
