Sensores ópticos - Receptores de fotocélulas de barrera
OE120223
| cantidad | precio | ahorros |
|---|---|---|
| 1 | 146,10 € | – |
| 5 | 141,72 € | 3% / 4,38 € |
| 10 | 138,80 € | 5% / 7,31 € |
| 20 | 134,41 € | 8% / 11,69 € |
| 50 | 128,57 € | 12% / 17,53 € |
Limitado
Sensor óptico, sensor de barrera Receptor, M12x1 66lang, Sn: 15m, 15-30V DC, PNP/NPN push/pull, conector M12, IP67, VA, luz infrarroja
Inclusive Tuerca
Comparar
Sensores ópticos - Receptores de fotocélulas de barrera
Los sensores ópticos operan sin contacto. Estos detectan objetos independientemente de su naturaleza (p. ej. forma, color, estructura de la superficie, material). El modo de funcionamiento básico se basa en el envío y la recepción de luz. Se distinguen tres modelos: 1. La fotocélula de barrera está formada por dos equipos separados, un emisor y un receptor, los cuales están alineados entre sí. Cuando se interrumpe el haz de luz entre ambos equipos, la salida de conmutación integrada en el receptor cambia de estado. 2. En la fotocélula reflexiva el emisor y el receptor están dentro de un equipo. El haz de luz emitido se refleja en el receptor mediante un reflector que hay que montar enfrente. Cuanto se interrumpe el haz de luz, la salida de conmutación integrada en el equipo cambia de estado. 3. En la fotocélula autorreflexiva, el emisor y el receptor están dentro de un equipo. El haz de luz emitido es reflejado por el objeto a detectar. En cuanto el receptor detecta la luz reflejada, la salida de conmutación integrada en el equipo cambia de estado.
Características ópticas
- Tipo de luz
- Luz infrarroja
- Forma del haz de luz
- Punto
- Ángulo de apertura
- 12°
- Longitud de onda del sensor
- 880nm

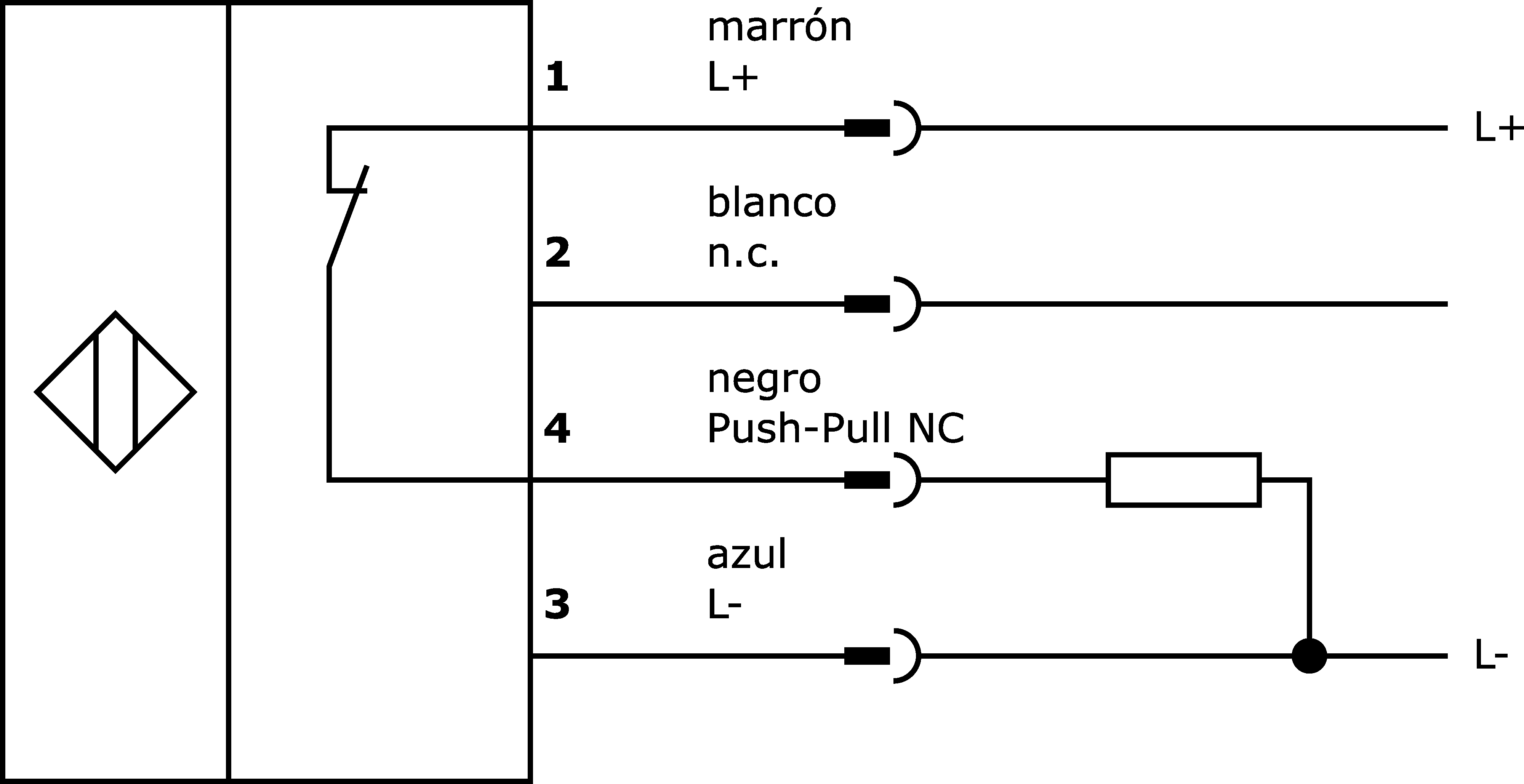

Datos eléctricos
- Ejecución de la función de conmutación
- Contacto normalmente cerrado (NC para PNP) Contacto normalmente abierto (NO para NPN)
- Versión de la conexión eléctrica
- Conector M12
- Versión de la salida de conmutación
- Push-pull
- Corriente de conmutación asignada
- 100mA
- Corriente en vacío
- 30mA
- Receptor de la corriente en vacío
- 30mA
- Número de polos
- 4
- Distancia de conmutación
- 0 - 15.000mm
- Frecuencia de conmutación
- 25Hz
- Caída de tensión
- 2V
- Función de escaneo
- de conmutación claridad
- Pantalla
- pantalla LED
Datos mecánicos
- Diseño
- Cilindro, rosca
- Longitud de rosca
- 40mm
- Paso de rosca
- 1mm
- Longitud
- 66mm
- Resistencia a los choques
- 30g
- Grado de protección (IP)
- IP67
- Resistencia a las vibraciones
- 55Hz
- Material de la carcasa
- Acero inoxidable
- Dimensión de la rosca
- M12
Otros datos
- Temperatura ambiente
- -20 - 60°C
Encuentre accesorios para OE120223
en estos grupos de productos:
Archivos adjuntos
Dispositivo de purga de aire M12
Emisor / Receptor
Emisor para OE120123 / OE120223 / OE120124
Montaje
Fijación, diseño M12
Limitado
Disponible
A petición
A petición
A petición
Sistema de montaje cilíndrico M12
Sistema de montaje para AY000115
Disponible
Tecnología de conexión
Caja de conexiones M12, de 4 polos, confeccionable
Cajas de conexiones M12, de 3 hilos
Cajas de conexiones M12, de 5 polos, confeccionables
Hojas técnicas
Manuales
Conformidad de producto
-
pdfDeclaración de conformidad UKCAPDF-archivo, 324 KB
-
pdfConformidad del materialPDF-archivo, 478 KB
-
pdfDeclaración de conformidad de la UEPDF-archivo, 253 KB
-
pdfDeclaración de conformidad ULPDF-archivo, 254 KB
-
pdfDeclaración de conformidad CCCPDF-archivo, 248 KB
-
pdfDeclaración de conformidad CSAPDF-archivo, 243 KB
Enlaces
Folleto del producto
Libro Blanco
| Clasificación | Clase |
|---|---|
| eClass-7.0 | 27270901 |
| eClass-7.1 | 27270901 |
| eClass-8.0 | 27270901 |
| eClass-9.0 | 27270901 |
| eClass-9.1 | 27270901 |
| ETIM-6.0 | EC002716 |
| ETIM-7.0 | EC002716 |
| Propiedad | Valor |
|---|---|
| Conforme a RoHS | Sí |
| Conforme a REACH | Sí |
| Conforme con TSCA | Sí |
| Grupo de productos ipf | 101 Fotocélulas de alto rendimiento y amplificadores |
| dimensiones de embalaje | 77 x 25 x 123mm |
| Peso bruto | 45g |
| 0,21kg CO₂e | |
| Código arancelario | 85365019 |
| WEEE número | 40951076 |
