激光传感器 - 反射式传感器

PR430170

PR430170
列表价格
331,40 €
数量 价格 储蓄
1 331,40 € –
5 321,46 € 3% / 9,94 €
10 314,83 € 5% / 16,57 €
20 304,89 € 8% / 26,51 €
50 291,63 € 12% / 39,77 €
有库存

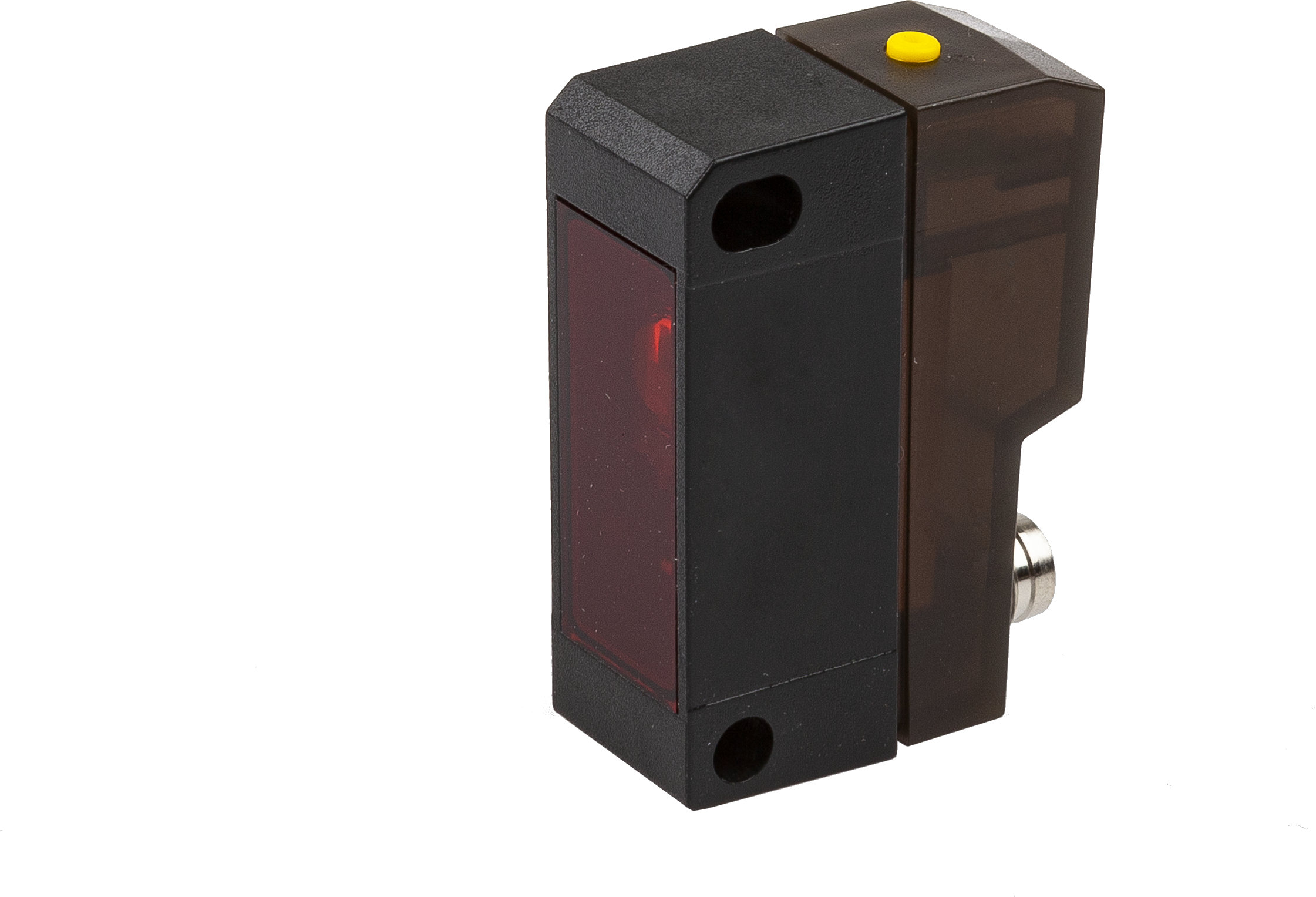

激光传感器，反射式，15x32x43mm，激光二极管，红光，点阵，示教器， Sn：10000，10-30V DC，PNP NO，M8 插头连接器 4 针，IP67，塑料+PMMA，带偏振滤波器
连接图

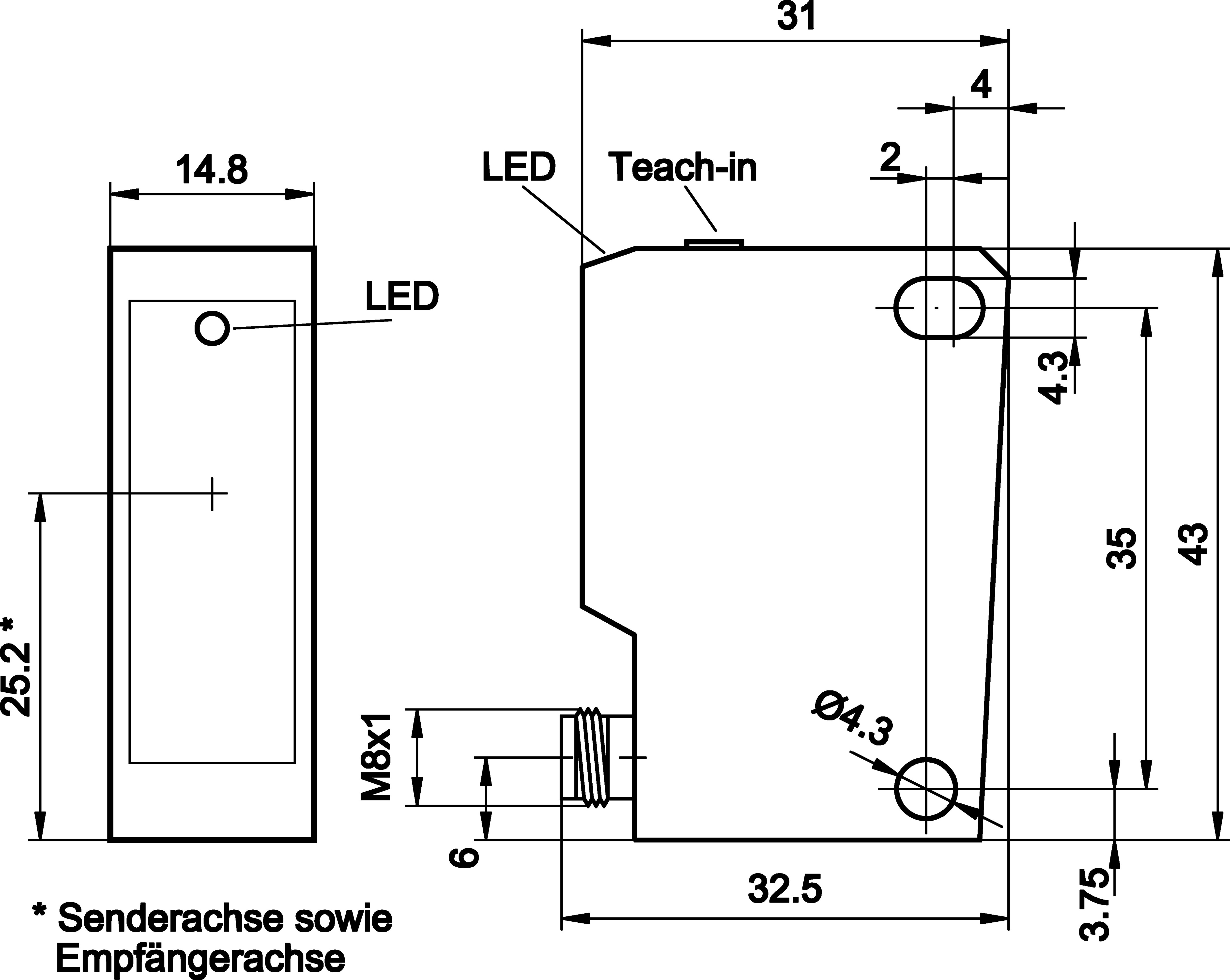

尺寸草图
3D模型
比较

激光传感器 - 反射式传感器

光学传感器的功能是无接触的。它们检测物体，与它们的特性（如形状、颜色、表面结构、材料）无关。其基本工作原理是基于光的传输和接收。有三种不同的版本。1.穿透式传感器由两个独立的装置组成，一个是发射器，一个是接收器，它们相互对准。如果这两个设备之间的光束被中断，集成在接收器中的开关输出就会改变其状态。2.2.使用逆反射式传感器，发射器和接收器位于一个设备中。发出的光束被安装在设备对面的反射器反射回接收器。一旦光束被打断，集成在设备中的开关输出就会改变其状态。3.3.使用漫反射传感器，发射器和接收器都在一个设备中。发出的光束被要检测的物体所反射。一旦接收器检测到反射光，集成在设备中的开关输出就会改变其状态。

主要特点

环境温度
-10 - 50°C

光学特性

激光类
第1类
光源
偏振红光
光束形式
观点
最小物体尺寸
0.1mm
传感器的波长
650nm
焦点
400mm

机械特性

设计
长方体
宽度
43mm
高度
14.8mm
长度
32.5mm
最大紧固扭矩
0.8Nm
保护程度（IP）
IP67
传感器的有效区域材料
塑料（PMMA）
外壳材料
塑胶

电气性能

响应/衰减时间
0.25ms
决议
0.1mm
开关功能的类型
常开触点(NO)
电气连接的类型
连接器M8
开关输出的类型
PNP
额定开关电流
100mA
设置程序
教学活动
激光功率
0.4mW
空载电流
35mA
引脚数量
4
切换距离
0 - 10,000mm
开关频率
2,000Hz
电压下降
2.2V
扫描功能
暗开关
衰减时间
0.25ms
绝对重复精度
0.1mm
显示
LED显示屏
模拟输出的相对线性偏差
短路保护, 1 千万次负载变化
